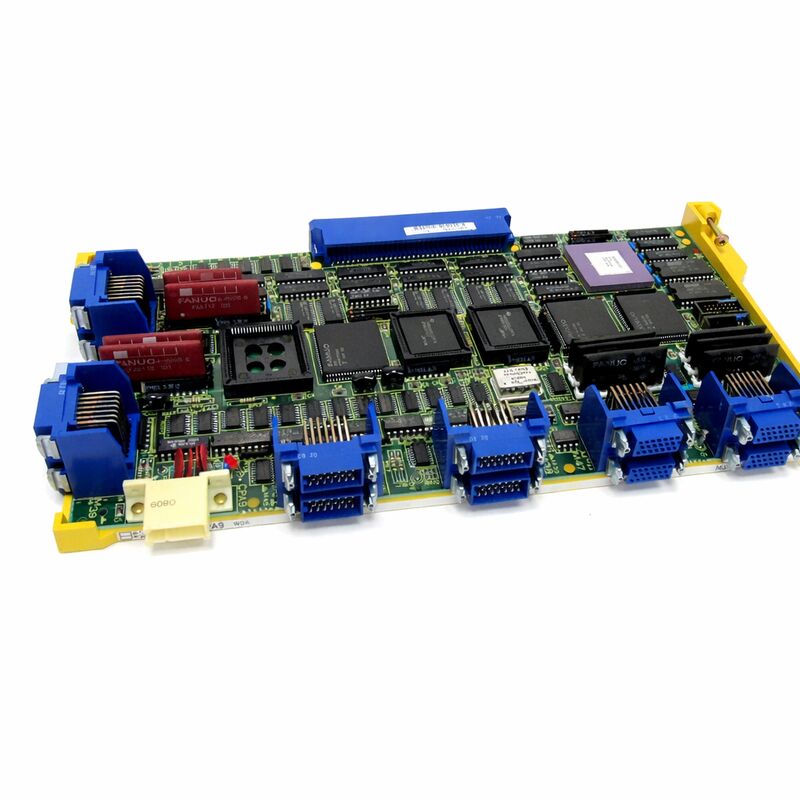

FANUC A16B-2200-0360 | 3/4 Dijital Eksen Kartı — 32-Bit FANUC 0-C Kontrol / 40 MHz / 0C, 0D, 0F Platformlar

FANUC 0-C Platformu — Bu Kartın Yaşadığı Yer

FANUC Serisi 0-C, 1990'lar boyunca FANUC'un küçük ve orta ölçekli takım tezgahlarına yönelik kompakt 32 bit CNC platformuydu ve 0C, 0D ve 0F kontrol spesifikasyonları etrafında oluşturulmuş torna tezgahlarını, işleme merkezlerini ve taşlama makinelerini kapsıyordu. 0-C nesli, FANUC'un kompakt CNC mimarisine 32 bit işlemeyi dahil etti ve A16B-2200-0360, bu mimarinin çalışmasını sağlayan eksen kontrol kartlarından biridir.

0-C modüler tasarımda, ana kart genel CNC işlemlerini yönetirken, özel eksen kartları da servo ve iş mili hareket döngülerini yönetir. A16B-2200-0360, 3 veya 4'e kadar dijital ekseni yönetir; spesifik sayı, makinenin orijinal eksen konfigürasyonuna bağlıdır. 40 MHz'de, 0-C eksenli kart aralığının daha yetenekli ucuna aittir; işlem hızı, servo döngülerin ne kadar sıkı çalıştığını ve kartın eksen komutlarına ne kadar hızlı yanıt vereceğini belirler.

Bu platform üzerine inşa edilen makineler dünya çapında halen aktif üretimdedir. Bu CNC'lerden birinde eksen kartı arızalandığında hareket bölümü çöker ve makine çalışamaz. A16B-2200-0360, kontrol yazılımında veya kablolamada değişiklik yapmadan orijinal eksen konfigürasyonunu geri yükleyen doğru benzer değişimdir.

Temel Özellikler

Üç Spesifikasyon, Tek Seçim Kararı

"3/4 eksen"— eksen sayımı kapsamı. Bu kart aynı anda 3 veya 4 dijital servo/iş mili eksenini kontrol eder. Aynı A16B-2200 ailesinden 2 eksenli bir kart veya analog eksenli bir kart farklı konumlara hizmet eder ve bunların yerine geçmez.

"32 bit 0-C"— kontrol üretimi. Bu kart 0-C master board mimarisine uygundur. 0i, 16i veya 18i i-Serisi CNC nesilleriyle veya daha eski 8 bit 0-A veya 0-B platformlarıyla uyumlu değildir.

"40MHz"— işleme sınıfı. A16B-2200 serisindeki farklı saat hızlarındaki kartlar, farklı performans katmanlarına hizmet eder. 40 MHz tanımı, kartın kimliğinin bir parçasıdır ve orijinal olarak takılan kartın teknik özellikleriyle eşleşmelidir.

Sipariş Vermeden Önce - Beş Kontrol

A16B-2200-0360'ın değiştirilmesinin kurulu makineye göre onaylanması beş dakikadan az sürer ve en yaygın sipariş hatalarını ortadan kaldırır:

1. Takılı kart etiketini okuyun— tam son ek dahil olmak üzere A16B-2200-0360'ı tam olarak doğrulayın. Bitişik A16B-2200 çeşitleri, farklı işlevler sunarken benzer görünebilir.
2. 32 bit 0-C kontrolünü onaylayın— makine CNC'sinin 0-C nesli olduğunu doğrulayın (0i, 16i veya başka herhangi bir seri değil).
3. Dijital (analog değil) eksen kartını onaylayın— 0-C platformu farklı konfigürasyonlarda hem dijital hem de analog eksen kartlarını kullandı.
4. Eksen kartı arızasını amplifikatör arızasından ayırın— arıza modeli eksen kontrol yolu ile sınırlıysa (alarmlar belirli bir sürücü modülü yerine servo döngü hesaplama katmanını işaret eder), eksen kartı olası şüphelidir.
5. Bitişikteki kart sorunlarını kontrol edin— 0-C mimarisinde ana kart ve eksen kartı yakından iletişim kurar; eksen kartını değiştirmeden önce ana kartın normal şekilde çalıştığını doğrulayın.

SSS

S1: 3/4 tanımı ne anlama geliyor? Bu 3 eksenli bir kart mı yoksa 4 eksenli bir kart mı?

Kart 4'e kadar dijital eksen kanalını destekler. 3 eksen için yapılandırılmış makinelerde 3 kanal çalıştırır; 4 eksenli makinelerde 4'ü çalıştırır. Özel eksen ataması makinenin orijinal kurulumuna bağlıdır. Kartın 3 eksenli ve 4 eksenli konfigürasyonlar arasında değiştirilmesine gerek yoktur; eksen sayısı CNC parametrelerinde ayarlanır.

S2: A16B-2200-0360, FANUC 0i-C veya 16i kontrolleriyle uyumlu mu?

Hayır. Bu kart 32 bit FANUC 0-C platformuna özeldir. 0i, 16i, 18i ve ilgili i serisi CNC kontrolleri farklı bir mimari ve farklı eksen kart serileri kullanır. A16B-2200 serisi, i serisi kontrollere çapraz kurulum yapmaz.

S3: Makine, kontrol edilen tüm eksenlerde aynı anda alarm verir. Bu A16B-2200-0360 olabilir mi?

Tüm eksenlerdeki eşzamanlı alarmlar ortak eksen kontrol katmanını işaret ediyor; birincil şüpheli A16B-2200-0360'tır. Kartı değiştirmeden önce, eksen kartına iletilen güç kaynağı voltajlarını da kontrol edin ve ana kartın, eksen kartına yayılan yukarı akış hataları üretmediğini doğrulayın.

S4: Farklı bir 0-C makinesinin A16B-2200-0360'ı yedek olarak kullanılabilir mi?

Evet, aynı A16B-2200-0360 parça numarasını taşıması ve donör makineden çıkarılmadan önce çalışır durumda olduğunun onaylanması koşuluyla. Kart, makineye özel parametreleri saklamaz; CNC parametreleri, kontrol ünitesinin SRAM'ında tutulur. Değişimi taktıktan sonra parametreler etkilenmez ve SRAM modülünün sağlam olması koşuluyla yeniden giriş yapılmasına gerek yoktur.

S5: A16B-2200-0360'ın üretimi durduruldu. Güvenilir bir birim nasıl sağlanır?

FANUC 0-C satış sonrası pazarı aracılığıyla — eski FANUC CNC parça uzmanları ve test edilmiş fazla bayiler. Ünitenin yalnızca görsel olarak incelenmekle kalmayıp, canlı bir 0-C CNC sisteminde test edildiğine dair onay isteyin. Nakliye ve depolama için ESD güvenli ambalajlama gereklidir. Üretimde hala 0-C kontrollerini çalıştıran makineler için, sahada yedek bir eksen kartı tutmak pratik bir önlemdir; eksen kartı arızası, herhangi bir geçici çözüm olmaksızın makineyi tamamen durdurur.
