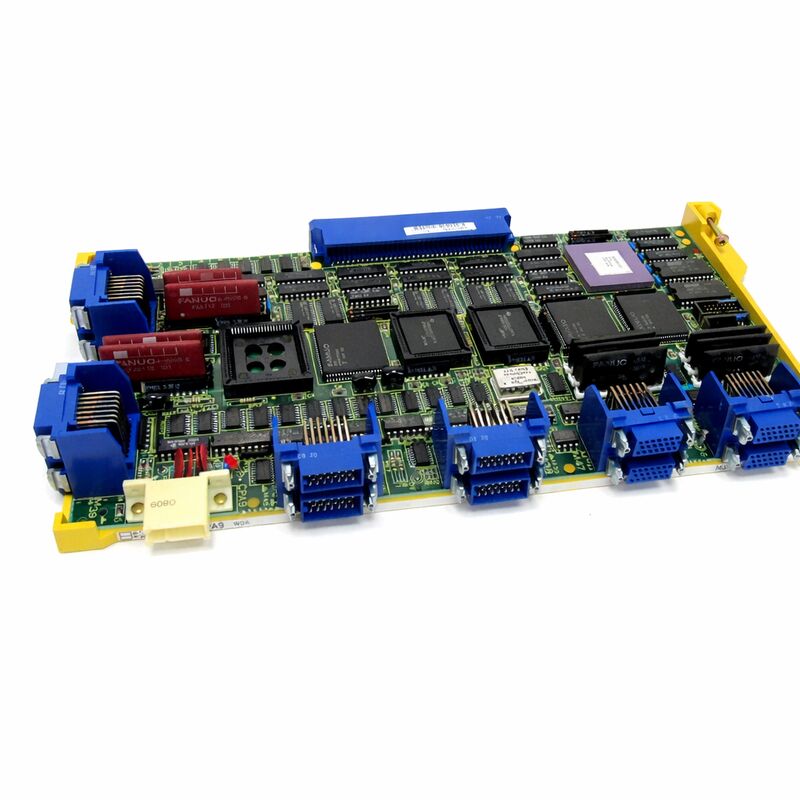

Devre kartı A16B-2200-0371 A16B22000371 A16B-22OO-O371

FANUC A16B-2200-0371. A16B-2200 Serisi CNC Kontrol PCB. FANUC Makine Aracı Otomasyon, Japonya kökeni.

Parça numarası:A16B-2200-0371

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:CNC Kontrol PCB Modülü

Tahta Serisi:A16B-2200

Uygulama:FANUC CNC denetim sistemleri

Genel bakış

A16B-2200-0371, FANUC'un A16B-2200 serisinden bir basılı devre kartıdır.Bellek ve grafik kartları, ve FANUC CNC denetleyici yelpazesine hizmet veren çeşitli fonksiyon panelleri 15'ten 0 serisi C ve D nesillerine kadar.

Bu seri, FANUC'un CNC mühendisliğinin en verimli dönemlerinden birinde üretildi.Şirket, küresel alet makinesi endüstrisini modern çok eksenli işleme karmaşıklığını idare edebilecek denetleyicilerle donatırken, seri servo sürücü iletişim ve PMC tabanlı makine otomasyonu.

A16B-2200 serisi, kontrolörün arka planına ana veya ana CPU kartının yanı sıra takılan işlevsel özel kartları kapsar. Serideki her kartın tanımlanmış bir rolü vardır:Bazıları CNC ile dijital servo sürücüler arasındaki yüksek hızlı iletişimi eleDiğerleri, denetleyici ile makinenin alan kabloları arasındaki I / O sinyalleri yönetir; diğerleri hafıza depolama, grafik işleme veya harici aygıtlarla iletişimi yönetir.

A16B-2200-0371'in hizmet ettiği özel işlev, onu tasarlandığı denetleyici konfigürasyonunda konumlandırır.

Ana Özellikler

A16B-2200 Serisi: Bir Nesil CNC Tahta Mühendisliği

A16B-2200 serisi, FANUC'un 15 Serisi ve çağdaş 0 Serisi platformlarıyla ilişkili CNC kartı jenerasyonudur.seri eksen iletişiminin tanıtımı, ve endüstrinin giderek daha fazla talep ettiği yüksek performanslı çok eksenli işleme için donanım mimarisini inşa etti.

Bu seride, işlevsel çeşitlilik önemli. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.

Serideki diğer levhalar makine arayüzüne hizmet eder: denetleyiciyi makinenin hidrolik solenoidlerine bağlayan ayrık giriş ve çıkışları, limit anahtarlarını,Araç değişimi mekanizmaları, ve operatör panosu.

İletişim kartları, program aktarımı ve DNC işletimleri için RS-232C ve diğer seri arayüzleri sağlar.

A16B-2200-0371 bu ekosistem için özel işlevini yerine getirir.

Kontrolör mimarisinde kartın rolü, onu dizideki diğer kartlardan ayıran şeydir.ve doğru panoyu doğru denetleyici yapılandırması ile eşleştirmek herhangi bir değiştirme için temel gerekliliktir.

Legacy A16B-2200 Serisi Taşları ile çalışmak

A16B-2200 serisi levhaları, artık mevcut üretimde olmayan, ancak hala dünya çapında çalışan binlerce alet makinesi için gerekli olan eski bileşenlerdir.Seri 15 ve 0-C/0-D CNC platformları etrafında üretilen makineler, üreticilerinin hizmette tutmayı planladığı büyük sermaye yatırımlarını temsil ediyor.Mekanik yapı değil, kontrol elektronikleri, tipik olarak bu makinelerin kullanım ömrünü sınırlamaktadır.

A16B-2200 serisi levhaları için satış sonrası tedarik zinciri iyi kurulmuştur.

Profesyonel yenileme hizmetleri Kurul düzeyinde onarım, belirli bileşen arızalarını ele alır.Bu seçenekler arasında, çoğu A16B-2200 serisi tahtaları, servis ettikleri makinenin üretimini sürdürdüğü sürece işlevsel olarak tutulabilir.

Doğru kartı tanımlamak için, yerleştirilen kartın etiketinden tam parça numarasını gerektirir.

A16B-2200 serisi birçok varyant içerir ve fiziksel olarak benzer görünen panolar kontrolörde tamamen farklı işlevlere hizmet edebilir.Tek bir rakamla bile farklı olan parça numaraları değiştirilemez..

Hata Tanısı ve Yerine Değiştirme

Bozuk bir A16B-2200 serisi kartı, hizmet verdiği işlevsel alanda alarmlar üretir. Eksen kartı arızası servo alarmlar üretir. I / O kartı arızası I / O iletişim hataları üretir.

Bir bellek kartı arızası, denetleyiciyi başlatmayı engelleyebilir. Alarm kodunu ve alarm kategorisini tanımlamak Servo, PMC, I / O,Sistem kontrolörün hangi kartının dikkat gerektirdiğini izole etmenin ilk adımıdır.

Şüpheli kartı değiştirmeden önce, yeniden yerleştirin ve bağlantı bağlantılarını temizleyin.

Görünen kart arızalarının önemli bir kısmı aslında bağlantı düzeyinde sorunlardır.

Yeniden karıştırma hatayı giderirse, tahta değiştirmeye gerek yoktur. Eğer hata devam ederse ve değiştirme testi için onaylanmış iyi bir yedek tahta mevcutsa,Bu hatayı onaylamanın en kesin yolu tahta ve arka plan veya bağlantılı devrede değil.

Sık Sorulan Sorular

S1: CNC alarmı, A16B-2200-0371'in hizmet verdiği işlevsel alanda bir hataya işaret ediyor.

Tahtayı yeniden yerleştirerek ve kenar bağlantılarını temizleyerek başlayın.paneledeki herhangi bir test noktasını ve belirli alarmla ilişkili herhangi bir teşhis prosedürünü belirlemek için denetleyicinin bakım kılavuzuna başvurun..

Geçici olarak değiştirmek için onaylanmış iyi bir eşdeğer kart mevcutsa, değişim testi, panayı hatanın kaynağı olarak kesin olarak onaylar veya temizler.

Eğer değilse ve diğer tüm nedenler ortadan kalkmışsa, değiştirmeye devam edin.

S2: Yenilenmiş bir A16B-2200-0371 takıldı. Orijinal alarm temizlendi, ancak hemen farklı bir alarm ortaya çıktı. Bu neyi gösterir?

Tahta değiştirildikten sonra, orijinal alarmı temizleyen yeni ve farklı bir alarm, genellikle ya orijinal tarafından gizlenen ikincil bir hatayı,veya yedek kart ve denetleyici arasındaki bir parametreler/konfigürasyon uyumsuzluğu.

Değiştirme kartının doğru donanım revizyona sahip olup olmadığını kontrol edin. Yeni alarmanın belgelerini gözden geçirin.

Eğer yeni alarm bir yapılandırma veya parametreler sorunu ile ilgiliyse, önce parametreleri ele alın.

S3: yedek A16B-2200-0371 nasıl saklanmalıdır?

Anti-statik ambalaj çok önemlidir bare PCB'ler depolama sırasında elektrostatik boşaltma hasarına karşı savunmasızdır. Tahtayı sabit bir sıcaklıkta, düşük nemli bir ortamda tutun. Sıcaklık döngüsünden kaçının.Parça numarasını, revizyonu ve depolama tarihini açıkça etiketleyin.

Her yıl korozyon veya bileşen bozulması belirtileri için kontrol edin.

Uzun süreli depolama için, periyodik güç testleri panelin işlevsel kalmasını onaylar.

S4: Makine 25 yaşında ve A16B-2200-0371 artık FANUC'tan mevcut değil.

Bağımsız CNC yedek parça pazarı, kullanılamayan A16B-2200 serisi panellerinin ana kaynağıdır.

Uzman tedarikçiler, devre dışı bırakılmış makinelerden test edilmiş fazlalık stokları tutuyor, değişim hizmetleri sunuyor ve birçok durumda kurul düzeyinde onarımlar yapabiliyorlar.

Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely, daha yüksek başlangıç maliyetine rağmen.

S5: CNC ara sıra herhangi bir alarm kodu gösterilmeden sıfırlanır. Güç kaynağı iyi olduğu doğrulandı. A16B-2200-0371 sorumlu olabilir mi?

Alarm kodları olmadan açıklanamayan sıfırlamalar genellikle tahtaya ulaşan sınırlı güç kaynağı voltajlarından kaynaklanır.,Ya da kartın kendisinde geçici gerilim düşüşlerinin kartın mantığını geçici olarak kesmesine izin veren bozulmuş bir koparma kondansatöründen.

Sadece güç çıkışında değil, panelin güç giriş bağlantılarında güç kaynağı voltajını ölçün.

Eğer güç kaynağındaki gerilim sabitse, fakat panoda değilse, bağlantı cihazı veya pano yanındaki kondansatör muhtemel bir nedendir.
