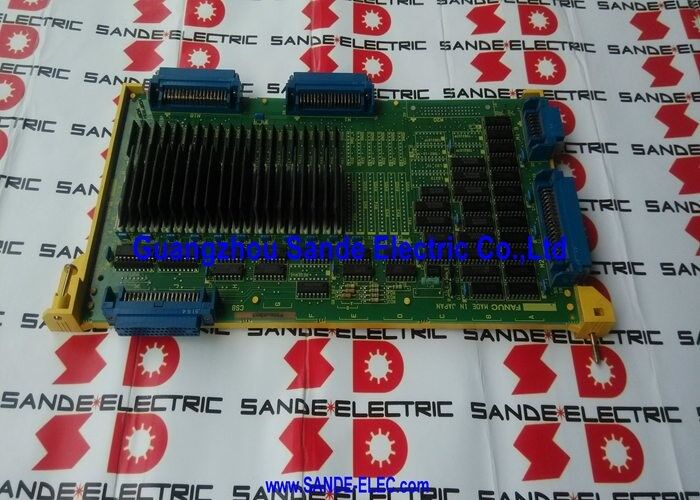

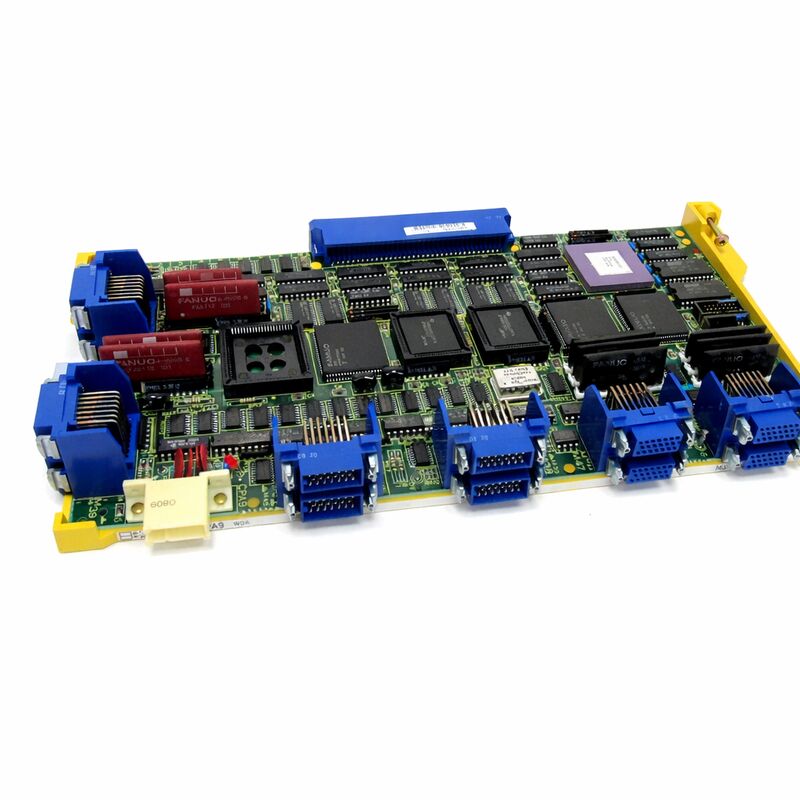

Geri bildirim PC Board A16B-2200-0390 A16B-22OO-O39O A16B22000390

FANUC A16B-2200-0390

Parça numarası:A16B-2200-0390

Çapraz referans:A16B22000390

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Eksen Kontrol / Geri bildirim PCB ¢ 3/4 Eksenli Seri Eksenli Tahta

Bu Kurul Ne Yapıyor?

A16B-2200-0390, FANUC'un Serisi 0-C, 0-D ve 0-F CNC sistemleri için 3/4 eksenli seri eksen kontrol tahtasıdır.eksen panosu : CNC'nin ana işlemcisinden konum komutlarını alır, servo güçlendiricilerden kodlayıcı geri bildirimlerini okur, konum hatasını hesaplar,ve gerçek zamanlı olarak sürücüler doğru hız komutları geri gönderir.

Bu tablo düzgün çalışmıyorsa, CNC makine eksenlerinin gerçekte nerede olduğuna dair güvenilir bir resim elde edemez.,ve eksen hareketi imkansız.

This particular board runs in the 32-bit masterboard configuration of the 0-C/0-D/0-F platform and uses the Type A serial interface for FANUC Alpha series servo amplifiers — covering digital and serial servo/spindle configurations, Alfa serisi sürücüleri ile donatılmış veya üretilen 0-C makineleri için standarttır.

0-C Serisi, 1980'lerin sonlarında ve 1990'larda FANUC'un en yaygın olarak dağıtılan CNC platformlarından biriydi.Bu yüzden A16B-2200-0390 CNC sonrası pazarında aktif olarak işlem görmeye devam ediyor.Değiştirme birimleri, tam fazlalık ve onarım hizmetleri mevcut.

Teşhis ve Değiştirme

0-C platformundaki eksen panosunun arızası tipik olarak 9 servo alarmı (servo hazır değil), belirli kanallardaki eksen alarmları veya konum geri bildirim hataları olarak ortaya çıkar.

• Kart ile ana kart soketi arasındaki bağlantıyı kontrol edin ̇ korozyon veya gevşek bir temas bozulmuş bir kart ile aynı alarm belirtileri üretir
• Servo güçlendiricilerden panoya geri bildirim kabloları tamamen oturmuş ve hasarlı olmadığını kontrol
• Eğer sadece bir eksen alarm veriyorsa ve diğerleri normalse, hata eksen kartında değil, bu eksenin amplifikatöründe veya kodlayıcısında olabilir

A16B-2200-0390'ın sert bir arızası, tüm ekselerde aynı anda servo alarmların göründüğü ve yeniden yerleştirme sırasında temizlenmediği bir belirti, panelin değiştirilmesi gerektiğinin açık bir göstergesidir.

Ana Özellikler

Sık Sorulan Sorular

S1: 0-C CNC tüm ekselerde 9 servo alarmı gösteriyor.

Evet. Servo alarm 9 tüm eksenlerde aynı anda tek bir eksen yerine ̇ tek bir servo güçlendirici veya kodlayıcı yerine eksen kartına işaret eder. Önce kartın konektörünü yeniden yerleştirin.Alarm devam ederseTek eksenli alarmların amplifikatör ya da kodlayıcı hatası olması daha muhtemel.

S2: Bu kart hangi servo amplifikatörlerle uyumludur?

Alfa serisi FANUC servo amplifikatörleri (Tipi A seri arayüzü) dijital ve seri konfigürasyonlarda.Bu 32 bitlik ana pano ile 0-C platformu tipik olarak Alpha SVM (servo amplifier modülleri) ve SPM (spindle amplifier modülleri) çalışırAnalog konfigürasyonlar uyumludur ama bu kart neslinde nadirdir.

S3: A16B-2200-0390'ı değiştirmek herhangi bir parametrede değişiklik gerektirir mi?

Eksen panosunun kendisi CNC parametrelerini depolamaz kontrolörün SRAM'inde bulunanlar. Benzer bir değişimden sonra, CNC parametrelerini normal olarak okur.Değiştirildikten sonra servoparameter ayarlarını kontrol edin., özellikle kodlayıcı türü ve geri bildirim arayüzü ayarları, yüklü donanımla uyumlu olduklarını doğrulamak için.

S4: A16B-2200-0390 bileşen düzeyinde tamir edilebilir mi?

Evet. 0-C eksenli kart deneyimi olan CNC elektronik uzmanları, parçacık düzeyinde onarım yaparak arızalı optik çiftleri, geri bildirim arayüzü IC'lerini veya hasarlı konektörleri değiştirebilirler.Değiştirme ve onarım hizmetleri bu pano için yaygın olarak mevcuttur.Onarım, özellikle hatanın yerleşik olduğu ve alternatif sınırlı fazla stoktan kaynaklandığı zaman maliyet açısından etkilidir.

S5: A16B-2200-0390 fazlalığı kurulmadan önce nasıl doğrulanır?

Tedarikçiden bir işlevsel test sertifikası isteyin. İdeal olarak sadece bir test tahtası değil, 0-C kontrolüyle test edilmelidir.ve montajdan önce bükülmüş bağlantı iğneleriMontajdan sonra tüm bağlantıları sağlam bir şekilde yeniden yerleştirin ve makineyi tekrar üretime sokmadan önce tüm ekselerin normal şekilde yanıt verdiğini kontrol edin.
