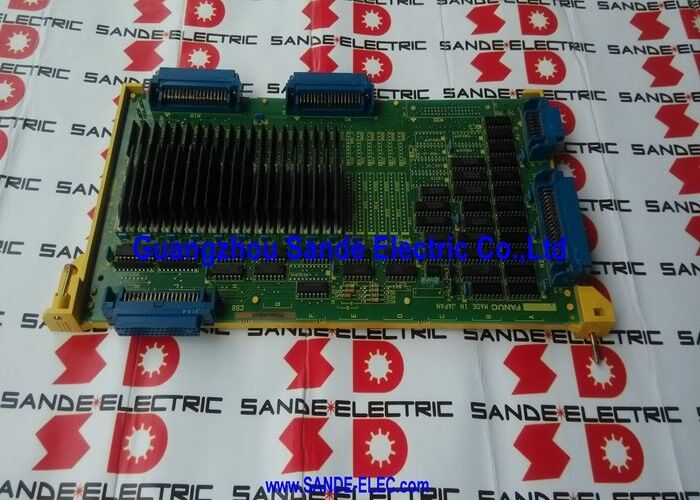

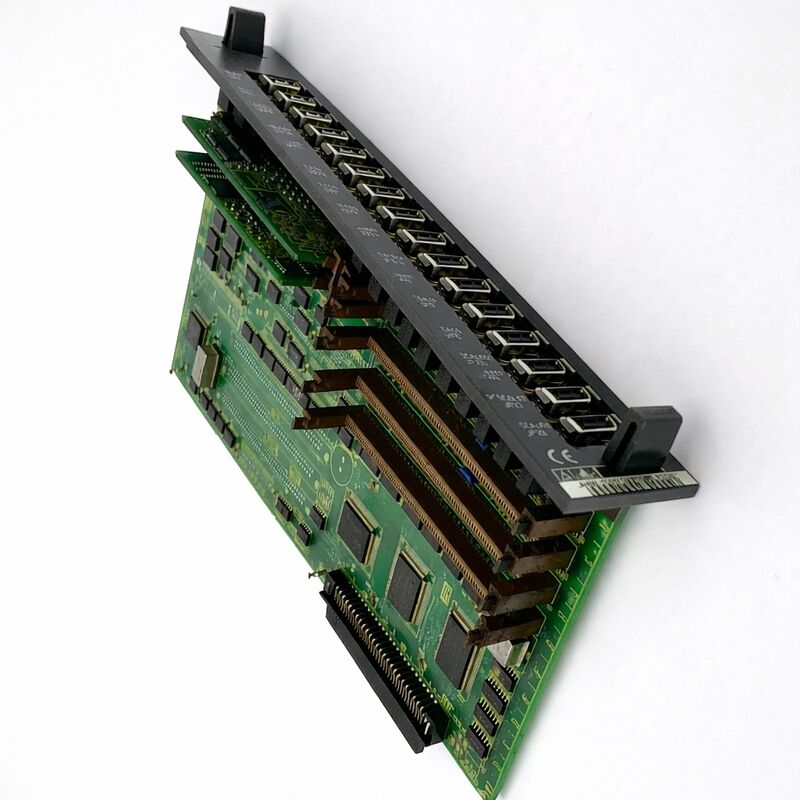

FANUC A16B-2200-0931 | Seri 16-A OPT2 PCB — Ekstra Eksen ve 2. İş Mili Genişletme Kartı

Parça Numarası: A16B-2200-0931

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Opsiyon 2 (OPT2) PCB — Ekstra Eksen Genişletme Kartı

Uyumlu CNC Sistemleri: FANUC Seri 16-A (16-MA, 16-WA, 16-TA)

Genel Bakış

A16B-2200-0931, FANUC Seri 16-A CNC kontrolü için Opsiyon 2 (OPT2) eksen genişletme baskılı devre kartıdır — FANUC'un dahili ürün kodlamasında F16M/T olarak belirtilir.

Bu kart, Seri 16-A sistem arka paneline ana CPU kartı ve diğer opsiyon kartlarının yanında takılır, kontrolün servo eksen kapasitesini dört adede kadar ek eksenle genişletir ve ikinci bir iş mili CPU'su ekler.

Ana karttaki temel eksen kontrolü ile birlikte, A16B-2200-0931, Seri 16-A'nın toplamda sekiz adede kadar servo kanalını çift iş mili yeteneğiyle yönetmesini sağlar — bu da onu karmaşık çok eksenli işleme merkezleri, 5 eksenli makine konfigürasyonları ve çift iş mili tornalama merkezleri için vazgeçilmez opsiyon kartı haline getirir.

FANUC Seri 16-A, kendi neslinin en yetenekli CNC platformlarından biriydi — işlem gücü, servo performansı ve maksimum eksen sayısı açısından Seri 0-C'ye göre önemli bir adımdı.

16-A, temel kontrolün tek başına yönetebileceğinden daha fazla kontrollü eksen talebi olan büyük formatlı işleme merkezleri, mil-tornalama merkezleri, portal makineler ve çoklu iş mili tornalama merkezlerinde kullanıldı.

A16B-2200-0931, bu genişletilmiş konfigürasyonları mümkün kılan donanımdı.

FANUC tarafından durduruldu, bu kart artık FANUC'un aktif üretim kanalları aracılığıyla mevcut değildir.

İkinci el piyasasındaki devam eden mevcudiyeti, Seri 16-A makinelerinin önemli bir bölümünün tam kapasiteyle çalışmasını sağlamaktadır.

Anahtar Özellikler

Seri 16-A Sistem Mimarisi — OPT2 Bağlamında

Seri 16-A kontrolü bir arka panel rafında bulunuyordu. Raf, ana CPU kartını (parça programı yürütme, temel eksenler için enterpolasyon ve birincil iş milini işleyen), güç kaynağını ve ek yetenek kartları için mevcut opsiyon yuvalarını barındırıyordu.

OPT1 kartı tipik olarak daha büyük PMC (programlanabilir makine kontrolörü) kapasitesi ve gelişmiş grafikler ekliyordu. OPT2 kartı — A16B-2200-0931 — ek servo eksenleri ve ikinci iş mili CPU'sunu ekliyordu.

Kurulduğunda, A16B-2200-0931, kontrolün eksen kapasitesini temel 4–5 eksenden toplam 8 servo kanala kadar genişletir.

Etkinleştirilen ek eksenlerin tam sayısı, karta takılı olan SMD (Küçük Modül Cihazı) eklenti modüllerine bağlıdır — farklı SMD kombinasyonları farklı eksen sayısı konfigürasyonlarını etkinleştirir. Bu modüler yaklaşım, FANUC'un aynı PCB'yi 6, 7 veya 8 toplam eksen gerektiren makine konfigürasyonlarında kullanmasına olanak tanıdı.

A16B-2200-0931 üzerindeki ikinci iş mili CPU'su, birincil iş milinden bağımsız olarak ikinci bir iş milini kontrol etmeye adanmış ayrı bir işlem kapasitesidir.

Hem ana hem de alt iş miline sahip çift iş mili tornalama merkezleri ve mil-tornalama makineleri bu yeteneği gerektirir.

OPT2 kartı olmadan, bir Seri 16-A makinesi tek bir kontrollü iş mili ile sınırlıdır.

Uygulamalar — Bu Kartı Gerektiren Makineler

A16B-2200-0931 ile donatılmış bir Seri 16-A makinesi tipik olarak şu kategorilerden birine girer:

5 eksenli işleme merkezi: Karmaşık yüzey ve 5 taraflı işleme için iki döner eksene (B ve C veya A ve B) sahip 3 eksenli bir işleme merkezi, beş eksenin de aynı anda kontrol edilmesini gerektirir. Temel 16-A eksen kartı bazılarını işler ve OPT2 kalan kapasiteyi sağlar.

Çift iş mili tornalama merkezi: Her iki iş mili de bağımsız hız, konum ve senkronizasyon kontrolü gerektirir.

OPT2'nin ikinci iş mili CPU'su alt iş milini yönetirken, ana kart birincil iş milini yönetir.

Portal formatlı makine: Portal kirişinde çift Y ekseni motorlarına sahip büyük portal işleme merkezleri tandem eksen kontrolü gerektirir — tek bir eksende senkronize çalışan iki motor. OPT2'den gelen ek eksen kapasitesi bu konfigürasyonu destekler.

Çok eksenli esnek işleme hücresi: Karmaşık parça geometrileri veya ek konumlandırma eksenleri için temel eksen sayısından daha fazlasını gerektiren herhangi bir konfigürasyon.

Değiştirme ve Programlama Notları

A16B-2200-0931 programlanabilir bir karttır. Arka panele fiziksel olarak takıldıktan sonra, ek eksenler ve ikinci iş mili ile ilgili alt parametreler kartın belleğine yüklenmelidir.

Bu parametreler makinenin pil destekli CNC belleği tarafından yedekleniyordu.

Kartı değiştirirken, alt parametrelerin yeniden yüklenmesi gerekir — ya depolanmış bir yedekten ya da makinenin parametre belgelerinden yeniden girilerek.

Parametre yedeğini kaybeden (belgelenmiş yedek olmadan pil arızası) Seri 16-A çalıştıran makineler, makine üreticisinin belgelerinden tam parametre yeniden girişi gerektirebilir, bu da zaman alıcı bir devreye alma görevi olabilir.

SSS

S1: Seri 16-A makinesi artık yalnızca OPT2 kartı tarafından kontrol edilen eksenlerde servo alarmları gösteriyor, temel eksenler (ana CPU kartı tarafından kontrol edilen) normal çalışırken. A16B-2200-0931'in arızalı olduğu doğrulandı mı?

OPT2 tarafından kontrol edilen eksenlere izole edilmiş alarmlar ve doğrulanmış iyi temel eksenler, A16B-2200-0931 arızasının güçlü bir göstergesidir.

Değiştirmeden önce, arka panel konektöründeki OPT2 kartının güç kaynağı raylarını doğrulayın ve kartın raftaki yuvasını kontrol edin.

Kötü yerleştirilmiş bir OPT2 kartı tam olarak bu belirtiyi üretir. Kart iyi yerleştirilmişse ve besleme voltajları doğrulanmışsa, kart arızası olası teşhistir.

S2: Yedek bir A16B-2200-0931 takıldıktan sonra, ek eksenler hareket ediyor ancak ikinci iş mili yanıt vermiyor. En yaygın neden nedir?

En yaygın neden, ikinci iş mili için eksik veya yanlış alt parametrelerdir.

OPT2 kartı, ana CPU kartının iş mili parametrelerinden bağımsız olarak ikinci iş mili için iş mili parametrelerini tutar.

Bu alt parametreler kart değişimi sonrasında yüklenmediyse, kartın kendisi çalışır durumda olsa bile ikinci iş mili işlevi devre dışı kalacaktır.

İkinci iş mili parametrelerini yedekten yükleyin veya makinenin belgelenmiş parametre dosyasından yeniden girin.

S3: A16B-2200-0931, Seri 16-B veya Seri 18-A kontrolünde kullanılabilir mi, yoksa Seri 16-A'ya mı özeldir?

A16B-2200-0931, Seri 16-A arka paneli ve kontrol mimarisi için tasarlanmıştır. Seri 16-B ve Seri 18 farklı arka panel tasarımları ve kart arayüzleri kullanır. Fiziksel olarak, konektör düzeni farklı olabilir ve ana CPU tarafından beklenen firmware ve protokol, Seri 16-A ve sonraki 16-B/18 varyantları arasında farklılık gösterir.

Bu kartı 16-A olmayan bir sistemde kullanmak işlevsel bir sonuç vermez ve donanım hasarı riski taşır.

Yalnızca A02B-0120-B5xx tipi arka panellerde Seri 16-A sistemlerinde A16B-2200-0931 kullanın.

S4: Seri 16-A makinesi 5 eksenli bir işleme merkezidir. OPT2 kartı arızalandı. Daha yeni bir FANUC kartı onu değiştirebilir mi, yoksa tam parça numarası mı temin edilmeli?

Daha yeni bir FANUC platformundan doğrudan tak-çalıştır bir yedek yoktur. A16B-2200-0931, Seri 16-A mimarisine özeldir.

Modern FANUC kontrolleri (Seri 30i, 31i, 32i) tamamen farklı donanımlar kullanır ve retrofitting için eksiksiz bir CNC yükseltme projesi gerektirir.

Seri 16-A operasyonunun devam etmesinin hedeflendiği makineler için, ikinci el piyasası aracılığıyla A16B-2200-0931'i temin etmek doğru yoldur.

Tam bir yükseltmenin düşünüldüğü makineler için, 5 eksenli yetenek, uygun servo amplifikatör yükseltmeleri ile modern FANUC platformlarında tekrarlanabilir.

S5: A16B-2200-0931 aslında kaç ek eksen ekler ve bu makineye göre değişir mi?

A16B-2200-0931, karta takılı olan SMD modüllerine bağlı olarak genişletilebilen 4 adede kadar ek eksen kapasitesine sahiptir. Etkinleştirilen eksenlerin tam sayısı hem SMD konfigürasyonunun hem de CNC parametrelerinin bir fonksiyonudur.

6 eksenli konfigürasyona sahip bir makine, temel 4 eksenin ötesine 2 eksen eklemek için OPT2'yi kullanır. 8 eksenli bir konfigürasyon, OPT2'den gelen tam 4 ek ekseni kullanır.

Makine üreticisi bunu orijinal üretim sırasında ayarlar.

A16B-2200-0931'i değiştirirken, orijinaliyle aynı SMD konfigürasyonuna sahip bir kart temin edin veya değiştirilen kartın SMD'lerini eşleşecek şekilde yeniden yapılandırın — makinenin donanım belgelerinden doğrulanabilir veya çıkarılan kartı inceleyerek.
