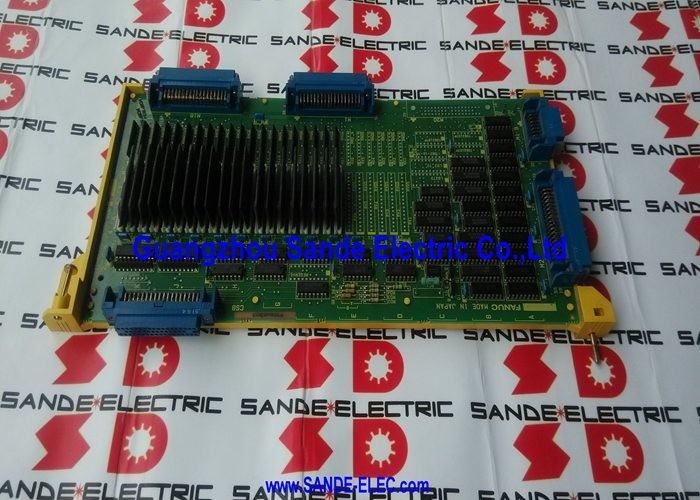

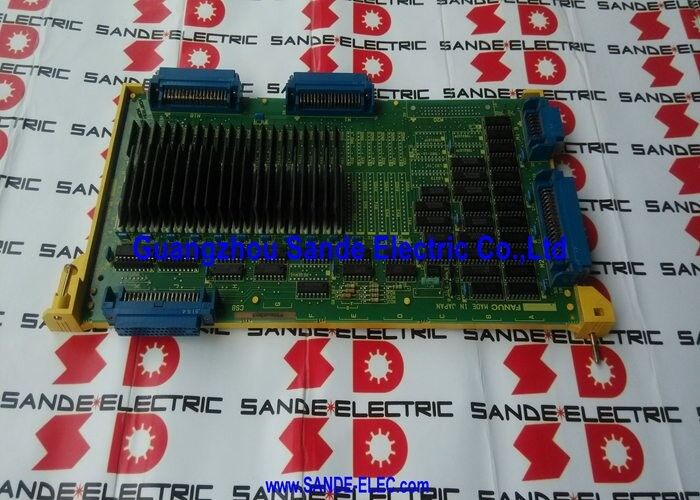

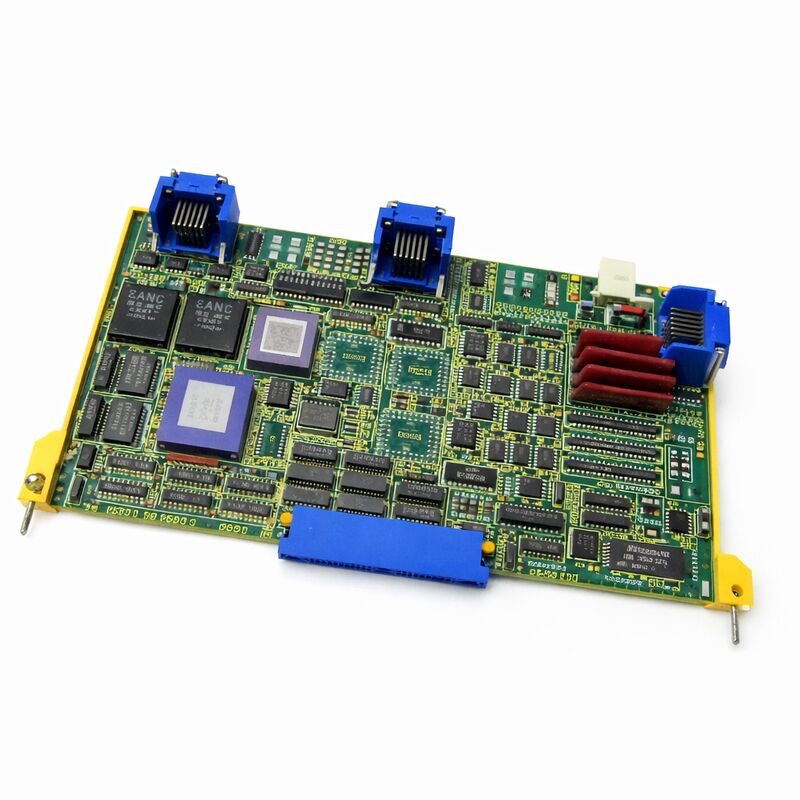

Axis Board A16B-2203-0020 A16B-22O3-OO2O A16B22030020

FANUC A16B-2203-0020. B tipi arayüzü 3/4 eksenli servopcb. 0 / 0-C CNC Serisi, 0-MD / 0-TD, Japonya kökeni

Parça numarası:A16B-2203-0020

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:3/4 Eksenli Servo Arayüz PCB (B Tipi Arayüz)

Tahta Serisi:A16B-2203

Açıklama:PCB 4 Eksen Tipi B Arayüzü, 0/0C Denetimleri; B Tipi Arayüzü PCB, 3/4 Eksen

Genel bakış

A16B-2203-0020, FANUC'un Serisi 0 ve 0-C CNC denetleyicileri için Tip B arayüzü olan 3/4 eksenli servo arayüz PCB'dir.Bu 0-C CNC ana panoyu Alpha servo amplifier modülleri ile bağlayan eksen kontrol kartı, Servo-kontrol edilen aks hareketini en fazla dört makine eksenine kadar sağlar.

The board is designed specifically for the Type B servo interface — the version in which encoder feedback from the servo motor's pulse coder returns through the servo drive unit rather than directly to the CNC controller.

0-C Serisi, FANUC'un ürettiği en ticari olarak başarılı CNC platformlarından biriydi.

Çok çeşitli alet makinelerine güç verdi 0-TD konfigürasyonunda döngü merkezleri, 0-MD'de işleme merkezleri, 0-TTD'de çift kuleli döngü merkezleri ve daha fazla öğütme, tel EDM,ve yumruk baskı uygulamaları.

0-C'nin modüler kart mimarisi makine üreticilerinin kontrolörü makinenin gereksinimlerine göre ayarlamalarını sağladı.ve eksen panosu merkezi yapılandırılabilir öğelerden biriydi farklı eksen panelleri, kurulu özel servo amplifier sistemine uymak için farklı arayüz türlerini ve eksen sayısını destekledi.

The A16B-2203-0020 belongs to the upgrade generation of 0-C axis boards — the 32-bit architecture version that replaced earlier 16-bit axis cards and enabled the use of FANUC's Alpha series servo drives with Type B interface.

Daha küçük makineler için (veya ilk iki ekseni 4 eksenli bir konfigürasyona eklemek için) eşlik eden 2 eksenli tablo A16B-2203-0021'dir.

Ana Özellikler

B Tipi Arayüzü Ne Anlama Gelir

FANUC'un 0 serisi, Alpha sürücü üretimi için iki ana servo arayüz türü kullandı: Tip A ve Tip B. Doğru eksen panosunu satın almak için farkı anlamak şarttır.

Tip A arayüzünde, kodlayıcı geri bildirim kablosu, servo motorun darbe kodlayıcısından CNC denetleyicisinin eksen tahtasına kadar uzanır.Eksen panosu doğrudan kodlayıcı sinyallerini işler ve eksen konumunu hesaplarTip B arayüzünde, kodlayıcı kablo servo sürücü ünitesinde sona eriyor.

Sürücü birimi kodlayıcı sinyalleri içeride işliyor ve bir seri bağlantısı üzerinden konum verilerini CNC'ye dijital olarak iletiyor.

CNC denetleyicisinin eksen tablosu, doğrudan kodlayıcıdan değil, bu seri yol aracılığıyla konum verilerini alır.

B tipi, iki ¢ kodlayıcı sinyali arasında daha modern olanıdır ve elektrik ortamının daha iyi kontrol edildiği sürücü kabinesinde kalır ve işlem görür.

Tip B arayüzü, mutlak konum kodlayıcılarını da daha doğal bir şekilde destekler, çünkü mutlak konum tutma bataryası CNC yerine servo sürücüsünde oturur.

A16B-2203-0020, bu B Tipi seri iletişimi, 0-C ana kart ve Alfa sürücüleri arasında gerçekleştiren eksen kartıdır.

3 veya 4 Eksen Yapısı

A16B-2203-0020 hem 3 eksenli hem de 4 eksenli makine yapılandırmalarını destekler.X ile standart dikey işleme merkezi için tipik bir 3 eksenli makine, Y ve Z eksenleri, tahtanın dört kanalından üçünü kullanır.

Dördüncü ekseni dönen bir işleme merkezi için 4 eksenli bir makine, yardımcı eksenleri olan bir dönme merkezi için de her dördü kullanır.

Tablodaki her bir bağlantı pozisyonuna atanan spesifik eksenler, makine üreticisinin kablolaması ve CNC parametre konfigürasyonu ile tanımlanır.

Tahtayı değiştirirken, bu kablolama düzeni ve ilgili parametreler tam olarak korunmalıdır.

0-C CNC mimarisi Bu levhanın nereye sığdığını

Serisi 0-C dağıtılmış denetleyici mimarisinde, ana kart diğer tüm kartların takıldığı merkezi işlemci.,Kontrol cihazı servo sürücülerle iletişim kuramaz ve hiç bir eksen hareketi mümkün değildir.

Ana pano, eksen konum komutlarını eksen tahtasına gönderir; eksen kartı bunları Alfa sürücülerinin anladığı Tip B seri protokolüne çevirir.

A16B-2203-0020 arızalandığında, servo alarmları tipik olarak tüm eksenlerde aynı anda görünür çünkü tüm eksen kanalları ortak eksen panosunu paylaşır.

Bu, yalnızca etkilenen eksenin alarm gösterdiği tek eksenli servo güçlendirici hatası ile zıtlaşır.Tüm eksenlerdeki eşzamanlı alarmlar, bireysel servo sürücüleri yerine eksen panosuna işaret eden bir teşhis göstergesidir..

Sık Sorulan Sorular

S1: Güç olayından sonra tüm eksel servo alarmları aynı anda ortaya çıktı. Servo sürücüleri ve bağlantıları denetlendi ve hasar görmedi. A16B-2203-0020 hatalı mı?

Güç olayının ardından tüm ekselerde eşzamanlı servo alarmları, doğrulanmış iyi sürücüler ve bağlantılar ile, ekselans tahtasını güçlü bir şekilde etkilemektedir.Tahta tüm eksen kanalları için ortak bir hatadır., güç kaynağı veya arabirim devreleri tüm eksenleri aynı anda etkiler.

Eğer alarmlar devam ederse, kartın değiştirilmesi uygun bir eylemdir.

S2: Makine B Tipi arayüz sürücülerine sahiptir, ancak mevcut yedek eksen panosu A Tipi için. Yerine geçecek mi?

No. A Tipi ve B Tipi eksenli paneller temelde farklı servoreaktör mimarilerini uyguluyor. A Tipi panelleri B Tipi arayüz sürücüleriyle iletişim kuramaz ve tam tersi.

Eksen panosunun arayüz türü, monte edilmiş servo sürücülerin arayüz türüyle eşleşmelidir.

Yanlış arayüz türünü kurmak, eksen hareketini denediğinde hemen servo alarm kodları üretecektir.

S3: Bir yedek A16B-2203-0020 kurduktan sonra, akslar hareket eder, ancak gürültülü, kararsız bir servo davranışı ile.

Axis board konfigürasyonuna özgü servo parametre değerleri (kazanım ayarları,Geri bildirim sabitleri) yedeklemede tam olarak yakalanmamıştır., veya yeni kart üzerindeki sabit yazılım sürümü orijinalden farklıdır ve istikrarlı çalışma için farklı parametreler değerleri gerektirir.

Makine üreticisinin belgelendirdiği değerlere göre her bir eksen için özel servo parametrelerini gözden geçirin ve panelin firmware revizyonunun orijinal ile eşleştiğini doğrulayın.

S4: A16B-2203-0020, Serisi 0-C ana kartına bağlanır. 0-D veya 0-F serisi ana kartlarla uyumlu mu?

A16B-2203-0020, özel olarak 0-C nesil denetleyici mimarisi için tasarlanmıştır.0-D ve 0-F ana panelleri, kesin modele ve konfigürasyona bağlı olarak aynı veya farklı eksen panelleri özelliklerini kullanabilir..

Nesiller arası birlikte çalışabilirlik varsayılmadan önce tam ana kart parça numarasını FANUC'un uyumluluk belgelerine karşı kontrol edin.

Farklı nesiller bazı konfigürasyonlarda aynı eksen panosunu ve diğerlerinde farklı panosları kullanabilir.

S5: Sadece üçüncü ve dördüncü eksen alarm gösterirken ilk ve ikinci eksen normal çalışmaktadır. Sürücüler değiştirildi ve sürücüler iyi olduğu doğrulandı. Bu A16B-2203-0020'yi içerir mi??

Bazı eksenlerin normal olduğu ve diğerlerinin olmadığı kısmi eksenli alarmlar, tüm eksenleri paylaşılan mantık yoluyla işlediğinden, eksenli bir kart hatası için daha az tipiktir.

Kısmi arıza kalıpları, genellikle kartın arayüz devresinin belirli bir bölümüne veya etkilenen eksenlere hizmet veren kablo ve konektörlere işaret eder.

Özellikle üçüncü ve dördüncü eksen için bağlantı iğneleri ve kabloları kontrol edin.

Eğer onaylanmış iyi kablolama ile kısmi arıza modeli devam ederse, A16B-2203-0020'nin ilgili bölümünde yerel bir arıza vardır ve kartın değiştirilmesi uygun olur.
