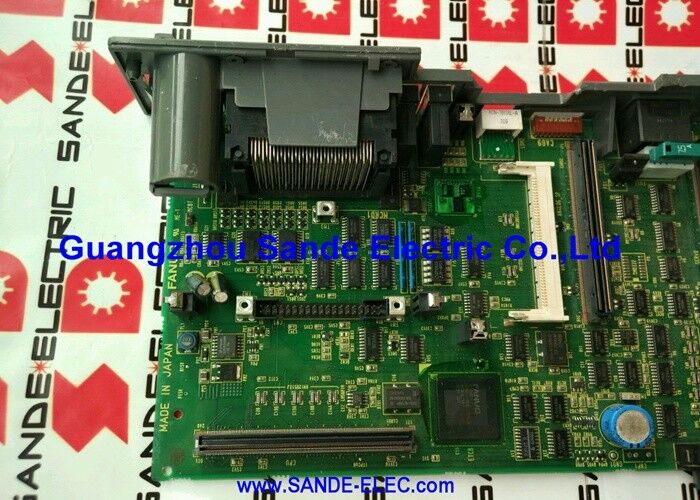

FANUC A16B-3200-0421 | i-B Serisi Bağımsız Kontrol Ana CPU PCB'si — Seri 16i / 18i / 21i Model B

Parça Numarası: A16B-3200-0421

Üretici: FANUC Ltd. (Japonya)

Ürün Tipi: Bağımsız Kontrol Ana CPU PCB'si — i-B Serisi

i-B Serisi Kontrolün Kalbi

A16B-3200-0421, FANUC'un i-B Serisi bağımsız CNC kontrolünün ana CPU PCB'sidir — 16i-B, 18i-B ve 21i-B sistemlerinde tüm kontrolün etrafında toplandığı merkezi karttır. Ayrı takılabilir modüllerin monte edildiği fiziksel taşıyıcı karttır: CPU işlemci, FSSB servo kontrolcü, grafik ekran kartı ve SRAM/DRAM/FROM bellek modülleri.

FANUC'un i-B Serisi mimarisinde, ana kartın kendisi CNC işlevlerini yürütmez — takılabilir modüller yürütür. Ana kart, tüm takılabilir modüllerin birleşik bir kontrol olarak birlikte çalışmasını sağlayan arka panel ara bağlantısını, güç kaynağı raylarını ve iletişim veri yollarını dağıtır. Bu mimari, ana kartın takılabilir modüller takılı olmadan tedarik edilebileceği anlamına gelir, çünkü rolü yapısal ve elektrikseldir — hesaplamalı değil.

Değişim için tedarik edildiğinde, A16B-3200-0421 herhangi bir takılabilir kart olmadan gelir. Orijinal kurulumdaki CPU modülü, servo modülü, bellek modülleri ve grafik kartı, değişim ana kartına aktarılmalı veya yeni modüller ayrı olarak temin edilmelidir.

Veri Yeniden Yükleme Gereksinimi

A16B-3200-0421'in herhangi bir yeni veya yenilenmiş birimle değiştirilmesi, bu veri öğeleri aktarılan bellek modüllerinde tamamen bulunmadığı sürece, tüm CNC verilerinin — parametreler, parça programları, PMC merdiveni ve takım ofsetleri — kaybına neden olacaktır.

Ana kart çıkarılmadan önce tüm veriler yedeklenmelidir. Yedekleme, CNC parametrelerini, parça programlarını, PMC verilerini ve herhangi bir sistem yapılandırmasını içerir. Orijinal takılabilir modüllerle değişim kartının kurulumundan sonra, CNC doğru şekilde çalışabilmeden önce yedekten tam bir veri geri yüklemesi gereklidir.

Anahtar Özellikler

SSS

S1: A16B-3200-0421 değiştiriliyor. Hangi takılabilir modüller de aktarılmalıdır?

Orijinal ana karta takılı olan tüm takılabilir kartlar değişime aktarılmalıdır: CPU işlemci modülü, FSSB servo kontrolcü modülü, grafik modülü ve tüm bellek modülleri (SRAM, DRAM, FROM). Herhangi bir modül geride bırakılırsa, ilgili CNC işlevi eksik olacaktır. Modülleri dikkatlice aktarın — ESD koruması ve doğru kullanım esastır.

S2: Ana kartı değiştirdikten ve tüm takılabilir modülleri aktardıktan sonra, CNC tüm parametreleri sıfır veya varsayılan olarak gösteriyor. Ne oldu?

SRAM bellek içeriği kaybolursa, CNC varsayılan parametre değerlerine geri döner. Bu, SRAM pili kart değişimi sırasında öldüyse, SRAM modülü güç olmadan çok uzun süre tutulduysa veya transfer sırasında statik deşarj SRAM modülüne zarar verdiyse oluşur. Parametre yedeğini hemen geri yükleyin. Yedek yoksa, tam yeniden devreye alma gereklidir.

S3: A16B-3200-0421 herhangi bir takılabilir kart olmadan tedarik ediliyor. CNC onlarsız önyükleme yapabilir mi?

Hayır. Ana kart tek başına CNC'yi önyükleyemez — takılabilir modülleri olmadan herhangi bir hesaplama veya depolama yeteneği sağlamaz. Herhangi bir CNC işlemi gerçekleşmesi için CPU işlemci modülü, bellek modülleri ve FSSB modülü gereklidir.

S4: Orijinal CNC bir 16i-B kullanıyordu. A16B-3200-0421, 18i-B veya 21i-B değişimi için de kullanılabilir mi?

A16B-3200-0421, üçü boyunca belgelenmiştir: 16i-B, 18i-B ve 21i-B. Donanım aynı arka panel yapısına sahiptir. Sisteme özgü farklılıklar, ana kartın kendisi tarafından değil, takılabilir CPU ve bellek modülü yapılandırması tarafından ele alınır. Doğru takılabilir modüllerle, kart üç seriye de hizmet eder.

S5: A16B-3200-0421 nereden tedarik ediliyor?

Uzman FANUC CNC yedek parça ve onarım şirketleri bu kart için değişim ve fazla stok bulundurur. Göndermeden önce çalışan bir 18i-B test düzeneğinde tam kart montajını — ana kart artı takılabilir modüller — test edebilen tedarikçiler en güvenilir tedariki sunar. Mümkünse tam sistem testi sertifikası talep edin.
