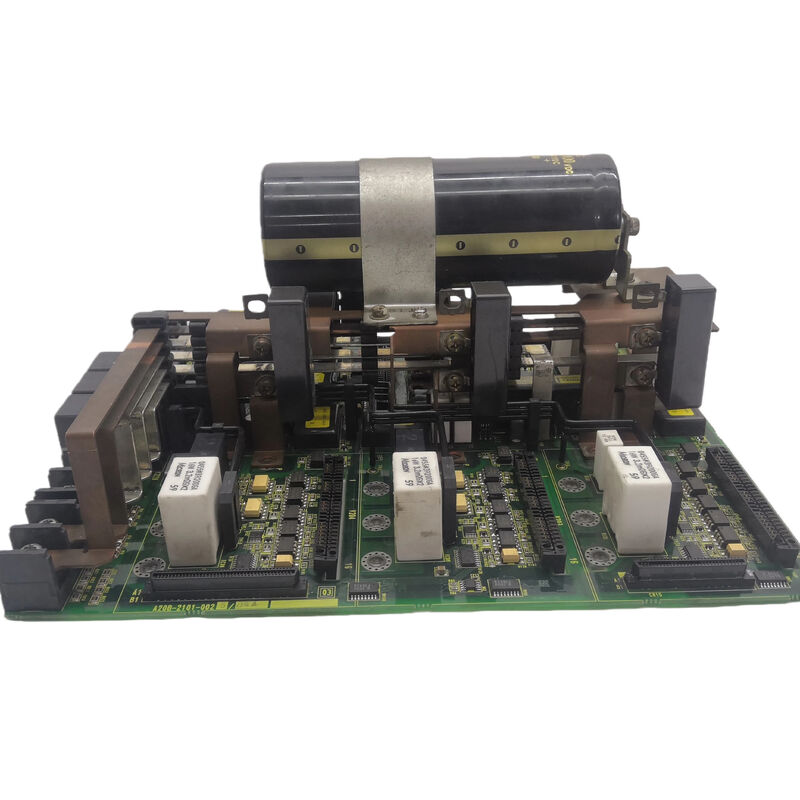

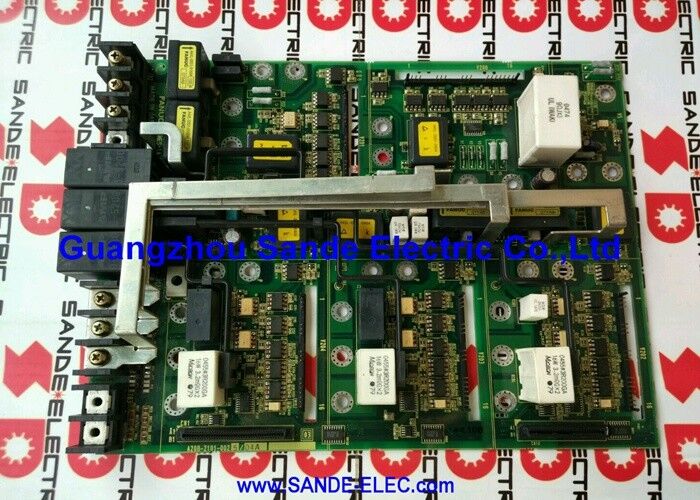

FANUC sürücü tablosu A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

FANUC A20B-2101-0025 | Servo Amplifikatör Kontrol PCB'si — A20B-2101 Serisi Sürücü Taban Kartı

Parça Numarası:A20B-2101-0025

Üretici:FANUC Ltd. (Japonya)

Ürün Türü:Servo Amplifikatör Kontrol PCB'si — Sürücü Taban Kartı

Ürün Serisi:A20B-2101

Kart Düzeyinde Sürücü Kontrolü

A20B-2101-0025, FANUC'un A20B-2101 serisinden (FANUC servo ve iş mili amplifikatör üniteleri içine monte edilen taban kartları ailesi) bir kontrol PCB'sidir. Amplifikatörün kontrol panosu olarak, kritik sinyal seviyesi fonksiyonlarını yönetir: CNC'den gelen hız ve tork komutlarını işlemek, kodlayıcı geri bildirim verilerini koşullandırmak, mevcut düzenleme döngüsünü yürütmek ve IGBT güç aşaması için kapı tahrik darbelerini oluşturmak.

Bu kart, amplifikatörün güç kartından farklıdır (yüksek voltajlı AC düzeltmeyi ve IGBT anahtarlamayı yönetir). A20B-2101-0025, amplifikatörün sinyal alanında düşük voltajda çalışır. Kontrol kartı arızalandığında amplifikatör çıkışını düzenleyemez; sürücü hataları güç açıldığında hemen ortaya çıkar veya güç aşaması tamamen çalışır durumda olmasına rağmen eksen hareket komutlarına yanıt veremez.

A20B-2101 serisi, hepsi FANUC amplifikatör aileleri için kontrol taban kartları olarak hizmet veren, birbiriyle yakından ilişkili birkaç varyant içerir. Bitişik sayılar (0021, 0022, 0025), belirli amplifikatör modellerine ve nesillerine bağlı artan spesifikasyon farklılıklarını yansıtır. Yenisini almadan önce kurulu kartın etiketindeki tam parça numarasını doğrulayın.

Kontrolü Güçten Ayırmak

Güç aşamasından ziyade A20B-2101-0025'in başarısız olduğunu kabul etmek önemli bir teşhis adımıdır. IGBT modülü doğru ölçüm yapıyorsa (faz çiftleri arasında kısa devre yok) ancak amplifikatör açılışta hala sürücü hataları üretiyorsa, arıza kontrol panosundadır.

A20B-2101-0025'in bileşen düzeyinde onarımı, arıza lokalize edildiğinde uygulanabilir: hasarlı bir kapı sürücüsü optokuplörü, arızalı bir mantık IC'si veya bozulmuş bir geri besleme sinyali koşullandırma bileşeni, güç aşamasına dokunmadan değiştirilebilir.

Temel Özellikler

SSS

Q1: Amplifikatör, açılışta AL-02 (kontrol güç hatası) veya AL-09 (eksen hatası) sürücü alarmını gösteriyor. Sebep muhtemelen A20B-2101-0025 mi?

Evet. Güç açıldığında (herhangi bir çalıştırma komutundan önce) hemen ortaya çıkan ve kontrol panosunun geçerli 24V besleme almasıyla çözümlenmeyen alarmlar genellikle bir kontrol panosu arızasına işaret eder. Önce amplifikatörün kontrol bölümüne giden 24V beslemeyi kontrol edin. 24V'nin mevcut ve tolerans dahilinde olduğu doğrulanırsa ve alarm devam ederse A20B-2101-0025 arızalanmıştır.

S2: A20B-2101-0022, A20B-2101-0025'in yerine geçebilir mi?

İkisi aynı A20B-2101 kontrol panosu serisinin varyantlarıdır ancak belirli amplifikatör modellerine bağlı farklı donanım özelliklerini taşırlar. Amplifikatörün donanım uyumluluğunu onaylamadan değişiklik yapılması önerilmez. Kurulumdan önce birbiriyle değiştirilebilirliği onaylamak için her iki parça numarasını da içeren uzman bir FANUC amplifikatör onarım şirketiyle iletişime geçin.

S3: IGBT modülünün sağlam olduğu tespit edildi. A20B-2101-0025, amplifikatör ünitesinin tamamını değiştirmeden değiştirilebilir mi?

Evet. Kontrol panosu ayrı olarak değiştirilecek şekilde tasarlanmıştır. İyi olduğu onaylanmış bir güç aşamasıyla yalnızca A20B-2101-0025 kontrol PCB'sinin değiştirilmesi gerekir. Bu, özellikle büyük IGBT modüllü amplifikatörler için amplifikatörün tamamının değiştirilmesiyle karşılaştırıldığında uygun maliyetlidir.

S4: Yeni bir A20B-2101-0025 takıldıktan sonra eksen çalışıyor ancak konum doğruluğu azaldı. Ne araştırılmalı?

Kontrol kartının değiştirilmesinden sonra konum doğruluğundaki bozulma, genellikle kodlayıcı arayüzü parametre uyumsuzluklarından veya kodlayıcı geri besleme konnektörlerinin yanlış yerleştirilmesinden kaynaklanır. Tüm kodlayıcı kablolarının amplifikatörün geri besleme konektörüne tam olarak oturduğunu doğrulayın. Ayrıca CNC'deki motor tipi parametresinin kurulu motorla eşleşip eşleşmediğini kontrol edin; bir uyumsuzluk, enkoder geri besleme ölçeklendirmesini değiştirir.

S5: A20B-2101-0025 nereden temin ediliyor?

Uzman FANUC amplifikatör onarım şirketleri, A20B-2101 serisi kontrol panoları için stok stoklarına sahiptir. Spesifik 0025 varyantını talep edin — bitişik varyantlar, uyumluluk onayı olmadan doğrudan ikame olarak kabul edilmemelidir. Arıza tanımlanabilir bir bileşende lokalize olduğunda, orijinal kartın bileşen düzeyinde onarımı da geçerli bir yoldur.
