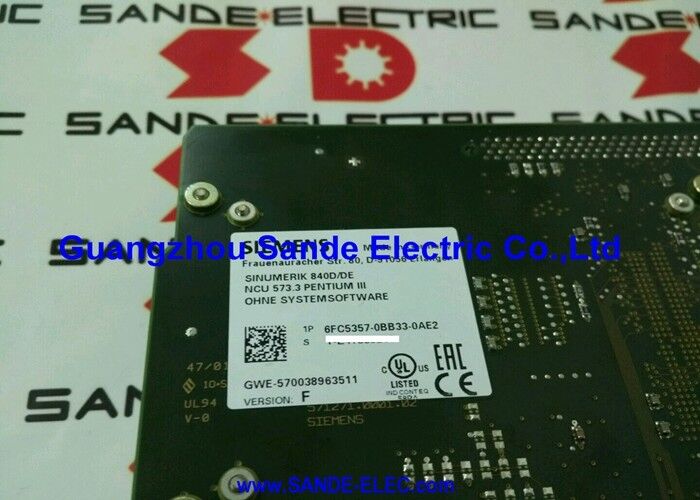

Siemens 6FC5357-0BB33-0AE2 | SINUMERIK 840D / DE Sayısal Kontrol Ünitesi NCU 573.3 — Sistem Yazılımı Olmadan

Parça Numarası: 6FC5357-0BB33-0AE2

Üretici: Siemens AG (Almanya)

Ürün Tipi: NCU — Sayısal Kontrol Ünitesi 573.3

CNC'nin İşlemci Çekirdeği

6FC5357-0BB33-0AE2, Siemens SINUMERIK 840D için NCU 573.3'tür — tüm CNC ve PLC işlevlerini tek bir kartta yürüten modül. NCU bir çevre birimi veya opsiyon kartı değildir. SINUMERIK 840D sisteminin merkezi işlem birimidir: NC enterpolasyonu, eksen kontrolü, PLC yürütme ve PROFIBUS iletişimi bu tek modülde çalışır.

Entegre S7-300 PLC (315-2 DP, 96 KB), makinenin PMC mantığını çalıştırır — makine aletinin G/Ç'lerini, takım değiştirme dizilerini, güvenlik kilitlerini ve yardımcı işlevlerini — NC'nin eksen kontrolü ve parça programı yürütmesiyle birlikte ele alır. Hem NC hem de PLC işlevleri aynı donanımı paylaşır, bu da NCU'yu makine aleti kontrolü için yüksek oranda entegre bir çözüm haline getirir.

840D, NCU kutusunun arka panelindeki sürücü veri yolu üzerinden NCU'ya bağlanan SIMODRIVE 611D sürücü modülleriyle çalışır. NCU kutusunun kendisi, NCU modülünü fan/pil kayar modülü ve güç kaynağı ile birlikte barındırır — kontrol elektroniğini kompakt tutan kendi kendine yeten bir mimari.

Yazılım Yükleme Gereksinimi

Bu ünite sistem yazılımı olmadan tedarik edilir. Ünitenin çalışabilmesi için NC işletim sistemi, PLC çalışma zamanı ve etkinleştirilmiş herhangi bir yazılım seçeneği ayrı bir SINUMERIK yazılım kartından (PC kartı) yüklenmelidir. Yüklenen sistem yazılımı sürümü, NCU donanım revizyonuyla uyumlu olmalıdır. Bu serideki bitişik NCU 573.3 varyantları — 0AE1 (Pentium II) ve 0AE3 (650 MHz Pentium III) — aynı yazılım akışını kabul eder ancak işlemci hızlarında farklılık gösterir.

Makine verileri yedeklemesi (NC verileri, PLC programı, sürücü parametreleri), değiştirilmeden önce orijinal NCU'da yapılmalıdır. Yedekleme olmadan tam yeniden devreye alma gereklidir.

Anahtar Özellikler

SSS

S1: SINUMERIK 840D alarm 120002 (NCU hatası) gösteriyor veya sistem açılmıyor. NCU 573.3 sebep mi?

Alarm 120002 veya tamamen açılmama hatası, NCU'da bir donanım arızası olduğunu gösterir. NCU'yu değiştirmeden önce, NCU kutusuna giden 24V güç kaynağının spesifikasyonlara uygun olduğunu ve pil/fan kayar modülünün doğru şekilde oturduğunu doğrulayın. Beslemelerin iyi olduğu doğrulandıktan sonra ve NCU hala başlatılamıyorsa, NCU kartı arızalanmıştır.

S2: Değiştirilen 6FC5357-0BB33-0AE2'de yazılım yok. Makinenin çalışabilmesi için ne yüklenmelidir?

Orijinal yazılım sürümüne uyan yazılım PC kartından SINUMERIK 840D sistem yazılımını yükleyin. Ardından makine verileri yedeklemesini geri yükleyin: NC verileri, PLC programı ve SIMODRIVE 611D sürücü parametreleri. Makine verileri yedeklemesi olmadan, dokümantasyondan tam yeniden devreye alma gereklidir.

S3: 500 MHz sürümü mevcut değilse, 0AE2 varyantı 0AE3 (650 MHz) ile değiştirilebilir mi?

0AE3 NCU 573.3 daha hızlı bir Pentium III (650 MHz) ve 64 MB DRAM kullanır ancak aksi takdirde aynı 840D sistem yazılımı ve makine verileri formatıyla uyumludur. Çoğu 840D uygulamasında, 0AE3 0AE2'nin yerine geçebilir — ancak makinenin özel donanım revizyon gereksinimleri varsa Siemens servisi veya makine aleti üreticisi ile onaylayın.

S4: Orijinal NCU arızalandı ve makine verileri yedeklemesi yok. Yeniden devreye alma nasıl ele alınmalıdır?

MTB'nin orijinal devreye alma dokümantasyonunu, SIMODRIVE 611D parametre listelerini ve SINUMERIK 840D makine verileri kılavuzunu toplayın. Sistem yazılımını yükleyin, dokümantasyondan NC makine verilerini girin, PLC programını kaynaktan derleyin ve yükleyin ve SIMODRIVE 611D sürücülerini motor etiketlerindeki motor verilerini kullanarak devreye alın. Yedekleme olmadan tam bir yeniden devreye alma için birkaç gün ayırın.

S5: NCU değiştirildikten sonra NCU ve SIMODRIVE 611D modülleri arasındaki sürücü veri yolu bağlantısında iletişim hataları görülüyor. Neler kontrol edilmelidir?

NCU değiştirildikten sonra, SIMODRIVE 611D sürücü veri yolu kablolarının NCU kutusu arka panel konektörlerine tam olarak oturduğunu doğrulayın. Kart değiştirildikten sonra sürücü veri yolu iletişim hataları en sık eksik oturan konektörlerden kaynaklanır. Bağlantıların iyi olduğu doğrulandıysa, SIMODRIVE 611D eksen parametrelerinin (motor tipi, enkoder tipi) yedekten doğru şekilde yüklendiğini doğrulayın.
