| Menşe yeri | Japonya |
| Marka adı | NIEC |
| Sertifika | CE RoHS |
| Model numarası | PT200S16 |

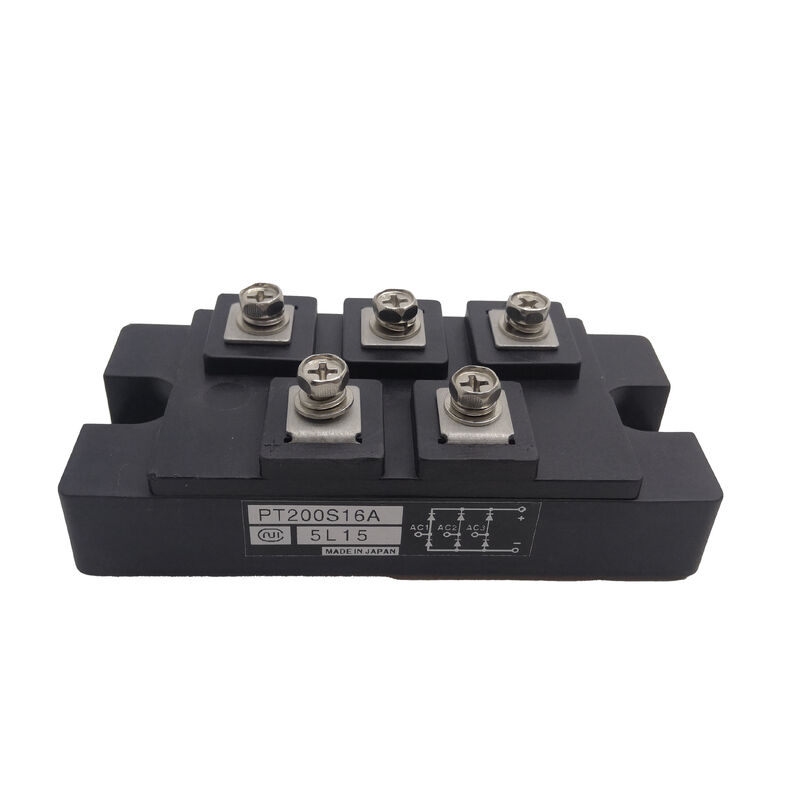

PT200S16 bir diyot modülü. Kamu NIEC veri sayfası kaynakları onu 3 fazlı köprü diyot modülü olarak tanımlar, izole tabanlı, yüksek aşırı akım kapasiteli ve 3 fazlı köprü devresinde olarak belirtilen uygulamasıyla.
Kamu teknik referansları ayrıca onu PT200 ailesi içinde 200 A sınıfına ve 1600 V sınıfına yerleştirir.
Bu model, güç dönüştürme işleri için bir doğrultucu cihazdır. Bir IGBT modülü veya bir anahtarlama transistör düzeneği değildir.
İşlevi köprü doğrultma ile ilişkilidir, bu nedenle değiştirilmeden önce kesin cihaz tipi onayı esastır.
| Parametre | Değer |
|---|---|
| Parça Numarası | PT200S16 |
| Üretici | Nihon Inter Electronics / NIEC |
| Ürün Tipi | Diyot modülü |
| Devre Tipi | genel amaçlı doğrultma |
| Akım Sınıfı | 200 A |
| Voltaj Sınıfı | 1600 V |
| Taban Yapısı | İzole taban |
| Özellik | Yüksek aşırı akım kapasitesi |
| Tipik Uygulama | Genel amaçlı doğrultma |
| Uyumluluk Notu | UL tanınmış |
Bu modül, paketlenmiş bir köprü doğrultucu gerektiren üç fazlı doğrultucu bölümleri, dönüştürücü giriş aşamaları, endüstriyel DC güç üniteleri ve genel güç dönüştürme ekipmanları için uygundur.
Yayınlanan devre açıklaması ve tipik uygulama notu, onu doğrudan doğrultma hizmetine yerleştirir.
Seçim için kritik noktalar 3 fazlı köprü yapısı, 200 A akım sınıfı, 1600 V sınıfı ve bunun bir diyot modülü için tasarlanmıştır.
Bu özellikler, orijinal güç aşaması işleviyle eşleşmelidir.
S1: PT200S16 bir IGBT modülü mü?
Hayır. Kamu veri sayfası kaynakları PT200S16'yı bir diyot modülü, özellikle bir 3 fazlı köprü diyot modülü olarak tanımlar. Rolü doğrultmadır, transistör anahtarlama değil.
S2: Ne tür bir güç devresi için tasarlanmıştır?
Bir 3 fazlı köprü devresinde genel amaçlı doğrultma için tasarlanmıştır.
Veri sayfası açıklaması, onu kapılı anahtarlama uygulamaları yerine doğrudan üç fazlı doğrultucu hizmetine yerleştirir.
S3: İzole taban neden önemlidir?
İzole taban, listelenen ürün özelliklerinden biridir. Güç ünitelerinde modülün nasıl monte edildiğini ve mekanik arayüzdeki yalıtımın nasıl ele alındığını etkilediği için önemlidir.
S4: Bir yedek sipariş ederken 3 fazlı köprü yapısı neden bu kadar önemlidir?
Çünkü dahili devre, modülün güç aşamasındaki işini tanımlar.
Orijinal montaj bir 3 fazlı köprü diyot modülü kullanıyorsa, yedek parça aynı devre işlevini korumalıdır.
S5: Sipariş vermeden önce ne kontrol edilmelidir?
Takılı parça numarasını kontrol edin, orijinal devrenin bir 3 fazlı köprü diyot modülü kullandığını onaylayın ve değiştirilmeden önce gereken akım sınıfını ve voltaj sınıfını doğrulayın.
