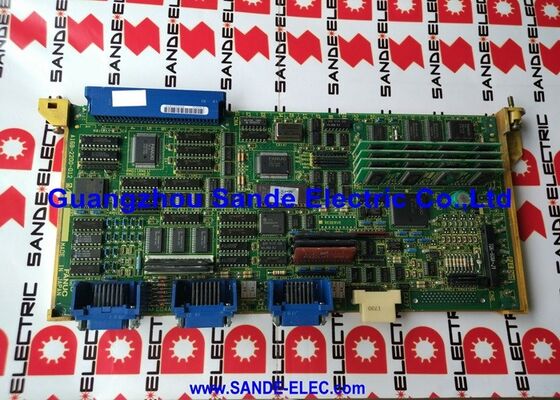

Yeni Fanuc PCB Devre Kartı A16B-2200-0120 A16B22000120 A16B-22OO-O12O

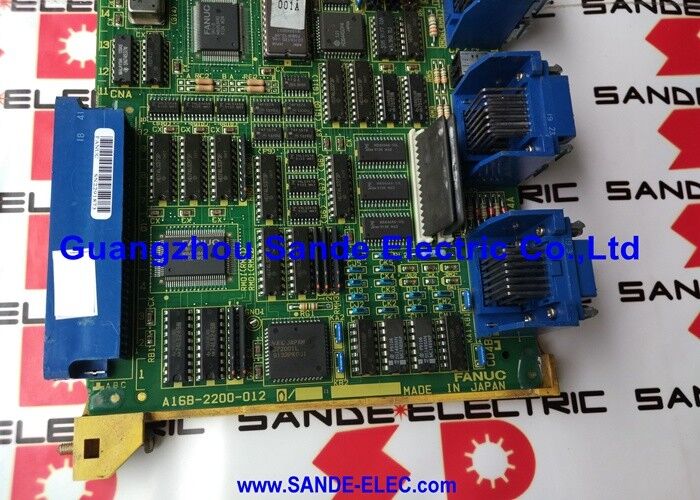

A16B-2200-0120∙ FANUC Serisi 15A Temel 0 Paylaşılan Kaynak PCB 512KB RAM / CRT Çıktısı / 15M / 15MA / 15T / 15TA

FANUC Serisi 15A “ Çoklu Taşlı CNC Mimarlığı”

FANUC Serisi 15-A (15A), çok sayıda kontrol edilen ekseni, yüksek hassasiyetli konturlama,ve gelişmiş CNC işlevselliği15A Serisi, farklı fonksiyonların ortak bir arka planına takılan özel PCB'lere dağıtıldığı bir çok kart mimarisini kullanır:

0 tabanlı tahta:Merkezi paylaşılan kaynak PCB, diğer tüm panoların kontrol komutları, bellek erişimi ve sistem verileri için atıfta bulunduğu merkez.0 tabanı, Seri 15A kontrol rafının birincil CPU ve paylaşılan bellek kartıdır.

Temel 1 ve Temel 2 tahtaları:Kontrol sisteminin hafızasını ve kaynak kapasitesini geniş konfigürasyonlar için genişleten ek paylaşılan kaynak PCB'leri.

Çapraz tahtası:CNC komutları için Base 0'ya referans veren ve servo tahrik PWM sinyalleri üreten özel eksen kontrol panelleri (her panelde 4 eksen veya 3 eksen).

Grafik, seri iletişim ve seçenek panelleri:Geriye kalan arka plan pozisyonlarını dolduran ek işlev panelleri.

A16B-2200-0120, 15A Serisi kontrol rafındaki en kritik tek kart olan Base 0 kartıdır.

Ana Özellikler

512KB RAM ¢ Paylaşılan Kaynak Mimarlığı

A16B-2200-0120'nin 512KB RAM'i, arka plan otobüsü üzerinden 15A Serisi kontrol rafındaki tüm panolar tarafından erişilebilen paylaşılan sistem belleğidir.Bu paylaşılan bellek yaklaşımı, Seri 15A çoklu kart mimarisinde temel bir unsurdur.:

Ortak veri deposu:Parametre tabloları, CNC programı verileri ve paylaşılan sistem değişkenleri, Ana 0'nun RAM'sinde bulunur ve aynı anda eksen kartları, grafik kartları ve diğer çevresel kartlar için kullanılabilir.

Sistem ustası olarak 0 taban:Zamanlama, senkronizasyon ve sistem düzeyinde veriler için raf referansındaki diğer tüm paneller 0 tabanına sahiptir. 0 tabanındaki bir hata, sadece bir fonksiyon veya eksen değil, tüm 15A Serisi kontrolünü devre dışı bırakır.

RAM Parity alarmı ∙ Karakteristik hatası:A16B-2200-0120 için en yaygın arıza belirtisi "RAM Parity Base 0" alarmıdır. CNC, Paylaşılan bellekteki bozulmuş verileri gösteren Base 0'nun RAM'inde bir parite hatası tespit eder.Bu alarm A16B-2200-0120'deki gerçek RAM hücresinin arızasından kaynaklanabilir., veya yanlış bir parametreler yüklenmesinden sonra bir hafıza temizlenmesi. İkisini ayırt etmek ilk teşhis adımıdır.

Uygulama Senaryoları

RAM Parity Base 0 alarmı:Bir FANUC Serisi 15MA işleme merkezi çalıştırıldığında "RAM Parity Base 0" gösterir ve CNC başlatmayı tamamlayamaz. Parametrelerin doğru yüklendiğini doğruladıktan sonra,A16B-2200-0120'nin arıza gösterdiği doğrulandı.- Değiştirme ve tam sistem verisi geri yükleme makinesini üretime geri döndürür.

Seri 15TA dönme merkezi 0 tabanı yedekleme:Bir 15TA dönüş merkezi, Base 0 kartının değiştirilmesine maruz kalır. A16B-2200-0120, 512KB RAM yapılandırması için doğru karttır. Tüm parametreler ve programlar montaj sonrası yedeklemeden yeniden yüklenir.

Sık Sorulan Sorular

S1: RAM Parity Base 0 alarmı nedir ve her zaman başarısız bir A16B-2200-0120 tarafından mı oluşur?

Gerek yok. RAM Parity Base 0 alarmı, CNC'nin Base 0'nun paylaşılan RAM'inde bozulmuş veriler tespit ettiğini gösterir.A16B-2200-0120 üzerinde gerçek bir RAM hücresi arızası (kartın değiştirilmesi gerekmektedir); belleğin temizlenmesinden sonra bozulmuş parametreler yüklenmesi (tüm sistem parametrelerini doğru bir şekilde yeniden yükleyerek çözülür); veya güç kapandığında RAM içeriğinin bozulmasına izin veren yedek pil arızası.Sistematik olarak teşhis edin ️ yeniden yükleme parametrelerini doğru bir şekilde onaylanmış bir yedekleme yapmadan önce tahtaya karar vermeden önce.

S2: A16B-2200-0120 (512KB) ve 256KB varyantı (0121, 0129) arasındaki fark nedir?

Ana fark RAM kapasitesidir. A16B-2200-0120 512KB paylaşılan sistem RAM'i sağlar; 0121 ve 0129 gibi varyantlar 256KB sağlar.Gerekli varyant, belirli Serisi 15A sistem yapılandırmasına bağlıdır. Daha yüksek eksenli yapılandırmalar veya daha büyük CNC program kapasitesi olan sistemler 512KB sürümünü gerektirebilir.Her zaman takılan panelin parça numarası etiketinden onaylayın.

S3: A16B-2200-0120'yi değiştirdikten sonra hangi veriler yeniden yüklenmelidir?

Tüm CNC verileri yeniden yüklenmelidir: parametreler, parça programları, araç ofset verileri ve tüm PMC verileri.A16B-2200-0120, RAM'inin ötesinde kalıcı bir kullanıcı verisi depolama özelliği içermez (değiştirildiğinde temizlenir). Herhangi bir Base 0 kartı değiştirmeden önce tam ve doğrulanmış bir sistem yedeklemesi gereklidir. 15A Serisi sistemleri için yedekleme tüm parametreler gruplarını içerir (N, P, E, eksen özel parametreler),Tüm kısım programlar, ve PMC dizilim programı.

S4: A16B-2200-0120 herhangi bir arka plan yuvasına sığar mı, yoksa yuva özel mi?

A16B-2200-0120, spesifik sistem yapılandırmasına bağlı olarak, 15A Serisi ana arka plan ̇ port 6, 10, 11 veya 13'te belirli tanımlanmış konumlara yerleştirilir.Backplane port pozisyonu makine alet üreticisinin kontrol raf tasarımı tarafından tanımlanır. 0 tabanını keyfi boşluklara yerleştirmeyin ️ doğru port atama için alet makinesinin elektrik belgelerine ve ilgili FANUC Serisi 15A bakım kılavuzuna başvurun.

S5: A16B-2200-0120'deki CRT çıkışı, bu kartın doğrudan CNC ekranını çalıştıran anlamına mı geliyor?

Evet. A16B-2200-0120'nin "ortak kaynak" işlevinin bir parçası olarak CRT çıkış arayüzü vardır.Bu aynı kart hem paylaşılan CPU / bellek fonksiyonlarını hem de 9 inç CRT monitörü için ekran çıkışını sağlar anlamına gelirAyrı bir grafik kartı gerektiren (bazı 256KB varyantlar gibi) varyantlarda, görüntüleme fonksiyonu dışardan işlenir.A16B-2200-0120 üzerindeki entegre CRT çıkışı, standart 512KB yapılandırmasında görüntü ve bellek için tam paylaşılan kaynak merkezi olarak onaylıyor.
