ODM Fanuc Mil Motor Kodlayıcı Sensörleri A20B-2002-0300

FANUC A20B-2002-0300 | Alpha Serisi Mil Motoru Kodlayıcı Sensör Ünitesi - Montaj Braketi / Dahili Röle / Tip-B Arayüzlü

Alpha Serisi Sürücü Sistemi İçin Mil Hızı Geri Beslemesi

A20B-2002-0300, FANUC'un Alpha serisi mil sürücü sistemi için mil motoru kodlayıcı sensör grubudur. Mil motorunun arkasına monte edilir - tipik olarak fanın altına - ve Alpha serisi mil amplifikatörünün kesme yükleri altında hızı düzenlemesi için gereken mil RPM geri besleme sinyalini üretir.

Sensör, Tip-B seri arayüzü aracılığıyla Alpha serisi mil amplifikatör modülündeki JY2 terminaline bağlanır. Bu arayüz spesifikasyonu, Alpha nesline özgüdür - Alpha i veya sonraki sürücü nesillerinin FSSB tabanlı geri beslemesiyle uyumlu değildir.

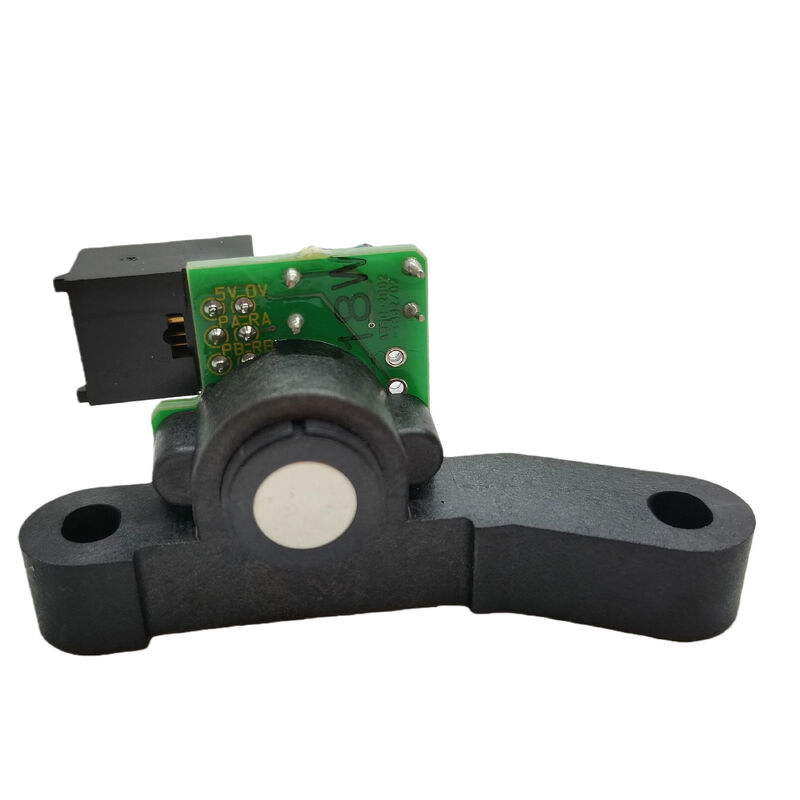

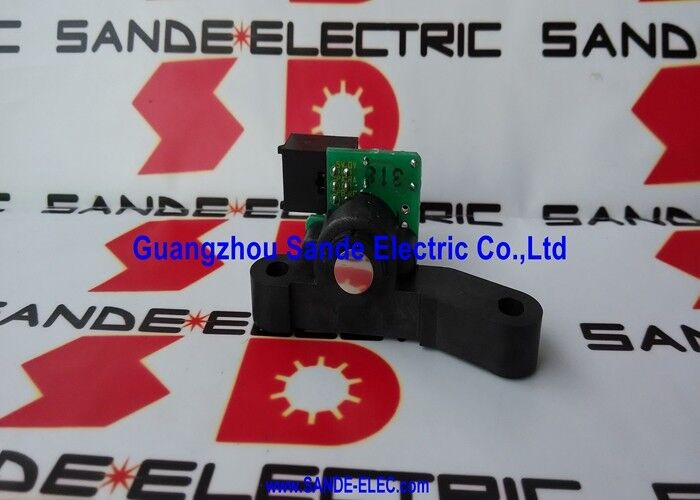

Grup, eksiksiz bir ünite olarak tedarik edilir: PCB, dahili rölesi monte edilmiş bir braket içinde, sensörü mil motorunun manyetik hedef halkasından doğru boşlukta konumlandırır. Braket, PCB'nin algılama elemanları ile dönen hedef arasındaki hava boşluğunu belirler. Kurulumdan sonra yanlış hava boşluğu, çalışan bir PCB'den bile zayıf veya hiç geri besleme sinyali üretir. Grup çıkarılıp yeniden takıldığında, mil motorunun bakım belgelerine göre sensörden hedefe olan boşluğu doğrulayın.

İki donanım revizyonu mevcuttur - /01A ve /02A. Her ikisi de aynı işlevi görür. Revizyon eşleştirmesi gerekiyorsa, sipariş verirken takılı ünitenin etiketinden revizyonu belirtin.

Anahtar Özellikler

Yedek Referansı - A290-0854-V320

FANUC'un satış sonrası listesi, A20B-2002-0300'ün gerekli olduğu mil geri besleme uygulamaları için A290-0854-V320'yi ilgili bir yedek olarak listelemektedir. Alternatif bir referansla değiştirmeden önce, mekanik montajın, konektör tipinin ve Tip-B sinyal arayüzünün takılı amplifikatör ve motor konfigürasyonuyla eşleştiğini doğrulayın.

Arıza Teşhisi - Dahili Röle

A20B-2002-0300 üzerindeki dahili röle, mil amplifikatörünün arıza tespiti ve hız doğrulama işlevleri için kullandığı bir anahtar çıkışı sağlar. Mil hızı geri beslemesi kaybolursa veya röle çıkışı yoksa, amplifikatör bir mil alarmı üretir. PCB'yi değiştirmeden önce, montaj braketinin montaj konumundan kayıp olup olmadığını doğrulayın ve JY2 konektörünü korozyon, soğutucu kalıntısı veya bükülmüş pinler açısından inceleyin. Bir konektör arızası veya kaymış montaj, arızalı bir PCB ile aynı alarm belirtilerini üretir.

SSS

S1: Sürücü sisteminde mil kodlayıcı sensörü ne işe yarar?

JY2 terminali aracılığıyla Alpha serisi mil amplifikatörüne mil RPM geri beslemesi sağlar. Amplifikatör, değişen kesme yükleri altında komut edilen mil hızını korumak için bu sinyali kullanır. Geçerli bir geri besleme sinyali olmadan, amplifikatör hız döngüsünü kapatamaz ve bir mil alarmı üretir.

S2: Mil hızı normal görünüyor ancak takım değişiklikleri bir oryantasyon alarmıyla başarısız oluyor. A20B-2002-0300'ün nedeni olabilir mi?

Evet. Hız geri beslemesi mevcutsa ancak Z-darbe referansı (devir başına bir oryantasyon darbesi) yoksa veya aralıklıysa, mil komut edilen hızda dönebilir ancak takım değişimi için oryante olamaz. Montaj braketinin kayıp olup olmadığını kontrol edin - kaymış bir sensör konumu, hız geri beslemesini tamamen devre dışı bırakmadan Z-darbesini zayıflatır. PCB'yi değiştirmeden önce JY2 konektörünü inceleyin.

S3: /01A ve /02A revizyonları değiştirilebilir mi?

Her iki revizyon da aynı işlevsel rolü görür. Revizyonlar arasındaki küçük donanım değişiklikleri aynı elektriksel arayüzü ve montaj spesifikasyonunu korur. Çoğu durumda değiştirilebilirler. Takılı ünitenin etiketinden doğrulayın ve tam revizyon eşleştirmesi gerekiyorsa sipariş verirken revizyonu belirtin.

S4: A20B-2002-0300'ü değiştirdikten sonra, mil oryantasyonu hafif yanlış bir açıda duruyor. Yeni sensör arızalı mı?

Sensör değişiminden sonra, oryantasyon durma konumu tipik olarak yeniden sıfırlama gerektirir. Yeni sensörün açısal referansı orijinalinden biraz farklı olabilir. Durma açısı doğru şekilde hizalanana kadar CNC'nin mil parametre setindeki mil oryantasyon durma konumu parametresini küçük artışlarla ayarlayın.

S5: A290-0854-V320, A20B-2002-0300 için doğrudan bir yedek midir?

A290-0854-V320, satış sonrası listede bir yedek referansı olarak listelenmiştir. Değiştirmeden önce, mekanik montajın, braket geometrisinin, konektör tipinin ve Tip-B arayüz uyumluluğunun makinede takılı olan belirli motor ve Alpha serisi mil amplifikatörüyle eşleştiğini doğrulayın.
