Fanuc PC Board A20B-2100-0741 A20B21000741 A2OB-21OO-O741

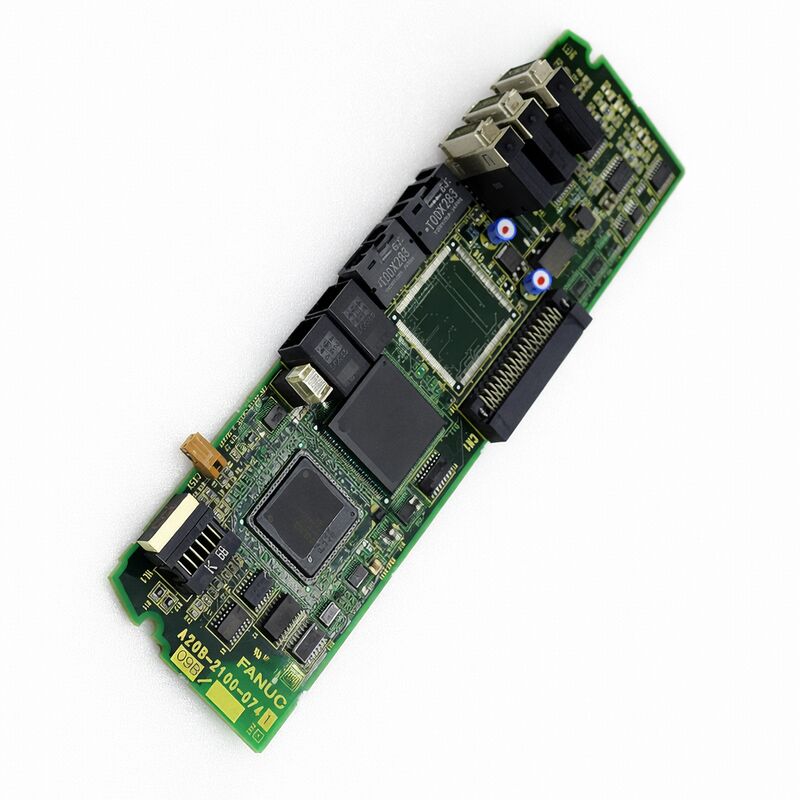

FANUC A20B-2100-0741

SVM2 Güçlendirici için Alfa i 2 Eksenli Servo Kontrol Panosu

Ana Açıklama

BuFANUC A20B-2100-0741birAlfa i servo amplifikatörler için kontrol panosu, özellikle bir2 eksenli servokontrol panosuiçinSVM2Uygulamalar.

Bu,A06B-6114Alfa i servo amplifier ailesi, genel bir ana kart veya panel kartından ziyade servo-amplifier kontrol katmanı için bir kart haline getirir.

Bu tablo genel bir CNC sistem PCB'den daha odaklı bir rol oynar.

Servo amplifikatörünün kontrol tarafına aittir, burada iki eksenli amplifikatör düzeninin, bağlantı düzeninin ve kontrol panosunun uyumluluğunun doğru servis çalışması için önemli olduğu yer.

Bir parça açıklaması, kartın Alpha i SVM2 kullanımını özel olarak belirtir ve kart tarafı bağlantılarını tanımlar.ENC1,ENC2,CXA2A,CXA2B, veCOP10A/COP10B, daha geniş bir CNC dolabında değil, amplifier montajı içinde rolünü güçlendirir.

Bakım ekipleri için, A20B-2100-0741 iki eksenli bir Alpha i servo amplifier tamir edilebilir kalır ve orijinal amplifier konfigürasyonunu geri yüklemek için doğru kontrol tahtası gerekli olduğunda en değerlidir.

Bu ortamda, kesin parça numarası eşleşmesi herhangi bir genel tanımdan daha önemlidir, çünkü pano orijinal SVM2 donanım yapısıyla uyumlu olmalıdır.

Parametreler Tablosu

Başvurular

BuA20B-2100-0741En uygun olan2 eksenli Alfa i servo amplifikatör tamiri,SVM2 modülünün yenilenmesi, veA06B-6114 güçlendirici donanımı kullanan makineler için servis desteğiServo amplifikatörün kendisinin tamir edilmeye değer olduğu ve orijinal iki eksenli konfigürasyonu geri getirmek için doğru kontrol panosuna ihtiyaç duyulduğunda özellikle yararlıdır.

Aynı zamanda...Kurum değişim programları,Eski FANUC servolu bakım, veAlfa i amplifikatör servisi için yedek parça stokları.

Pratik onarım çalışmalarında, hatanın güç aşamasına, motora veya dış makine kablosuna değil, amplifikatörün kontrol panosu tarafına daraltıldığı zaman en uygun olanıdır.

Sık Sorulan Sorular

S1: A20B-2100-0741 ne için kullanılır?
Bir2 eksenli Alfa i Servo kontrol tablosuiçinSVM2amplifier uygulamaları,A06B-6114Amplifier ailesi.

S2: Bu tam bir servo amplifier modülü mü?
Hayır.Servo güçlendirici montajının içindeki kontrol panosuBu ayrım önemli çünkü kart tam servo sürücü donanımının sadece bir parçasıdır.

S3: 2 eksenli atama neden önemlidir?
Çünkü tahta bir2 eksenli amplifikatör düzeniServis çalışmalarında, eksen sayısı uyumluluğu, konektör kullanımını ve amplifikatör konfigürasyonunu etkiler, bu nedenle evrensel bir Alpha i kartı olarak ele alınmamalıdır.

S4: Teknisyenler değiştirmeden önce neyi kontrol etmelidir?
Parça numarasını onaylamalı, amplifikatör modelini doğrulamalı, bağlantı alanını kontrol etmeli ve hatanın güç bölümünden, geri bildirim yolundan veya harici servo kablolamadan kaynaklanmadığından emin olmalıdırlar.

Amplifikatör montajı bir bütün olarak teşhis edildikten sonra kart düzeyinde bir değiştirme en anlamlısıdır.

S5: Neden tam parça eşleşmesi bu tahta için kritik?
Bu tahta belirli birAlfa i SVM2 iki eksenliBenzer görünen paneller hala farklı eksen sayımlarına veya amplifier ailelere ait olabilir.A20B-2100-0741Tam olarak daha güvenli bir onarım yöntemi.
