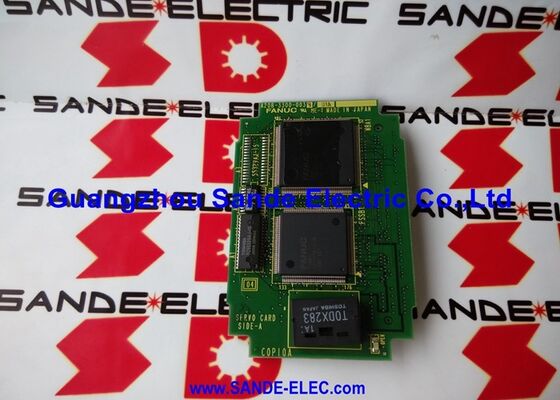

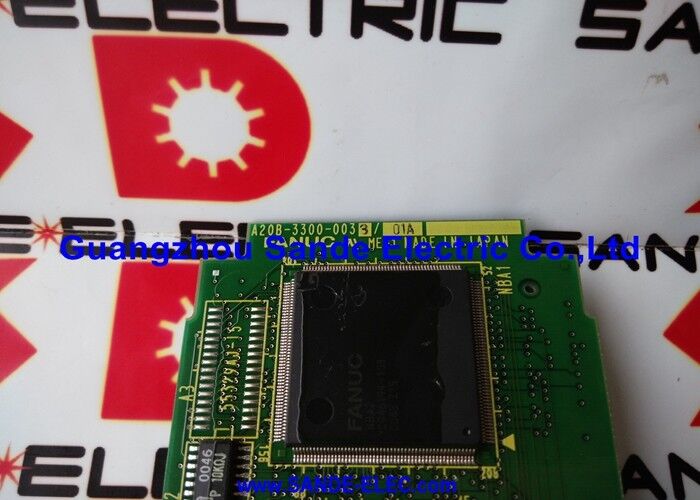

FANUC Axis kartı A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 FANUC 2 Kanallı FSSB Servo Controller Kartı 16i / 18i / 21i / FSSB Fiber Optic Interface / Plug-In Modülü

FSSB neden fiber optik servokomünikasyonun önemi

Modern FANUC CNC sistemlerindeki servo iletişim, optik fiber üzerinden hareket eder. Sebebi elektrik gürültüsüdür.

• Yüksek akımlı, yüksek frekanslı motor akımı anahtarlaması
• Büyük kondansatör bankaları 300~600VDC şarj
• Geniş bir frekans spektrumunda elektromanyetik emisyon üreten hızlı geçişli IGBT transistörleri

Bu ortamda, konum komutu sinyallerini taşıyan bir bakır kablo savunmasızdır. Servo komut kablosuna herhangi bir gürültü bağlantısı, konum komutuna gürültü ekler.Hız dalgalanması, ve işlenmiş iş parçasında yüzey finişini azaltır.

Fiber optik iletim elektromanyetik müdahaleye karşı tamamen bağışıklıklıdır. FSSB fiber optik bağlantısı aynı konum komutlarını ve kodlayıcı geri bildirim verilerini bakır kablo alternatifi gibi taşır.Ama ışık sinyali elektromanyetik alanlar ile bağlanamaz.. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Ana Özellikler

2 Kanal Kapasitesi Makineye Uyum Sağlama

A20B-3300-0033, tek bir plug-in kartından tam olarak 2 FSSB kanalı sağlar.

2 eksenlik dönme merkezi (X ve Z):Bir A20B-3300-0033 iki ekseni de kontrol eder.

Daha büyük bir sistemin 2 ekseni:Dört eksenli bir işleme merkezi için, bir A20B-3300-0033 ilk iki ekseni (tipik olarak X ve Y) ele alırken, ikinci bir kart Z ve dördüncü ekseni ele alır.Her kart kendi FSSB kanalında bağımsız olarak çalışır..

5 eksenli CNC'nin ilk 2 ekseninde:Birinci A20B-3300-0033, 1 ve 2 eksenleri kapsar; gereksinimlere göre diğer eksenlere ek kartlar uzatılır.

Plug-in mimarisi, eksen sayımının genişlemesini basitleştirir. Bir kart ekleyin ve CNC aynı ana panoda iki FSSB servo kanalı daha kazanır.

Uygulama Senaryoları

FSSB iletişim alarmı her iki denetlenen eksen üzerinde:Bir FANUC 18i dönme merkezi, hem X hem de Z eksenlerinde aynı anda FSSB iletişim alarmları üretir.A20B-3300-0033 servo kartı hata olarak tanımlanmıştır.Değiştirme, her iki eksende de FSSB iletişimini geri getirir.

Sistem genişlemesi:2 eksenli 21i CNC, 4 eksenli işlem için yeniden yapılandırılır. İkinci bir A20B-3300-0033 mevcut kartın yanında ana panoya monte edilir,Yeni eksen konfigürasyonu için gerekli iki ek FSSB kanalını sağlamak.

Sık Sorulan Sorular

S1: A20B-3300-0033, Alpha-i FSSB tipi amplifikatörlerden başka servo sürücülere bağlanabilir mi?

A20B-3300-0033, FANUC'un FSSB giriş portlarıyla donatılmış FANUC Alpha-i ve Beta-i servo amplifikatörleriyle uyumlu olan FANUC'un FSSB fiber optik protokolünü kullanır.Tipi A veya Tipi B seri arayüzleri kullanan eski Alfa serisi amplifikatörleri FSSB uyumlu değildir ve A20B-3300-0033'e bağlanamaz- Bu kartı takmadan önce servo sürücülerin arayüzünü onaylayın.

S2: FSSB düğüm adresi, güve zincirindeki her bir servo amplifier'e nasıl atanır?

FSSB adres atamaları, fiber optik zincirindeki amplifikatörlerin fiziksel sırası ile CNC parametre ayarları ile birlikte tanımlanır.Zincirdeki ilk güçlendirici genellikle en düşük adresi alırFSSB yapılandırma parametreleri CNC'de (FSSB ayar ekranı) amplifikatörlerin sayısını ve eksen atamalarını tanımlar.A20B-3300-0033 yedek cihazı yerleştirdikten sonra, mevcut FSSB parametreleri CNC'nin SRAM'inde kalır ve güçlendirilince otomatik olarak iletişimi yeniden kurmalıdır.

S3: Bir kart başarısız olursa iki A20B-3300-0033 kartı (4 eksenli) olan bir sistem çalışabilir mi?

Bir A20B-3300-0033 arızalanırsa, sadece kartın FSSB kanalındaki iki eksen alarm verir. Diğer kart ve iki ekseni normal çalışmaya devam eder.Makineler arızalı kartın değiştirilmesi sırasında kalan çalışma eksenlerini kullanarak sınırlı işlemler yapabilir.Bu kısmi işlem, PMC merdiveninin bazı eksenlerin engellenmesiyle makine döngüsünün yürütülmesine izin vermesine bağlıdır.

S4: Optik fiber kablosu özel muamele veya bakım gerektirir mi?

FSSB fiber kabloları keskin bükülmelerden, dar yarıçaplı yönlendirme ve mekanik hasarlardan korunmalıdır.Bağlantı uç yüzleri temiz tutulmalıdır. Optik bağlantı yüzlerindeki kirlilik ışık sinyalini zayıflatır.Bir FSSB iletişim hatasını kontrol ederken, A20B-3300-0033 kartının yanında fiber kablosunun ve konektörün durumunu kontrol edin.

S5: A20B-3300-0033 i nesil CNC'lere özel mi, yoksa 0i-D veya 30i sistemleriyle kullanılabilir mi?

A20B-3300-0033 FANUC Serisi 16i, 18i ve 21i (Model A ve B) için onaylanmıştır.Farklı CNC nesilleri farklı servo kart varyantlarını kullanır. 0i-D ve 30i platformları farklı ana kart donanımlarını kullanır ve kendi özel servo kartlarını gerektirir.A20B-3300-0033 16i/18i/21i nesli için doğru karttır ve 0i-D veya 30i servo kartlarıyla değiştirilemez.
