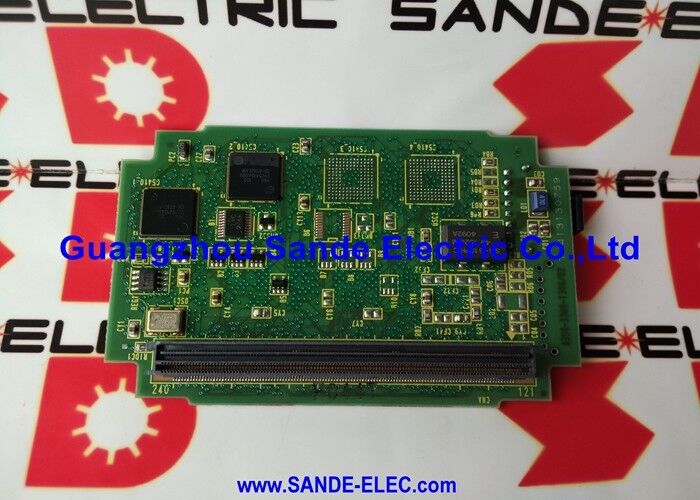

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 | 4 Eksenli i-B Serisi Servo Modülü — Seri 16i / 18i / 21i Model B için FSSB Takılabilir PCB

Parça Numarası: A20B-3300-0392

Üretici: FANUC Ltd. (Japonya)

Ürün Tipi: 4 Eksenli i-B Serisi Servo Modülü — Takılabilir PCB

Tek Kartta Dört Eksenli Servo Kontrol

A20B-3300-0392, FANUC'un i-B Serisi CNC için 4 eksenli FSSB servo modülüdür. 16i, 18i veya 21i Model B ana kartına takılır ve tek bir FSSB fiber optik kanal aracılığıyla CNC'nin servo kontrol yeteneğini dört eksene genişletir. Modülün yönettiği her eksen, CNC'den konum ve hız komutları alır, FSSB veri yolu üzerinden enkoder geri bildirimini işler ve kapalı döngü servo kontrolü için gerçek zamanlı konum verilerini geri gönderir.

"i-B" ibaresi, bu modülü Model B nesli bir bileşen olarak tanımlar — FANUC i Serisi platformunun ikinci donanım nesli olup, orijinal Model A kartlarının yerini almıştır. Model B mimarisi, servo kontrolü, FSSB arayüzünü ve sinyal işlemeyi ana kart grubundaki CPU işlemci, grafik denetleyici ve bellek modüllerinin (SRAM, DRAM, FROM) yanında monte edilen kompakt bir kartta entegre eden daha yüksek yoğunluklu bir takılabilir format kullanır.

Tipik bir 16i/18i/21i Model B kontrolünde, A20B-3300-0392, tamamı CNC kontrol ünitesini oluşturan birkaç takılabilir modülden biridir. FSSB kanalı, kartın optik konektöründeki fiber optik kablo aracılığıyla servo amplifikatör zincirine bağlanır.

A20B-3300 Serisi Bağlamı

A20B-3300 serisi, FANUC'un i Serisi CNC ve robot kontrolcülerine yönelik takılabilir modüllerini kapsar. Bu aile içinde:

• 4 eksenli varyantlar (A20B-3300-0392 dahil) tek bir FSSB zincirinde 4 adede kadar kontrollü eksene sahip makineler için kullanılır
• 6 eksenli varyantlar 5 veya 6 eksenli konfigürasyonlar için kullanılır
• 8 eksenli varyantlar tek bir modülde en yüksek eksen sayısını sağlar

Tüm A20B-3300 serisi modüller, Model B ana kartı için aynı takılabilir form faktörünü paylaşır. Eksen sayısı konfigürasyonları arasında değiştirilemezler.

Anahtar Özellikler

SSS

S1: CNC, bu modül tarafından yönetilen eksenlerde servo alarm 360 veya 361 gösteriyor. İlk teşhis adımı nedir?

360/361 alarmları FSSB iletişim hatalarıdır. Öncelikle A20B-3300-0392'yi ana karttaki yuvasına tekrar takın — marjinal bir konektör teması en yaygın nedendir. Ardından, modülün optik konektöründen zincirdeki ilk servo amplifikatöre giden FSSB fiber optik kablosunu inceleyin. Hasarlı veya kirlenmiş bir fiber uç yüzü, o zincirdeki tüm eksenlerde iletişimi aynı anda keser.

S2: A20B-3300-0392, aynı CNC'deki daha önceki Model A servo modüllerinin yerini mi alıyor?

Hayır. Model A ve Model B CNC sistemleri fiziksel olarak farklı ana kart mimarileri kullanır. Model A kartları farklı bir takılabilir format kullanır. A20B-3300-0392, yalnızca Model B (i-B serisi) ana kartları için geçerlidir. Sipariş vermeden önce CNC'nin bir Model B varyantı olduğundan emin olun.

S3: Kart inceleme için çıkarıldı. Yeniden takıldıktan sonra yeniden başlatılması gerekiyor mu?

A20B-3300-0392, CNC parametrelerini saklamaz. Tüm eksen parametreleri CNC'nin FROM/SRAM'ında bulunur. Yeniden takıldıktan sonra, CNC güç açıldığında parametrelerini normal şekilde okur. Yeniden başlatma adımı gerekmez.

S4: 6 eksenli bir makine A20B-3300-0392'yi (4 eksenli modül) kullanıyor. Ek eksenler nasıl kontrol ediliyor?

6 eksenli bir makinede, kalan eksenleri işlemek için ikinci bir servo modülü — ister başka bir 4 eksenli kart ister 2 eksenli bir modül — takılır. Aynı Model B ana kartına ilgili yuvalarına iki modül takılabilir. Her birinin, atanan eksenleri için servo amplifikatörlere bağlanan kendi FSSB fiber optik zinciri vardır.

S5: Yedek bir A20B-3300-0392 nereden temin edilir?

FANUC satış sonrası, A20B-3300 serisi modüller için değişim stoğu tutar. Uzman FANUC CNC tamir şirketleri test edilmiş değişim üniteleri sunar. Acil tamir gerektiren bir Model B kontrolü için, tam sistem test riglerine sahip şirketler, sevkiyat öncesinde modülün işlevini bir 16i/18i/21i platformunda doğrulayabilir.
