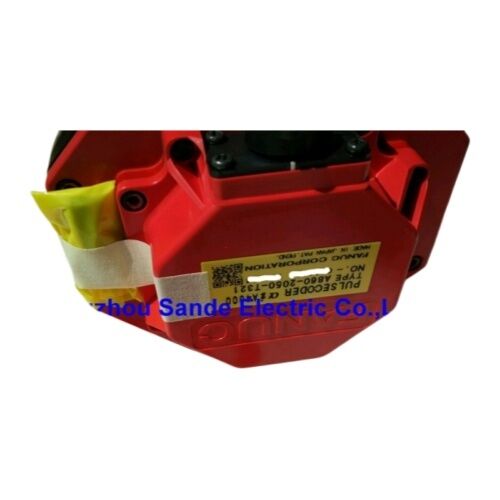

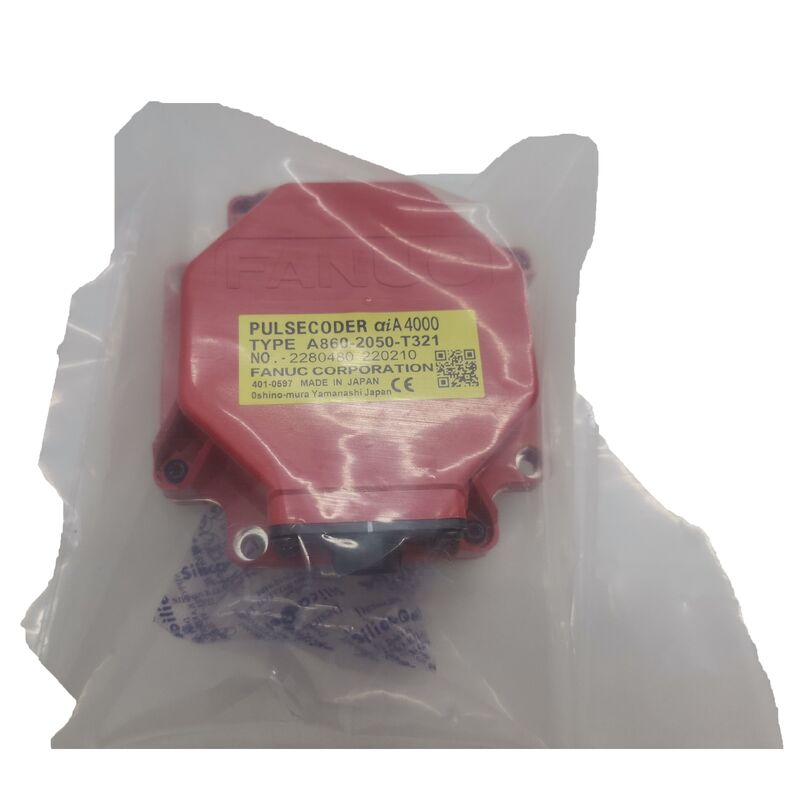

FANUC A860-2050-T321 Darbeli Kodlayıcı — Alpha i Serisi AC Servo Motorlar için aiA4000 Mutlak Kodlayıcı

Bir CNC makinesinin gerçekleştirdiği her konumlandırma komutu, kontrolün motor milinin tam olarak nerede olduğunu bilmesiyle başlar. FANUC A860-2050-T321 FANUC'un Alpha i serisi servo motorlarında bu bilgiyi sağlayan mutlak darbeli kodlayıcıdır — yüksek çözünürlüklü, IP67 dereceli mutlak kodlayıcı yirmi yıldır üretimde olan hassas işleme merkezlerini, tornalama merkezlerini ve endüstriyel robotları güçlendiren orta ila büyük çerçeveli Alpha i motor ailesi için üretilmiştir.

Mutlak Geri Besleme — Referans Noktası Bulma Gerekmez

"Mutlak" tanımı, bu kodlayıcıyı artımlı alternatiflerden ayıran şeydir ve üretim ortamlarında önemlidir. Motor milinin her açısal konumu, A860-2050-T321'den benzersiz bir kod çıktısına eşlenir. Bir makine kapatıldıktan sonra güç geri geldiğinde — planlı veya plansız — FANUC servo amplifikatörü kodlayıcıyı okur ve eksen konumunu hemen bilir.

Eksen hareketi yok. Referans noktası bulma döngüsü yok. Bekleme yok.

Referans noktası bulma dizilerinin her yeniden başlatmada dakikalar ekleyebildiği otomatik hücreler ve çok eksenli işleme merkezleri için bu, doğrudan üretken çalışma süresine dönüşür. Beklenmeyen güç kesintilerinden sonra da önemlidir: makine nerede durduğunu bilir, bu da kesintiye uğrayan operasyonların artımlı bir geri besleme sistemine göre daha kolay kontrollü bir şekilde devam etmesini sağlar.

Teknik Özellikler

aiA4000 Tanımını Anlamak

aiA4000, hem kodlayıcı neslini hem de geri besleme protokolünü tanımlar. "ai" öneki, bunun Alpha i serisi olduğunu doğrular — FANUC'un orijinal Alpha serisinin yerini alan ve geliştirilmiş çözünürlük, FSSB (FANUC Seri Servo Veriyolu) iletişimi ve aralık genelinde geliştirilmiş çevresel sızdırmazlık sunan FANUC'un ikinci nesil AC servo motor platformudur.

Tanımdaki A4000 bileşeni, kodlayıcının FANUC'un aiA çözünürlük ailesindeki konumuna atıfta bulunur. Bu 20-bit mutlak kodlayıcı, servo amplifikatörüne her şaft açısında yoğun bir konum verisi akışı sağlar, bu da modern yüksek hızlı konturlama ve hassas konumlandırma gereksinimlerini karşılayan sıkı kontrol döngülerine olanak tanır.

IP67 Koruması — Makine Aleti Ortamı İçin Üretilmiştir

Kapalı IP67 muhafaza isteğe bağlı bir ekstrası değildir — üretim makine aletindeki bir servo motorun içinde yaşayan bir kodlayıcı için temel bir gereksinimdir. IP67, tam toz dışlaması ve bir metre derinliğe kadar su altında kalmaya dayanıklılık anlamına gelir. Pratik işleme açısından bu şunları kapsar:

• Yüksek basınçlı mil içi ve taşmalı soğutma sistemlerinden gelen soğutucu spreyi
• Uzun süreli kesimler sırasında makine içine nüfuz eden kesme sıvısı sisi
• İşler arasında veya vardiya sonunda yapılan yıkama temizliği
• İklim kontrollü atölyelerde sıcaklık döngüsünden kaynaklanan yoğuşma

Yetersiz sızdırmazlık olmadan, optik kodlayıcı elemanları bu koşullarda zamanla bozulur — aralıklı konum hatalarına, FANUC servo alarmlarına ve nihayetinde kodlayıcı arızasına yol açar. IP67 yapısı, daha düşük dereceli kodlayıcıların erken arızalanacağı yerlerde servis ömrünü uzatır.

Uyumlu Alpha i Motor Aralığı

A860-2050-T321, FANUC Alpha i -B serisi servo motorlar için fabrikada takılan kodlayıcıdır — Alpha i ailesindeki orta ve daha büyük çerçeveli modeller. FANUC'un motor belgelerine ve uzman kodlayıcı tedarikçilerine göre bu, kompakt αiS4/3000-B'den yüksek torklu αi50 varyantlarına kadar geniş bir motor boyutunu kapsar, şunlar dahil:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — hepsi -B serisi konfigürasyonunda

Motor parça numarasındaki -B tanımı, bu motorların önceki IP67 olmayan kodlayıcı varyantları yerine aiA4000 IP67 dereceli kodlayıcıyı kullandığını gösterir. Belirli motor modeliniz için doğru darbeli kodlayıcı olduğundan emin olmak için sipariş vermeden önce daima motor son ekini doğrulayın.

Bu Kodlayıcı Bugün Nerede Çalışıyor

A860-2050-T321 darbeli kodlayıcılı FANUC Alpha i servo motorlar, 2000'lerin ortasından günümüze kadar çok geniş bir CNC ekipmanı yelpazesine kurulmuştur:

CNC İşleme Merkezleri — Mazak, Makino, Okuma, DMG Mori ve Doosan gibi büyük üreticilerin yatay ve dikey işleme merkezlerindeki birincil X, Y, Z ve B/C eksen sürücüleri, FANUC 16i, 18i, 30i ve 31i kontrollerini kullanır

CNC Tornalama ve Freze-Tornalama Merkezleri — çok eksenli tornalar ve freze-tornalama platformlarındaki eksen servo sürücüleri ve alt iş mili sistemleri

FANUC Endüstriyel Robotlar — M ve R serisi robotlardaki eklem sürücü eksenleri, daha büyük Alpha i motor çerçevelerinin yüksek yük kapasiteli bilek ve dirsek eklemlerinde kullanıldığı yerler

Özel Üretim Hatları — FANUC Alpha i motorlarının tahrikli eksen sürücülerini sağladığı servo tahrikli transfer sistemleri, palet değiştiriciler ve otomasyon hücreleri

Onarım Yapılabilirliği Hakkında Bir Not

Bu, doğrudan ele alınmaya değer çünkü kodlayıcı onarım pazarı önemli bir kafa karışıklığı yaratıyor. FANUC'un aiA4000 darbeli kodlayıcıları kapalı üniteler olarak üretilir ve dahili optik disk ve kuplaj geleneksel anlamda sahada servis edilebilir değildir. Bazı tedarikçiler onarım yeteneği iddia etse de, FANUC CNC test riglerine sahip uzman kodlayıcı hizmetleri, bu ünitelerin gerçek onarımının nadir olduğunu tutarlı bir şekilde belirtmektedir — arıza teşhisi ve değiştirme gerçekçi servis seçenekleridir.

Kodlayıcı arızalarıyla uğraşan bakım ekipleri için pratik seçenekler, doğrulanmış işlevsel bir üniteyle (yeni veya test edilmiş kullanılmış) değiştirme veya değiştirmeye karar vermeden önce arızayı doğrulamak için gerçekçi servo sürücü koşulları altında test yapabilen uzman bir FANUC motor onarım tesisine başvurmaktır.

SSS

S1: Hangi FANUC servo motorlar A860-2050-T321 darbeli kodlayıcıyı kullanır?

Bu kodlayıcı, αiS4/3000-B'den αi8, αi12, αi22, αi30, αi40 ve αi50 -B varyantlarına kadar modelleri kapsayan FANUC Alpha i -B serisi AC servo motorlara takılır. Motor parça numarasının -B son ekiyle bittiğini kontrol edin — bu tanım özellikle IP67 aiA4000 kodlayıcı varyantını belirtir.

S2: A860-2050-T321'in çözünürlüğü nedir?

A860-2050-T321, FANUC'un yüksek hızlı seri iletişim bağlantısı aracılığıyla FANUC servo amplifikatörüne yüksek çözünürlüklü şaft açısı verileri sağlayan 20-bit mutlak konum mimarisi kullanır. Bu çözünürlük, modern CNC işleme ve robotik uygulamalarının gerektirdiği sıkı konumlandırma ve konturlama toleranslarını destekler.

S3: Bu kodlayıcı ile hangi FANUC CNC kontrolleri uyumludur?

A860-2050-T321, 2000'lerin ortasından günümüze kadar üretilen makine aletleri ve robotlardaki baskın FANUC platformları olan 0i, 16i/18i/21i ve 30i/31i/32i ailelerindeki CNC kontrolleriyle eşleştirilmiş FANUC servo amplifikatörleriyle (αi serisi SVM modülleri) çalışır.

S4: Bir servo motor kodlayıcısı için IP67 koruması neden önemlidir?

CNC makine aletlerindeki servo motor kodlayıcıları sürekli olarak soğutucu spreyi, kesme sıvısı sisi ve yıkama döngülerine maruz kalır. Yetersiz sızdırmazlık olmadan, nem ve kirlilik zamanla optik algılama bileşenlerini bozar, konum hatalarına ve nihayetinde kodlayıcı arızasına yol açar. IP67 — tam toz dışlaması ve 1 metreye kadar su altında kalma — kodlayıcının üretim işleme ortamlarında servis ömrü boyunca güvenilir çalışmasını sağlar.

S5: A860-2050-T321 arızalanırsa onarılabilir mi?

Gerçek onarım nadiren pratiktir. FANUC, aiA4000'i kapalı bir ünite olarak üretir ve dahili optik montaj, saha sökümü için tasarlanmamıştır. Uzman FANUC kodlayıcı hizmetleri özel test rigleri kullanarak arıza teşhisi yapabilir, ancak çoğu arıza durumunda doğru işlem, doğrulanmış işlevsel bir üniteyle değiştirmektir. Değiştirmeden önce, hatanın kabloda veya amplifikatörde değil, kodlayıcıda olduğundan emin olun — bilinen iyi bir motorda test yapmak kesin teşhis adımıdır.
