ABB RTAC-01 Darbe Kodlayıcı Arayüz Modülü

ACS800 ve DCS800 Sürücüler İçin | 15V / 24V DC | Diferansiyel ve Tek Uçlu | A/B/Z Kanalları | Maks. 200 kHz | IP20 | 1.5 kV İzolasyon | YUVASI 1 / YUVASI 2 | Parça No. 3AFE64610805

Hız Geri Besleme Doğruluğu Gerçekten Önemli Olduğunda

Açık döngü AC sürücü kontrolü birçok uygulama için yeterlidir. Fanlar, pompalar, basit konveyör sistemleri — bunların motor milinin ne kadar hızlı döndüğünü tam olarak bilmeleri gerekmez. Ancak, bir süreç değişken yükler altında sıkı hız düzenlemesi, konuma kontrollü hareket veya koordineli çoklu sürücü senkronizasyonu gerektirdiği anda, açık döngü çalışma hızla yeteneklerini tüketir.

Döngüyü kapatmak geri besleme gerektirir. Gerçek, mil seviyesinde geri besleme. ABB RTAC-01, ABB ACS800 ve DCS800 sürücü platformları için bunu sağlayan opsiyon modülüdür — standart bir enkoderin ham darbe çıkışını, sürücünün kontrol yazılımının gerçek kapalı döngü vektör kontrolünü yürütmek için ihtiyaç duyduğu hız ve konum verilerine çeviren kompakt bir arayüz kartıdır.

Doğrudan sürücünün RMIO kart yuvasına veya bir DIN rayı üzerindeki harici bir AIMA-01 G/Ç Modül Adaptörüne takılan RTAC-01, motor milindeki fiziksel bir enkoder ile sürücünün içindeki kontrol zekası arasındaki boşluğu doldurur — hem diferansiyel hem de tek uçlu enkoder türleri için, seçilebilir besleme voltajı ve sürücünün hassas mantık devrelerini saha tarafındaki bozulmalardan koruyan elektriksel izolasyon için düzenlemelerle.

Teknik Özellikler

Modülün İçinde: Ne Yapar ve Nasıl

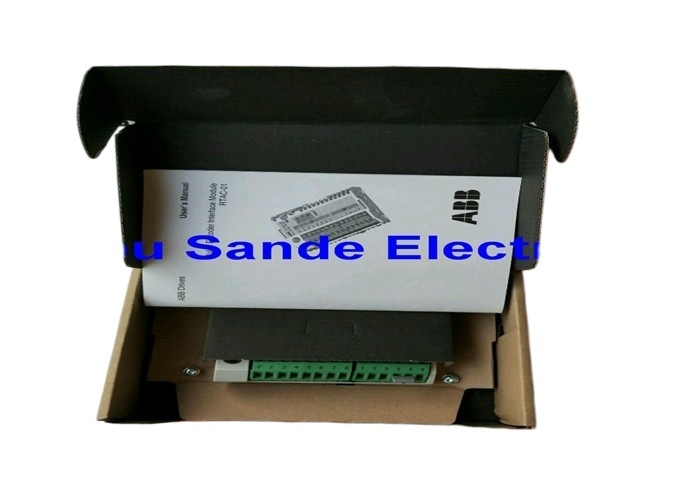

RTAC-01'in temel işlevi, standart bir enkoderin karesel darbe akışını ACS800'ün motor kontrol yazılımının kullandığı geri beslemeye çevirmektir. Fiziksel olarak, modülün yüzünde iki terminal bloğu bulunur: X1 enkoder güç bağlantıları için (15V veya 24V çıkış için voltaj seçimi jumper'ı ile) ve X2 enkoder sinyal bağlantıları için — A, B ve Z kanalları için diferansiyel çiftler.

ACS800'ün Yuva 1 veya Yuva 2'sine takıldığında, 38-pin'lik bir konnektör tüm sinyal ve güç bağlantılarını sürücüye otomatik olarak yapar. İki vida modülü mekanik olarak sabitlerken aynı zamanda G/Ç kablo kalkanı topraklama noktasını sağlar ve RTAC-01 ile RMIO kartı arasındaki GND sinyallerini birbirine bağlar. Bu birleşik mekanik ve elektriksel bağlantı düzenlemesi pratik bir tasarım detayıdır: doğru vida montajı, hem EMC uyumluluğu hem de doğru modül çalışması için ABB kılavuzunda temel olarak belgelenmiştir.

Kodlayıcı sinyal kanalları, sürücünün mantık devrelerinden, güç kaynağından ve toprak topraklamasından elektriksel olarak izole edilmiştir, bir dakika boyunca 1.5 kV AC'de test edilmiştir. Bu izolasyon, RTAC-01'in motor milinin (ve ona bağlı enkoderin) aksi takdirde doğrudan sürücünün RMIO kartına ulaşacak elektriksel bozulmalara maruz kalabileceği endüstriyel ortamlarda kurulmasına olanak tanır.

Desteklenen Kodlayıcı Türleri ve Kablo Uzunluğu Etkileri

Dört fiziksel kodlayıcı çıkış türü desteklenir:

Diferansiyel push-pull300 metreye kadar kablo uzunluklarını destekleyen en yüksek performanslı yapılandırmadır. Diferansiyel çift (A+/A−, B+/B−, Z+/Z−), enkoder kablolarının motor güç iletkenleriyle kablo tepsilerini paylaştığı endüstriyel sürücü uygulamalarında norm olan elektriksel olarak gürültülü ortamlarda uzun kablo uzunluklarını uygulanabilir hale getiren ortak mod gürültü reddi sağlar.

Tek uçlu push-pull200 metreye kadar destekler. Her kanaldan yalnızca pozitif sinyal kullanılır; negatif giriş bağlantısı kesilir veya modülün dahili yapılandırması aracılığıyla işlenir.

Açık kolektör ve açık verici kodlayıcılar 100 metreye kadar desteklenir, modül tarafında uygun çekme direnci yapılandırmaları gereklidir. Açık verici (kaynak) çıkışlar için, ABB kılavuzu 15V çalışma için 1.0–1.5 kΩ ve 0.5W ve 24V çalışma için 1.8–2.2 kΩ ve 0.5W çekme direnci değerleri belirtir.

200 kHz maksimum giriş frekansı, tüm kodlayıcı türleri için üst sınırdır. Devir başına verilen bir kodlayıcının darbe sayısı için bu, doğrudan desteklenen maksimum motor hızına dönüşür — 1024 ppr'lik bir kodlayıcı, yaklaşık 11.700 RPM'de 200 kHz sınırına ulaşır, bu da çoğu endüstriyel motor uygulamasını rahatlıkla kapsar.

Kodlayıcı İçin Güç Kaynağı Hususları

RTAC-01, kendi çalışması için ACS800'ün dahili 250 mA güç kaynağından 55 mA çeker. Sürücünün dahili güç kaynağı modül aracılığıyla (X1 üzerindeki V OUT terminali aracılığıyla) enkoderi güçlendirmek için de kullanıldığında, RTAC-01 ve enkoderin toplam akım tüketimi, sürücünün mevcut 250 mA bütçesini aşmamalıdır.

ABB'nin kılavuzu ve ürün belgeleri bu kısıtlama konusunda nettir: sürücünün dahili güç kaynağı enkoderi güçlendirdiğinde, ek opsiyon modülleri takılamaz. Bu, çoklu opsiyon yapılandırmaları için pratik bir sistem entegrasyonu hususudur — uygulamanın hem RTAC-01 hem de diğer güç gerektiren opsiyon modüllerini (RDIO-01 dijital G/Ç genişletmesi gibi) gerektirmesi durumunda, yapılandırmaya karar vermeden önce kodlayıcı besleme akımı bütçesi hesaplanmalıdır.

Güç kısıtlı yapılandırmalar için çözüm harici bir kodlayıcı güç kaynağıdır. Harici bir güç kaynağı kullanıldığında, X1 terminal bloğundaki voltaj seçimi jumper'ı, sürücünün dahili güç kaynağını V OUT terminalinden ayırmak için çıkarılmalıdır.

Üç Teşhis LED'i: Ne Anlatırlar

RTAC-01, sürücünün parametre ekranına bağlantı gerektirmeden anında görsel durum sağlayan üç teşhis LED'i taşır:

CHA (yeşil) — Enkoder A kanalı darbeleri ürettiğinde aktif. Yanıp sönen bir desen, enkoderin döndüğünü ve sinyalin alındığını doğrular. Motor dönüşü sırasında sürekli olarak karanlık bir LED, A kanalında sinyal kaybı olduğunu gösterir — enkoder bağlantısını ve kablo bütünlüğünü kontrol edin.

CHB (yeşil) — B kanalı için aynı işlev. Dönüş sırasında hem CHA hem de CHB'nin yanması ve aktif olması, geçerli karesel sinyal alımını doğrular.

WD/INIT (sarı) — Modülün çalışma durumunu gösterir. ABB kılavuzu, sürücü modülü yapılandırırken (güç açma başlatma sırasında) bu LED'in yandığını belirtir. Başlatma süresinden sonra kalıcı yanma, modül ile sürücünün RMIO kartı arasında bir iletişim sorunu olduğunu gösterebilir.

Bu LED'ler, bir ACS800 kurulumunda hız geri besleme sorunlarını gidermede ilk teşhis durağıdır. CHA veya CHB, motor çalışırken herhangi bir aktivite göstermiyorsa, arıza izolasyonu basittir: enkoder donanımı, enkoder kablosu veya RTAC-01 modülü — bu sırayla.

Sürücü Parametreleri Aracılığıyla Programlama

RTAC-01'in bağımsız bir yapılandırma arayüzü yoktur — tamamen ACS800 sürücü parametreleri, özellikle Parametre Grupları 50 ve 51 (geri besleme yapılandırması) ve Grup 98 (opsiyon modülü yapılandırması) aracılığıyla programlanır. Bu parametreler, devir başına kodlayıcı darbe sayısını, yön mantığını ayarlar ve sürücüye modülün hangi yuvada olduğunu ve geri besleme verilerinin motor kontrol algoritmasına nasıl uygulanması gerektiğini söyler.

Güç açma sırasında WD/INIT LED'inin davranışı, bu parametre değişiminin gerçekleştiğinin görsel göstergesidir: sürücü, 38-pin'lik konnektör aracılığıyla modülün kimliğini okur, uyumluluğu doğrular ve uygun yapılandırmayı yükler. Döndürmeli anahtar yok, DIP anahtarı yok, bağımsız bir devreye alma aracı yok — tüm yapılandırma, sürücünün standart parametre ortamı aracılığıyla halledilir, bu da kodlayıcı geri beslemesinin diğer tüm sürücü devreye alma görevleriyle aynı iş akışı içinde ayarlandığı anlamına gelir.

Modül, doğrudan RMIO kartına değil, harici bir AIMA-01 G/Ç Modül Adaptörüne monte edildiğinde, düğüm kimliği seçici (S1) 16–31 aralığında benzersiz bir adrese ayarlanmalıdır. Varsayılan konum 0, düğüm kimliği 16'ya karşılık gelir. Bu düğüm adresi, sürücünün RTAC-01'i aynı adaptördeki diğer modüllerden ayırt etmesini sağlar.

Sıkça Sorulan Sorular

S1: RTAC-01, 15V veya 24V dışındaki bir besleme voltajı gerektiren enkoderlerle kullanılabilir mi?

Modül, V OUT terminali aracılığıyla enkoder'e 15V DC (varsayılan, X1'deki 4-5 terminalleri arasında jumper) veya 24V DC (X1'deki 5-6 terminalleri arasında jumper) sağlar. Diğer besleme voltajları gerektiren enkoderler — en yaygın örnek 5V TTL enkoderlerdir — harici bir güç kaynağından beslenmelidir, jumper modülün X1 terminalinden çıkarılarak dahili güç kaynağının V OUT'tan bağlantısı kesilmelidir. RTAC-01'in özellikle 15V ve 24V enkoder sinyal seviyeleri için tasarlandığını unutmayın; 5V TTL enkoderler için ABB, TTL seviyesi arayüzü için özel olarak üretilmiş RTAC-03 modülünü sunmaktadır. 5V TTL enkoder sinyallerini 15V veya 24V besleme için yapılandırılmış bir RTAC-01'e bağlamak geçerli sinyal alımı sağlamaz.

S2: Diferansiyel push-pull enkoder ile RTAC-01 kullanıldığında maksimum enkoder kablo uzunluğu nedir?

ABB'nin RTAC-01 Kullanım Kılavuzu, diferansiyel push-pull enkoder bağlantıları için maksimum 300 metre kablo uzunluğu belirtir. Bu, en iyi durumdaki kablo çalıştırma kapasitesini temsil eder ve yalnızca uygun şekilde blendajlanmış bükümlü çift kablo kullanıldığında, blendaj modülün SHLD terminalinde (modüldeki topraklama vidaları) topraklanmış olduğunda geçerlidir. Yetersiz blendajlı daha uzun çalıştırmalar veya yüksek akımlı motor kablolarının yakınında paralel yönlendirme, belirtilen kablo uzunluğu içinde bile etkili gürültü marjını azaltır. Değişken frekanslı sürücülere yakın zorlu kurulumlar için, kablo ayrımı ve uygun blendaj uygulaması, uzun kablo mesafelerinde güvenilir enkoder sinyal kalitesinin birincil belirleyicileridir.

S3: WD/INIT LED'i güç açıldıktan sonra yanık kalıyor ve sürücü bir hata gösteriyor. İlk olarak ne kontrol edilmeli?

WD/INIT LED'i, sürücü modülü 38-pin'lik konnektör aracılığıyla yapılandırırken başlatma dizisi sırasında yanar. Normal başlatma süresinden sonra yanık kalırsa, sürücü-modül iletişimi başarıyla tamamlanmamıştır. En yaygın nedenler mekaniktir: modül yuvaya tam oturmamıştır (kilitleme klipsleri kilitlenmemiştir), iki vida tam sıkılmamıştır (bu hem GND bağlantılarını hem de EMC performansını etkiler) veya modül yanlış yuvaya takılmıştır (kullanımdaki ACS800 varyantı için sürücü belgelerine göre doğrulayın). Mekanik oturma onaylanırsa, ACS800'ün Uygulama Programı sürümünün ASXR7000 veya daha yenisi olduğundan emin olun, çünkü önceki sürümler RTAC-01'i desteklememektedir. Son olarak, Grup 98'deki sürücü parametrelerinin modülü doğru yuvada tanıyacak şekilde yapılandırıldığını doğrulayın.

S4: RTAC-01, her iki yuvada da başka opsiyon modülleri bulunan bir ACS800'e takılabilir mi?

RTAC-01, ACS800'ün RMIO kartındaki iki opsiyon yuvasından birini (YUVASI 1 veya YUVASI 2) kaplar. Her iki yuva da başka opsiyon modülleriyle doluysa, RTAC-01 alternatif olarak bir DIN rayına monte edilen ve ayrı bir kablo aracılığıyla sürücüye bağlanan bir AIMA-01 G/Ç Modül Adaptörüne takılabilir. AIMA-01 kullanıldığında, RTAC-01 üzerindeki düğüm kimliği seçici benzersiz bir adrese ayarlanmalıdır. Ek olarak, tüm opsiyon modülleri arasında paylaşılan 250 mA güç kaynağı bütçesi kontrol edilmelidir: RTAC-01'in 55 mA tüketimi, diğer takılı opsiyonların akım gereksinimleri ve enkoderin kendisiyle birlikte 250 mA sınırına yaklaşıyorsa, harici bir kodlayıcı beslemesi gereklidir.

S5: RTAC-01 hem ACS800 hem de DCS800 sürücü serileriyle uyumlu mu?

Evet. RTAC-01, ABB tarafından hem ACS800 AC sürücü platformu hem de DCS800 DC sürücü platformu ile kullanım için belirtilmiştir. ACS800 uyumluluğu Uygulama Programı sürümü ASXR7000 veya daha yenisini gerektirir. DCS800 kurulumları için, geçerli firmware sürümü gereksinimi DCS800 sistem belgelerine göre doğrulanmalıdır. Fiziksel kurulum prosedürü — RMIO kartında YUVASI 1 veya YUVASI 2, 38-pin otomatik bağlantı, iki vida sabitleme ve topraklama — her iki sürücü ailesi için de aynıdır. Programlama, ilgili sürücünün parametre grupları aracılığıyla yapılır, belirli parametre numaraları ACS800 ve DCS800 firmware ortamları arasında farklılık gösterir.
