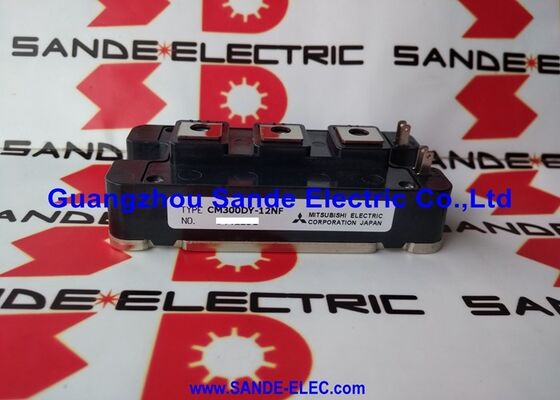

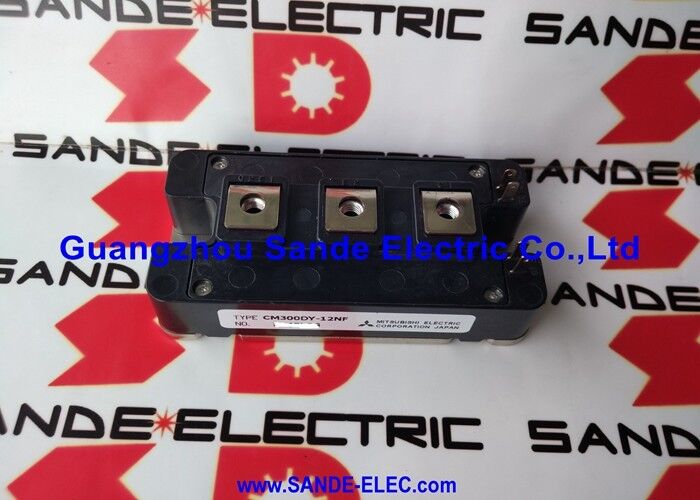

Mitsubishi IGBT Güç Modülü CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF | Powerex Dual IGBTMOD™ NF-Serisi — 300A / 600V / Yarım Köprü / Süper Hızlı FWDi / Endüstriyel Güç Dönüşümü

Çift IGBTMOD — Yarım Köprü Yapı Taşı

CM300DY-12NF bir yarım köprüdür; üç fazlı bir invertörün bir faz ayağını oluşturan seri konfigürasyondaki iki IGBT transistörü. Altılı paket formatının (Fuji 6MBP gibi) tüm üç faz ayağını tek bir modülde entegre ettiği yerde, CM300DY-12NF aynı anda tek faz ayağı sağlar; üç CM300DY-12NF modülü tam bir üç fazlı köprü oluşturur.

Üst IGBT (yüksek taraf):Pozitif DC bara bağlantısını motor faz çıkışına geçirir.

Daha düşük IGBT (düşük taraf):Motor faz çıkışını negatif DC bara dönüşüne değiştirir.

Her bir IGBT, IGBT kapalıyken endüktif motor yükleri için dönüş akımı yolunu sağlayan, ters bağlanmış, süper hızlı kurtarma serbest tekerlek diyotuna (FWDi) sahiptir.

Temel Özellikler

Uygulamalar

Endüstriyel motor sürücüleri:400V beslemeden 37–75kW sınıfındaki endüksiyon motorları için değişken frekanslı sürücüler — 300A / 600V yarım köprü modülü, modül başına bir faz ayağı sağlar ve üç modül tam üç fazlı invertörü tamamlar.

Endüstriyel invertörler:Endüstriyel ve ticari kurulumlarda kesintisiz güç kaynakları (UPS), aktif güç filtreleri ve şebekeye bağlı invertör sistemleri için DC'den AC'ye dönüşüm.

Yüksek güçlü anahtar modlu güç kaynakları:CM300DY-12NF'nin 300A sürekli akımının yüksek güçlü DC dönüşümüne olanak sağladığı endüstriyel elektrokimyasal prosesler, plazma ekipmanları ve yarı iletken üretim ekipmanları için büyük SMPS tasarımları.

Çekiş invertörleri:300A sınıfı anahtarlama gerektiren raylı araç yardımcı invertörleri ve endüstriyel araç tahrik sistemleri.

Yenilenebilir enerji:Güvenilir 600V sınıfı, 300A anahtarlama kapasitesi gerektiren rüzgar türbini dönüştürücü aşamaları ve şebeke ölçekli güneş enerjisi invertörü tasarımları.

Kaynak ve plazma kesme:İnvertör tabanlı kaynak güç kaynakları ve plazma kesme sistemleri; modülün hızlı anahtarlaması verimli yüksek frekanslı invertör çalışmasına olanak tanır.

Yüksek gerilim darbe uygulamaları:CM300DY-12NF'nin 600V engelleme ve 300A anahtarlama kapasitesi, bilimsel ve endüstriyel araştırma uygulamalarına yönelik darbeli güç sistemlerinde de uygulanmıştır.

SSS

S1: Tam bir üç fazlı invertör oluşturmak için kaç tane CM300DY-12NF modülüne ihtiyaç vardır?

Üç modül — faz ayağı başına bir tane (U, V, W). Her CM300DY-12NF, bir çıkış fazı için üst ve alt IGBT anahtarlarını sağlar. Üç modül, tam üç fazlı köprüyü oluşturmak için DC bara ve çıkış fazı bağlantılarında paralel bağlanır. Bu modüler yaklaşım, yalnızca bir modül arızalandığında tüm köprüyü değiştirmeye gerek kalmadan her fazın değiştirilmesine olanak tanır.

S2: CM300DY-12NF'deki süper hızlı kurtarma FWDi'nin önemi nedir?

Bir IGBT açıldığında, endüktör akımını ileten tamamlayıcı serbest diyotun iletimi durdurması gerekir; ancak yavaş toparlanan diyot, blokaj durumuna ulaşmadan önce büyük bir ters toparlanma akımı artışı üretir. Bu ani artış anahtarlama IGBT'sinden geçerek anahtarlama kayıplarını artırır ve EMC gürültüsü üretir. NF serisi süper hızlı kurtarma FWDi, bu ani artışı en aza indirerek kayıpları azaltır ve motor sürücü tasarımlarında EMC filtrelemeyi basitleştirir.

S3: CM300DY-12NF kasa kurulumunda hangi montaj torku geçerlidir?

Powerex, CM300DY-12NF taban plakası vidaları için montaj torkunu belirtir - modül montaj donanımı için genellikle 2–3 N·m. Düşük tork, belirli bir yük akımında yetersiz termal temas oluşturarak Rth(ch) değerini artırır ve bağlantı sıcaklığını yükseltir. Aşırı tork, seramik DCB alt katmanının çatlamasına neden olur. Tam tork spesifikasyonu için CM300DY-12NF veri sayfasından onaylayın. Montajdan önce termal arayüz bileşiğini eşit şekilde uygulayın.

S4: Akım kapasitesini artırmak için CM300DY-12NF paralel olarak çalıştırılabilir mi?

Paralel çalışma mümkündür ancak mevcut paylaşıma dikkat edilmesi gerekir. Pozitif VCE(sat) sıcaklık katsayısına sahip IGBT'ler - NF serisi karakteristiği - termal olarak paralel olarak kendi kendini dengeler: daha sıcak çalışan bir modül daha yüksek VCE(sat) değerine sahiptir ve dolayısıyla orantılı olarak daha az akım taşır. Ancak paralel modüller arasındaki bara yerleşimindeki kaçak endüktans farklılıkları, anahtarlama sırasında dinamik akım dengesizliğine neden olur. Paralel IGBT işlemi, simetrik bara düzeni ve aynı partiden eşleşen modüller gerektirir.
