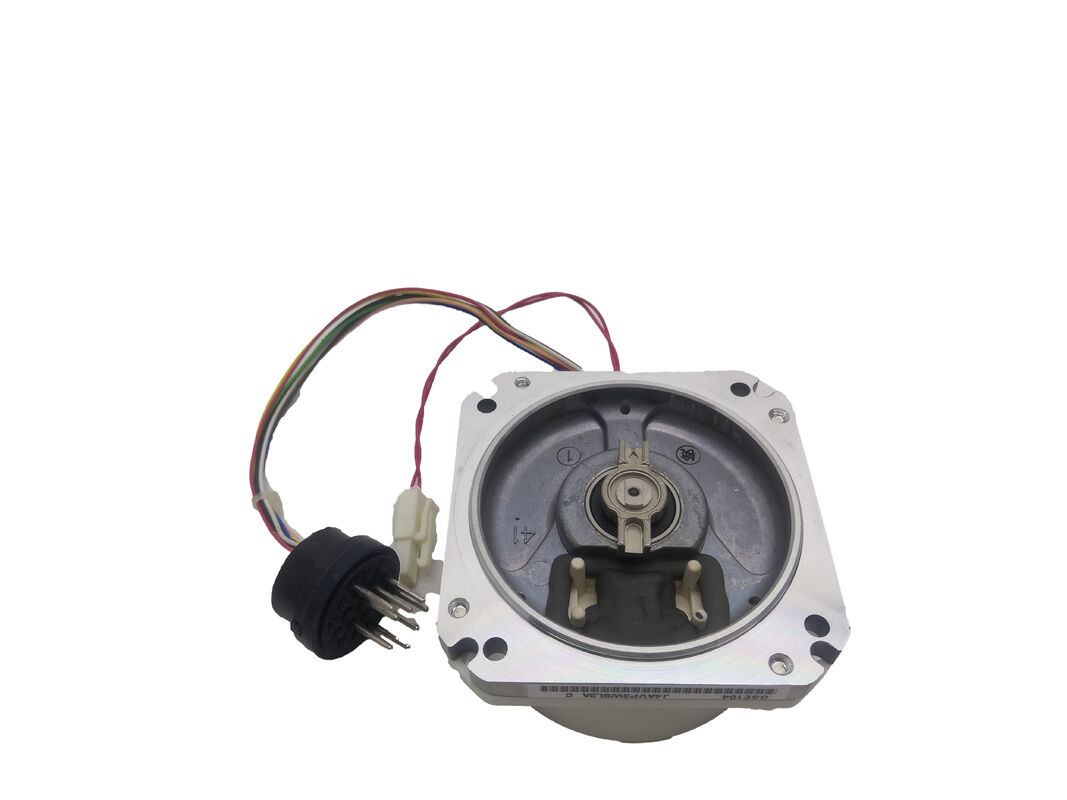

Mitsubishi OSE104 Servo Motor Enkoderi — 100.000 PPR Artımlı Seri Enkoder, MELDAS Uyumlu

Ürün Genel Bakışı

Parça Numarası: OSE104

Ayrıca Şöyle Aranır: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Tip: Dahili Servo Motor Enkoderi (Artımlı Seri)

Sınıflandırma: Mitsubishi MELSERVO Serisi Dahili Döner Enkoder — 100.000 PPR, 5V TTL Seri Arayüz, Pille Desteklenen, MDS-A / MDS-B / MDS-C1 Servo Amplifikatör Serisi ile Uyumlu

Teknik Özellikler

OSE104 Nedir — ve Doğru Elde Etmenin Neden Önemli Olduğu

Mitsubishi OSE104 bir dahili döner enkoderdir — Mitsubishi servo motorlarının arkasına, MELSERVO kapalı döngü servo sisteminin ayrılmaz bir parçası olarak yerleştirilmiş bir konum ve hız geri besleme cihazıdır. Bağımsız olarak monte edilebilen bağımsız bir döner enkoder değildir. Motor gövdesinin içinde, doğrudan motor şaftına bağlı olarak bulunur ve özel bir 4 telli seri arayüz aracılığıyla Mitsubishi MDS serisi servo amplifikatör ile iletişim kurar.

OSE104 arızalandığında — veya kirlilik optik diskini geri besleme sinyalinin güvenilmez hale geleceği noktaya kadar bozduğunda — hizmet verdiği eksen doğru çalışmayı durdurur. Servo amplifikatör kapalı döngüyü sürdüremez, CNC enkoder veya dedektör alarmları verir ve üretim durur. Bu enkoderin tam olarak ne olduğunu, hangi motorlara uyduğunu ve hangi amplifikatör serisiyle çalıştığını anlamak, makineyi yanlış parça siparişi vermeden tekrar çalışır duruma getirmenin başlangıç noktasıdır.

OSE tanımı bu enkoderi Mitsubishi'nin OSx enkoder ailesindeki artımlı varyant olarak tanımlar. Karşılığı olan OSA104, aynı 100.000 ppr çözünürlüğe sahiptir ancak güç kapalıyken çok turlu konumu koruyan mutlak bir enkoderdir. OSE104 artımlıdır — eksen koordinatını belirlemek için her güç açılışında bir referans dönüşü (homing) döngüsü gerektirir.

100.000 PPR — Çözünürlük Rakamını Anlamak

100.000 darbe/devir özelliği, OSE104'ün Mitsubishi MDS servo amplifikatörüne konum döngüsü kapanması için kullanılabilir enkoder çözünürlüğü olarak bildirdiğini açıklar. Enkoderin dahili donanımında görünen sayı aslında daha yüksektir — 20-bit optik disk devir başına 1.048.576 sayım üretir — ancak sürücü sistemi bunu raporlanan çalışma çözünürlüğü olarak 100.000 ppr'ye ölçekler.

Pratik olarak, CNC makine aleti ekseninde 100.000 ppr ne anlama gelir? Doğrudan kaplinli 5 mm hatveli bir bilyalı vidada, devir başına 100.000 sayım, her enkoder sayımını 50 nanometre doğrusal yer değiştirmeye çözer. OSE104'ün yaygın olarak bulunduğu dikey işleme merkezleri, CNC tornalar ve çok eksenli tornalama merkezleri — özellikle MELDAS kontrolleri çalıştıran Mazak makineleri — için bu çözünürlük, kontrol sisteminin sıkı konum toleranslarını koruması ve makinenin üretmek üzere tasarlandığı yüzey kalitesini sunması için gereken geri besleme kalitesini sağlar.

OSE104, Mitsubishi'nin enkoder ailesinin orta çözünürlük katmanında yer alır. Üzerinde, maksimum konturlama hassasiyetinin gerektiği yerlerde kullanılan, çalışma çözünürlüğünün on katı olan OSE105 1.000.000 ppr'de bulunur. OSE104'ün altında, seri protokol yerine kuadratür paralel arayüzler kullanan eski enkoder türleri (OHE25K vb.) bulunur. OSE104'ün 100.000 ppr'si, tasarlandığı motor-amplifikatör kombinasyonları için doğru özelliktir — ne uygulaması için yetersizdir ne de kontrol sistemi tarafından yetersiz kullanılır.

Seri 5V TTL Arayüzü — Dört Tel, Dijital Protokol

OSE104, dört adet 5V TTL hattı üzerinden özel bir Mitsubishi seri protokolü ile iletişim kurar:

• MR / MRR(İstek hatları, diferansiyel çift) — amplifikatör, konum verisi iletimini komut etmek için enkoder'e istek darbeleri veya veri kodları gönderir
• MD / MDR(Veri hatları, diferansiyel çift) — enkoder, isteğe yanıt olarak amplifikatöre konum verisi gönderir

Bu, bir istek-yanıt seri mimarisidir: enkoder sürekli olarak konum verisi yayınlamaz. MDS servo amplifikatörü, MR/MRR hatlarına bir istek kodu göndererek her veri alışverişini başlatır ve enkoder MD/MDR hatlarında mevcut konum verisiyle yanıt verir. Protokol 5V TTL sinyal seviyelerinde çalışır ve RS-422 veya başka herhangi bir standart seri arayüzle uyumlu değildir — Mitsubishi'ye özeldir.

Bu tasarımın pratik bir sonucu: OSE104, güç verildiğinde kendi başına konum verisi vermez. Enkoder'e 5V besleme uygulamak ve MDS amplifikatörünün istek göndermemesi, veri hatlarında çıktı vermez. Bu normal davranıştır — arızalı bir enkoderi göstermez. Makine amplifikatörü olmadan enkoder arızalarını gidermeye çalışan teknisyenler bunu hesaba katmalıdır: güç uygulayan ve A/B/Z çıktısı arayan genel enkoder test cihazları OSE104 ile çalışmaz.

Hem istek hem de veri hatlarındaki diferansiyel çift, bir makine aleti ortamı için uygun gürültü bağışıklığı sağlar — burada güç kabloları, değişken frekanslı sürücüler ve diğer gürültü kaynakları enkoder kablo yönlendirmesine yakın mesafede bulunur.

Pille Desteklenen Konum Saklama

Artımlı bir enkoder olmasına rağmen — tanım gereği güç kapalıyken konumu saklamaz — OSE104, motor ve kontrol gücü kesildiğinde birikmiş sayım değerini depolayan pille desteklenen bir konum sayacı içerir.

Bu sayacı destekleyen pil genellikle enkoderin içinde değil, makinenin MELDAS kontrol panelinde veya MDS servo amplifikatör modülünde bulunur. Enkoderin dahili kapasitörleri veya harici pil, güç döngüleri boyunca sayım değerini korur. CNC sistemi normal bir kapanıştan sonra güç aldığında, pille desteklenen sayım son bilinen konumu korur — ancak sistem makine koordinatını doğrulamak için hala bir referans dönüşü (homing) döngüsü gerektirir. Pil yedeklemesi, kısa güç kesintilerinde konum kaybı riskini azaltır, ancak OSE104'ü başlangıç davranışı açısından OSA104 mutlak enkoder ile işlevsel olarak eşdeğer hale getirmez.

Pil durumu önemlidir: MDS amplifikatörü veya MELDAS kontrolü enkoder yedek devresiyle ilgili bir pil alarmı verdiğinde, pili derhal değiştirin. Tamamen tükenmesine izin vermek depolanan sayımı sıfırlar ve bir sonraki güç açılışında eksen referans ilişkisini kaybedebilir.

Uyumlu Motorlar ve Amplifikatörler

OSE104, motor ucu dahili enkoder olarak yapılandırıldığında aşağıdaki Mitsubishi servo motor serileriyle uyumludur:

Uyumlu servo motorlar: Orijinal olarak bir OSE104 veya OSE104 varyantı ile donatılmış motorlarda HA-N serisi, HA-LF serisi ve HC serisi Mitsubishi servo motorları. Mazak CNC makine aletlerinde bulunan birçok Mitsubishi servo motoru (VMC'ler, tornalama merkezleri, çok eksenli makineler) MELDAS veya Mazatrol kontrolleri çalıştıran bu enkoder türünü taşır.

Uyumlu servo amplifikatörler: OSE104, MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V ve MDS-C1-V serisi servo amplifikatör modülleri için enkoder uyumluluk tablolarında listelenmiştir. MDS-B Vx4 serisinde de desteklenir. Sürücü yazılımı, amplifikatörün başlatma dizisi sırasında okuduğu cihaz kimliği ile enkoderi tanımlar.

Eski OHE/OHA darbe enkoder amplifikatörleriyle uyumlu değildir: Motor ucu seri enkoderleri (OSA/OSE tipi), eski OHE/OHA artımlı darbe enkoder arayüzleriyle değiştirilemez. Makine orijinal olarak OHE tipi paralel enkoderler kullandıysa, amplifikatör seri enkoder desteğini doğrulamadan OSE104 doğrudan bir ikame olarak kullanılamaz.

OSE104 Varyant Tanımlamaları

OSE104 temel parça numarası standart montaj konfigürasyonunu kapsar. Varyant son ekleri alternatif montaj düzenlemelerini veya çevresel seçenekleri belirtir:

S/S1/S2 varyantları, temel OSE104 ile aynı PCB, firmware ve enkoder kimliğini paylaşır. MDS amplifikatörü ile aynı şekilde iletişim kurarlar ve aynı 100.000 ppr çözünürlüğü sağlarlar. Farklılıklar mekaniktir — enkoder gövdesindeki montaj deliği desenleri. Belirli bir varyant sipariş etmeden önce fiziksel montaj konfigürasyonunun motorun enkoder yuvasıyla eşleştiğini doğrulayın.

Yaygın Arıza Modları — OSE104 Neden Arızalanır

Nitelikli enkoder servis tesislerinden alınan onarım kayıtları, OSE104 için arıza modlarının tutarlı bir modelini ortaya koymaktadır; bu da neyin yanlış gittiğini ve enkoderin arızalanırken nasıl davrandığını açıklar:

Kirlenmiş optik disk. OSE104, konum sinyalini üretmek için ışığın içinden geçtiği 20-bitlik bir optik kodlama diski kullanır. Bir makine aleti ortamında zamanla, ince kirlilik — soğutucu sisi, kesme yağı buharı, metalik toz — çıplak gözle görülmeyen ancak optik ışını dağıtarak sinyal kalitesini bozan ince, düzgün bir kaplama olarak disk yüzeyine birikebilir. Bu, aralıklı konum hatalarına, eksende servo titreşimine ve sonunda optik enkoder kirliliğinin karakteristik aşırı yük veya dedektör alarmı koşullarına neden olur. Kirlilik yavaş yavaş birikir, bu nedenle etkilenen bir eksen, sinyal kalitesi alarmlara neden olacak kadar bozulmadan önce aylar boyunca normal çalışabilir.

Arızalı kapasitörler. Enkoderin elektronik devresindeki dahili kapasitörler tekrarlayan bir arıza öğesidir — birden fazla servis tesisindeki OSE104 onarım kayıtlarında kötü kapasitörler tutarlı bir şekilde görünür. Kapasitör arızası tipik olarak enkoder ve amplifikatör arasında aralıklı iletişim hatalarına veya enkoder yanıtının tamamen kaybına neden olur.

Rulman aşınması. Enkoderin dahili yatağı, şaft kaplin mekanizmasını destekler. Rulman bozulması, optik diskin dönüşüne mekanik bir kaçıklık getirir, bu da konum sinyalinde periyodik hatalara neden olur. OSE104'teki arızalı rulmanlar, hassas bölge ve diğer onarım tesislerinden alınan servis kayıtlarında tekrarlayan bir servis arıza modu olarak tanımlanır.

OSE104 ve OSA104 — Artımlı ve Mutlak Arasından Seçim Yapmak

OSE104'ü değiştirirken sıkça ortaya çıkan bir soru, aynı 100.000 ppr çözünürlüğe sahip mutlak enkoder varyantı olan OSA104'e yükseltme yapılıp yapılmayacağıdır. İki enkoder aynı devre kartı donanımını kullanır ve aynı seri protokol üzerinden iletişim kurar. Fark, OSA104'ün, OSE104'ün yaptığı gibi konum saklama için pil yedeklemesi gerektirmeyen gerçek bir çok turlu mutlak konum kaydı tutmasıdır.

Pratikte, MELDAS veya Mazatrol kontrolleri çalıştıran makinelerde, OSE104'ten OSA104'e yükseltme mekanik ve elektriksel olarak mümkündür — aynı fiziksel form faktörü, aynı seri arayüz, aynı amplifikatör uyumluluğu. CNC, başlatma sırasında cihaz kimliği aracılığıyla enkoder türünü tanır. Operasyonel fayda anlamlıdır: OSA104 ile her güç açılışındaki referans dönüşü döngüsü ortadan kalkar. Eksen koordinatı güç kapalıyken korunur, makine başlatma süresini azaltır ve alarm kurtarmayı basitleştirir.

Yükseltmenin uygun olup olmadığı, belirli makineye, CNC sürümüne ve parametre yapılandırmasına bağlıdır. Zaten referans dönüşü işlemi için ayarlanmış makinelerde, OSA104 takıldıktan sonra bir parametre ayarı gereklidir. Değişikliği yapmadan önce CNC'nin enkoder parametre ayarlarının OSA tipi mutlak enkoder çalışmasını desteklediğini doğrulayın.

Tipik Uygulamalar

Mazak CNC dikey işleme merkezleri ve tornalama merkezleri. OSE104, Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus ve eşdeğer MELDAS kontrol nesilleri tarafından kontrol edilen çok çeşitli Mazak makine aletlerinde standart bir enkoder türüdür. Bu makinelerdeki besleme ekseni motorları (X, Y, Z) yaygın olarak, hizmet ömürlerini sona erdiren kirlilik veya bileşen arızası durumunda değiştirilmesi gereken OSE104 enkoderleri taşır.

Mitsubishi HA-N ve HA-LF servo motorlu makineler. MDS-A veya MDS-B serisi sürücü sistemlerinde çalışan Mitsubishi HA-N veya HA-LF serisi servo motorlarla donatılmış CNC işleme merkezleri, tornalama merkezleri ve diğer makine aletleri, burada OSE104 standart motor ucu enkoder spesifikasyonudur.

HC serisi motor MDS-B/MDS-C1 sürücü sistemleri. Mitsubishi HC serisi motorlar ve MDS-B-V veya MDS-C1-V servo amplifikatörlerle donatılmış makinelerdeki besleme ve konumlandırma ekseni uygulamaları, burada OSE104 enkoder uyumluluğu amplifikatörün desteklenen enkoder listesinde doğrulanmıştır.

Motor yeniden yapımı sırasında enkoder değişimi. Servo motor onarım tesisleri, rulman, sargı ve enkoder değişimi hizmetinin bir parçası olarak yeni veya yenilenmiş bir OSE104 takarak Mitsubishi motorlarındaki dahili enkoderi değiştirir.

SSS

S1: OSE104 ve OSA104 arasındaki fark nedir?

Her ikisi de 100.000 ppr'de çalışır ve MDS serisi amplifikatörlerle aynı 4 telli seri arayüzü kullanır. Temel fark konum saklamadır: OSA104 mutlakdır — pil yedeklemesi gerektirmeden çok turlu konumu güç kapalıyken korur ve eksen koordinatı bir homing döngüsü gerektirmeden güç açıldığında hemen bilinir. OSE104 artımlıdır — konum mutlak olarak korunmaz ve makine koordinatını belirlemek için her CNC güç açılışında bir referans dönüşü (homing) traversi gereklidir. Her ikisi de aynı motor gövdelerine uyar ve aynı MDS amplifikatör serisi tarafından desteklenir. OSA104, biraz daha yüksek maliyet karşılığında homing gereksinimini ortadan kaldırır.

S2: OSE104 enkoderli bir eksen neden titreşim ve aşırı yük alarmları gösteriyor?

En yaygın neden optik kodlama diskinde kirlenmedir — zamanla disk yüzeyine biriken ince, düzgün bir soğutucu sisi veya yağ buharı tabakası, optik ışını dağıtır ve sinyal kalitesini bozar. Servo amplifikatör, bozuk bir geri besleme sinyalinde konum döngüsünü güvenilir bir şekilde kapatamaz, bu da eksen titreşimine, takip hatalarına ve sonunda aşırı yük veya dedektör alarmlarına neden olur. Diski mikrofiber bir bez üzerinde izopropil alkol ile temizlemek bazen enkoderi kurtarabilir; kirlilik diski aşındırdıysa veya dahili kapasitörler veya rulmanlar da arızalandıysa, değiştirme veya profesyonel yeniden yapım gereklidir.

S3: OSE104, MDS-C1 serisi amplifikatörlerle mi çalışacak, yoksa yalnızca eski MDS-A ve MDS-B ile mi?

Evet — OSE104, MDS-C1-V serisi enkoder uyumluluk tablolarında desteklenen bir motor ucu enkoderi olarak listelenmiştir. Ayrıca MDS-A-SVJ, MDS-B-SVJ2 ve MDS-B-V serilerinin uyumluluk listelerinde de yer alır. Seri protokol ve enkoder cihaz kimliği, MDS nesilleri arasında tutarlıdır, bu da OSE104'ün hem eski hem de yeni Mitsubishi MDS sürücü sistemleriyle modifikasyon olmadan çalışmasını sağlar.

S4: OSE104, OSE104S, OSE104S1 ve OSE104S2 arasındaki fark nedir?

S, S1 ve S2 son ekleri, farklı mekanik montaj konfigürasyonlarını belirtir — özellikle enkoder gövdesindeki montaj deliği desenindeki varyasyonlar. Dört varyant da aynı dahili devre kartını, aynı 20-bit optik diski, aynı seri protokolü kullanır ve sürücü sistemine aynı 100.000 ppr raporlanan çözünürlüğü sağlar. İşlevsel olarak özdeştirler. Servis edilen motordaki fiziksel enkoder yuvasıyla eşleşen montaj geometrisine sahip varyantı seçin.

S5: OSE104 enkoder tamir edilebilir mi yoksa tamamen değiştirilmeli midir?

Evet — OSE104 iyi kurulmuş, tamir edilebilir bir enkoderdir. Nitelikli servis tesisleri dahili kapasitörleri (en yaygın bileşen arızası), rulmanları ve tam optik disk tertibatlarını değiştirir. Kirlilik genellikle tam bileşen değişimi olmadan temizlik yoluyla giderilebilir. Profesyonel onarımın doğrudan değişim üzerindeki avantajı maliyettir — özellikle yeni OSE104 stokları pahalı ve teslim süreleri değişken olabileceğinden. Bu enkoder türüne sahip birden fazla makineyi yöneten tesisler için pratik yaklaşım, bir arıza meydana geldiğinde üretimin hemen devam edebilmesi için test edilmiş bir değişim ünitesini rafta bulundurmak, ardından uzun vadeli yenileme stratejisi olarak arızalı üniteyi yeniden yapım için göndermektir.
