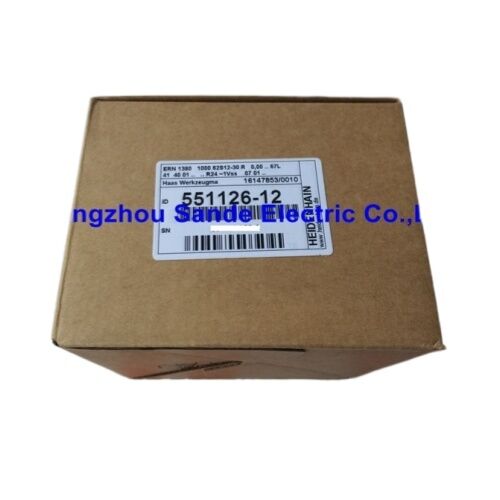

Heidenhain ERN 1380 Devamlı Döner Kodlayıcı ID 551126-12 1000 satır 1 Vpp statör birleştirme 12 Pin Radyal Bağlantı

Bazı kodlayıcı özellikleri uzlaşmayı talep etmez.Servo motor sürücüsü veya CNC makine aracı ekseni milyonlarca döngü boyunca doğruluğu tutan bir konum geri bildirim cihazına ihtiyaç duyduğunda, titreşim ve sürekli üretimin birikimli stresine karşı çözüm bir Heidenhain kodlayıcısıdır.551126-12Kimlik numarasıHeidenhain ERN 1380-1000-62S12-30: entegral rulmanlı, statör birleştirme montajı, 1.000 satır sayımı, sinüzoidal 1 Vpp çıkışı ve 12 pinli bir radyal fiş bağlantısı olan bir artan döner kodlayıcı.Almanya'da, Heidenhain'i dünya çapında makine aletlerinde hassas ölçüm için referans haline getiren mühendislik standartlarına göre inşa edildi..

Onaylanan Spesifikasyonlar

Stator Koplama Montajı Mekanik Zeka Üzerine Hassaslık

ERN 1380, Heidenhain'in kodlayıcı ailesini basit oçaklı birleştirilmiş cihazlardan ayıran bir montaj yöntemi kullanır.statör bağlantısıyaklaşım, kodlayıcı şaftının motor şaftına doğrudan bağlanmasına izin verirken, kodlayıcı koruması (statör), küçük düzeltme bozukluklarını emiyen bağlantı elementi Aksyal oyun, ve motor şaftı ve kodlayıcı montaj yüzü arasında eğim.

Stator bağlantısı, motor ve döner kodlayıcı arasındaki oyunun telafi edilmesini sağlar ve böylece yanlışlığı düzeltir.ve bağlantı aynı zamanda düz yüzeye kolay montaj kolaylaştırır.

Sonuç, üretim makinelerinin gerçek dünyadaki mekanik kusurlarını bu kusurlar sinyal kalitesini bozmadan tolere eden bir montaj düzenidir. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1,000-Hadiye Sayısı ve 1 Vpp Sinusoidal Çıkış

Bu1Devrim başına 1000 satırTTL kare dalga kodlayıcılarının aksine, ERN 1380 çıkışlarıSinüzoidal 1 Vpp sinyalleri— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 1Binlerce fiziksel çizgi.

Tipik interpolasyon faktörleri 5× ila 1,000× ile, standart HEIDENHAIN veya uyumlu bir interpolatörü besleyen 1 Vpp çıkışlı 1000 satırlı bir kodlayıcı, 5'in etkili konum çözünürlüğü sağlayabilir.000'den 1'e,000Bu nedenle sinüzoidal çıkış kodlayıcıları, yüksek çözünürlüklü konum geri bildirimi önemli olduğu her yerde belirtilir.öğütme makineleri, ve konumlandırma doğruluğunun parça kalitesini doğrudan yönlendirdiği dişli saplama ekipmanları.

~ 1 Vpp sinyal standardı aynı zamanda HEIDENHAIN'in IK ve IBV interpolasyon elektronikleri için yerel giriş biçimidir.ve ek sinyal koşullaması olmadan en modern CNC servo sürücüler tarafından kabul edilir.

12-Pin Radial Plug Bağlayıcısı

551126-12'deki elektrik bağlantısıkilitleme mekanizması olan düz, çift sıra, 12 pinli fiş bağlantısı, yönlendirilmişRadial yönKablonun çıkışları kodlayıcının dönme eksenine diktir.Bu yönelim, kablonun aksyal boşluk kısıtlamaları olmadan motorun uç yüzünden temiz bir şekilde uzaklaşması gereken motor monte edilmiş servo geri bildirim kodlayıcılarında standarttır..

Destek duvarları olan çift sıra kilitleyici bağlantı, bir makine aracının yuvarlak veya servo ekseninin mekanik ortamında gevşemeyen titreşime dayanıklı, güvenli bir bağlantı sağlar.Değiştirme veya bakım uygulamaları için, iğne sayısını (12), konektör yönelimini (radyal) ve mevcut kablolama kurulumuna karşı kilitleme türünü onaylamak kurulumdan önce gereklidir.

ERN 1380'in nerede kullanıldığı

ERN 1380 serisi, HEIDENHAIN kodlayıcı kataloğunda spesifik ve iyi tanımlanmış bir uygulama alanı işgal ediyor: CNC makine aletleri ve endüstriyel otomasyon için servo motor geri bildirim.Entegre yatak kombinasyonu, statör bağlantısı, 1 Vpp çıkışı ve kompakt yapısı, aşağıdakiler için doğal bir uyum sağlar:

CNC Servo Motor Geri bildirim✓ AC servo motorlarına doğrudan asansör montajı, işleme merkezlerinde, CNC tornalarda, dönme merkezlerinde besleme eksenilerini tahrik eder.ve öğütme makinelerinde kodlayıcı, motorun fabrika pozisyonu geri bildirimini değiştirir veya geri yükler

1 Vpp Girişli Sürücü ElektronikleriSinezoidal 1 Vpp artışlı kodlayıcı sinyalleri standart geri bildirim arayüzleri olarak kabul eden büyük makine aracı ve sürücü üreticilerinden servo amplifikatörler ve CNC denetimleri

Yüksek çözünürlüklü konumlandırma ekseniSinüzoidal çıkış, aşağı akım interpolasyon elektronikleri ile birleştirildiğinde doğrusal veya döner konumlandırma aşamaları,Mekanik olarak sağlam bir cihazdan mikronun altındaki veya ark saniyesindeki çözünürlük elde eder

Ardından Onarım ve Değiştirme Bakımı- Servo motorlarda veya makine eksenlerinde, orijinal kodlayıcı bozulduğunda, hasar gördüğünde veya yaşla birlikte bozulduğunda kodlayıcı işlevini geri yüklemek;551126-12 kimlik numarası, sipariş vermek veya tam olarak değiştirmek için doğrudan HEIDENHAIN katalog referansıdır.

EDM ve hassas öğütme ekipmanları- yüksek sinyal kalitesi, mükemmel sinyal saflığı ve çevresel kirliliğe karşı bağışıklık gerektiren uygulamalar,ERN 1380'in kanıtlanmış optik tarama teknolojisi, on yıllardır güvenilir bir hizmet gösterdiğinde

Heidenhain Ailesi'nde ERN 1380

HEIDENHAIN'in kodlayıcı portföyü içinde, ERN 1380, daha geniş ERN serisinin bir parçasıdır.Çeşitli hat sayıları ve çıkış sinyali türlerinde kullanılabilir1380 isimlendirmesi, bu aile içinde belirli bir konut ve şaft konfigürasyonunu yansıtır.000-hattı 1 Vpp varyantı (ID 551126-12) 200V sınıfı servo sürücüleri kullanan alet makinelerinde servo geri bildirim için en sık belirtilen konfigürasyonlardan biridir.

ERN döner kodlayıcıları, entegre rulmanlara ve monte edilmiş bir statör bağlantısına sahiptir.Kodlayıcı şaft, ölçülecek şaftla doğrudan bağlantılıdır.Çapa açısal hızlanma sırasında,statör bağlantısı, sadece yüksek dinamik performans ve yüksek doğal frekanslara yol açan, zorlu servo kontrol uygulamalarına uygun olan rulmandaki sürtünmeden kaynaklanan torkü emiyor olmalıdır..

Bu tasarım felsefesi, asgari taşıma yükü, yüksek dinamik performans, and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

Sipariş notu

Parça numarası551126-12Heidenhain mi?Kimlik numarasıTam model dizisi:ERN 1380-1000-62S12-30. Her iki referans da aynı birimi tanımlar. Bir yedekleme kaynağı alırken, hem kimlik numarasını hem de mevcut kodlayıcı etiketinize karşı tam model dizinini doğrulayın,Çünkü ERN 1380 ailesi farklı kimlik numaralarına sahip çoklu satır sayısını ve bağlantı konfigürasyonlarını içerir..

Sık Sorulan Sorular

S1: 1 Vpp çıkış sinyali ne anlama gelir ve hangi elektronikleri gerektirir?

Bu~1 Vppçıkış sinüzoidal analog bir sinyaldir. Kodlayıcı sinüs ve kosinus dalgalarını yaklaşık 1 volt'luk bir zirve-to-peak amplituduyla çıkarır.Bu sinyal servo sürücü veya CNC kontrol interpolasyon elektronik beslenirSiemens, Indramat ve HEIDENHAIN iTNC sistemleri de dahil olmak üzere en modern HEIDENHAIN uyumlu CNC kumandası ve servo sürücüleri 1 Vpp'yi doğrudan kabul eder.Servo sürücü veya kontrol bu kodlayıcısını yüklemeden önce 1 Vpp kodlayıcı girişini belirttiğini kontrol edin.

S2: Stator bağlantısı nedir ve periyodik bakım gerektirir mi?

Stator bağlantısı, kodlayıcı korpusunu motor montaj flensine bağlayan bir yaylı esnek elemandır.Bu, küçük hizaları ve eksenel oyunları emiyorken, kodlayıcı şaftın motor şaftını tam olarak takip etmesini sağlar..Rutin bakım gerektirmez bağlantı pasif bir mekanik unsurdur.çalışma sırasında koruma rotasyon önlemek için HEIDENHAIN'in tork özelliklerine göre sabitlenmelidir.

S3: 551126-12 aynı satır sayısına sahip ancak farklı bir bağlantı yapılandırmasına sahip eski bir ERN 1380'i doğrudan değiştirebilir mi?

Kodlayıcı gövdesi ve montajı, aynı satır sayısıyla ERN 1380 varyantlarında aynıdır, ancak konektör tipi, pin sayısı ve kablo çıkış yönü varyantlar arasında farklılık gösterir.12 tuşlu radyal fiş bağlantısıOrijinal kurulum farklı bir konektör kullanırsa (eksenel çıkış, farklı pin sayısı veya kablo sürümü), kablo bandı uyarlanmalıdır.Değiştirme siparişi vermeden önce mevcut kodlayıcı etiketindeki tam kimlik numarasını her zaman doğrulayın.

S4: Bu kodlayıcıyı interpolasyon elektronikleri ile kullanırken etkin konum çözünürlüğü nedir?

1000 satırlık sayım, devrim başına 1.000 sinüs/kosinus döngüsü sağlar.5× ekleme, etkin sayım 5000 sayım/dönümdür;1,000× ekleme(HEIDENHAIN IBV ve benzeri ünitelerde mevcut), etkin çözünürlük 1,000Herhangi bir CNC kurulumunda kullanılan gerçek çözünürlük, servo sürücüsünde veya kontrolünde yapılandırılmış interpolasyon faktörüne bağlıdır.Sinüzoidal 1 Vpp kodlayıcıları, çözünürlüğün aşağıda çarpımının gerekli olduğu uygulamalarda TTL kodlayıcılarına göre özel olarak seçilir..

S5: 551126-12 hala üretiliyor mu ve servis yerine geçebilir mi?

ERN 1380 serisi, olgun bir HEIDENHAIN ürün hattıdır. 551126-12 ID, bazı distribütör kataloglarında durdurulduğu belirtilmiştir.HEIDENHAIN'in yeni ERN nesillerine konsolide edildiği için uzun süreli ürün ailelerinde belirli konfigürasyonlar için yaygın olan. HEIDENHAIN tarafından yetkilendirilmiş servis kanalları ve endüstriyel yedekleme piyasası aracılığıyla mevcut yedekleme kullanılabilirliği iyi kurulmuştur.Çünkü bu küresel CNC makine aracı filosunda en yaygın olarak kurulan servo kodlayıcı yapılandırmalarından biridirZaman kritik bir sipariş vermeden önce mevcut kullanılabilirliği tedarikçinizle onaylayın.
