Siemens A5E00714560 | SINAMICS IGD2/R4 Sürücü Kartı — Şasi AC Sürücü İnvertör Bölümü Güç Bloğu Tamiri

Parça Numarası: A5E00714560

GWE Referansı: GWE:A5E00714560

Üretici: Siemens AG — Gerätewerk Erlangen, Almanya

Genel Bakış

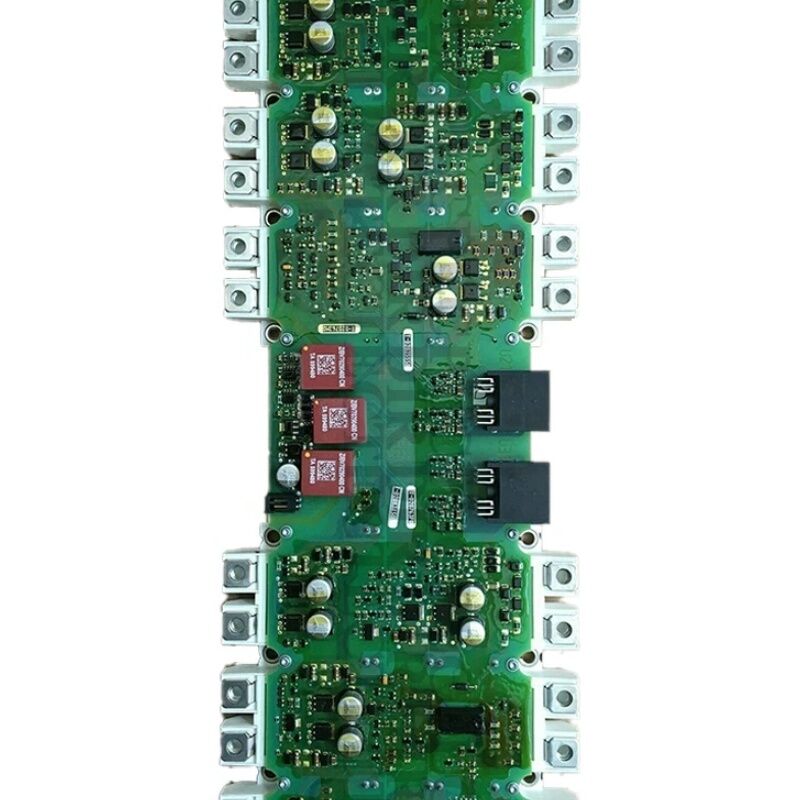

A5E00714560, A5E00714560 serisinin ilk üyesidir — IGD2/R4 SINAMICS güç bloğu ailesi. İkinci nesil IGBT kapı sürücüsünü (IGD2) R4 form faktöründeki eşleştirilmiş bir IGBT modülüyle birleştirir ve SINAMICS G120, G120C ve G150 şasi sürücüleri için invertör güç bölümü tamir montajı olarak hizmet eder.

Seri, A5E00714560'dan A5E00714563'e kadar uzanır ve her biri SINAMICS şasi sürücü aralığı içindeki belirli bir voltaj ve akım kombinasyonunu kapsar. Temel üye olarak A5E00714560, doğrudan halefi A5E36717797 ile birlikte Siemens'in yedek parça çapraz referans belgelerinde listelenir. A5E00714560 kullanılamadığında, A5E36717797 belirlenen yedektir — aynı işlev, güncellenmiş kapı sürücü donanımı.

IGD2 kartı üç eşzamanlı işlevi yerine getirir: Kontrol Ünitesinin PWM komutlarını IGBT kapı darbelerine dönüştürmek, vektör kontrol algoritması için motor faz akımı ölçümlerini koşullandırmak ve hatalı anahtarlama olaylarını bastırmak için mikrosaniyeler içinde yanıt veren donanım doygunluk korumasını uygulamak.

Anahtar Özellikler

A5E00714560 Serisi — Kart Ailesi Bağlamı

A5E00714560 serisi kartlar, aynı fiziksel R4 form faktörünü ve aynı IGD2 kapı sürücü mimarisini paylaşan IGD2/R4 montajlarıdır. Her parça numarası, SINAMICS şasi sürücü hattındaki belirli bir güç derecesini ele alır. Serideki ardışık sayılar — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — farklı voltaj ve akım kombinasyonlarını kapsar. Bunlar birbirinin yerine geçemez; sipariş vermeden önce daima takılı kartın etiketinden belirli A5E numarasını doğrulayın.

IGD2 kapı sürücüsü, yüksek voltajlı güç bölümü ile düşük voltajlı kontrol elektroniği arasında galvanik izolasyon sağlayarak SINAMICS Kontrol Ünitesi ile fiber optik bağlantılar aracılığıyla iletişim kurar. Bu izolasyon, CU'yu DC bara anahtarlama geçişlerinden korur ve güç bölümü çalışırken sürücünün kontrol fonksiyonlarına güvenli teşhis erişimi sağlar.

Termal Arayüz ve Kurulum Notu

Tüm IGD2/R4 güç bloğu montajları gibi, A5E00714560 da IGBT modülü taban plakası ile soğutucu yüzeyi arasına doğru termal arayüz malzemesi (TIM) ile sürücü soğutucusuna monte edilmelidir. TIM'in atlanması, IGBT-soğutucu bağlantı noktasındaki termal direnci artırır ve soğutucunun kendisi serin kalsa bile erken aşırı sıcaklık hatalarına neden olur. Montajı sabitlemeden önce Siemens'in belirttiği prosedüre göre TIM uygulayın.

SSS

S1: Sürücü, motor bağlı değilken F30021 veya F30022 hatası veriyor. A5E00714560 arızalı olabilir mi?

Evet. Motor bağlı değilken F30021 (aşırı akım) ve F30022 (toprak kaçağı) hataları, IGD2 kartındaki arızalı bir akım ölçüm devresinden kaynaklanabilir — kartın sensörleri yük olmasa bile görünür bir akım okuması üretir. Sürücünün faz akımı göstergelerinin dururken sıfır olmayan bir değer gösterip göstermediğini kontrol ederek doğrulayın. Sıfır olmayan bir okuma, A5E00714560'daki bir ölçüm devresi hatasını doğrular.

S2: Halefi A5E36717797 mevcut. A5E00714560'ın doğrudan yerine geçebilir mi?

A5E36717797, aynı sürücü uygulamaları için Siemens tarafından belirlenen halefidir. Fiziksel montaj, DC bara bağlantıları ve fiber optik arayüzler uyumludur. Kurulumdan önce sürücünün firmware sürümünün yeni nesil IGD2 kartının elektronik kimliğini desteklediğini doğrulayın — erken üretim SINAMICS birimleri zaman zaman firmware güncellemesi gerektirebilir.

S3: Yedek bir A5E00714560 takmadan önce IGBT modülü ayrı olarak test edilmeli midir?

Orijinal A5E00714560 bir IGBT hatası nedeniyle arızalandıysa, yedek parça takılmadan önce neden araştırılmalıdır. DC bara ön şarj devresini, varsa sönümleme kapasitörlerini ve geçici koşullar için AC girişini, orijinal IGBT modülünü zorlamış olabilecek koşulları test edin. Kök nedeni ele almadan yeni bir montaj takmak, tekrar arıza riskini taşır.

S4: A5E00714560, GWE belgeleri olmadan piyasada mevcut. Bu endişe verici mi?

Siemens'in Erlangen tesisinden gelen GWE markalı kartlar, fabrikada monte edilmiş, eşleştirilmiş kapı sürücüsü ve IGBT kombinasyonlarını gösterir. GWE belgeleri olmayan piyasa kartları, yenilenmiş birimler veya üçüncü taraf montajları olabilir. Kurulumdan önce tüm kapı kanallarının ve akım ölçüm devrelerinin doğrulandığını onaylayan bir fonksiyonel test sertifikası talep edin.

S5: A5E00714560 takıldıktan sonra, sürücü çalışıyor ancak tam yükte 10 dakika içinde A30031 (aşırı sıcaklık alarmı) gösteriyor. Soğutucu dokunulduğunda serin. Nedeni nedir?

Kurulumdan kısa bir süre sonra, soğutucu serinken A30031 hatası, neredeyse her zaman IGBT modülü ile soğutucu arasındaki termal arayüz malzemesinin eksik veya yanlış uygulandığı anlamına gelir. Montajı çıkarın, her iki yüzeyi temizleyin, belirtilen prosedüre göre taze TIM uygulayın ve yeniden takın.
