ORIGINAL SIEMENS INVERTER/CONVERTER IGD Trigger Board A5E00714561

Siemens A5E00714561

Parça numarası:A5E00714561

GWE İç Referans:GWE:A5E00714561

Üreticisi:Siemens AG, Gerätewerk Erlangen (GWE), Almanya

Ürün Türü:Güç bloğu onarım parçası ️ IGD2/R4 IGBT kapı sürücüsü panosu IGBT modülü ile

Genel bakış

A5E00714561 bir SINAMICS Güç Bloku onarım montajıdır. SINAMICS S120, G120'yi servis etmek için 380A IGBT modülü (FS300R12KE3-S1) ile birlikte sağlanan tam IGD2/R4 kapı sürücü kartı,ve G150 şasi tahrik güç blokları.

Bu, inverter bölümünün hem zekâsını hem de anahtarlama gücünü tek bir değiştirilebilir ünitede içeren bir dizi: IGD2/R4 kapı sürücü kartı, kapı sürücüsü darbelerini sağlar,Akım ölçümü, ve donanım koruması, FS300R12KE3-S1 IGBT modülü ise DC otobüs enerjisini kontrol edilen motor akımına dönüştüren yüksek güçlü anahtarlama cihazıdır.

Tam montaj tanımı, “IGD2/R4/480V/380A”, sürücünün voltaj sınıfını (yaklaşık 650V DC otobüs üreten 480V AC giriş), nominal çıkış akımını (380A) tanımlar.ve kapı sürücüsü kartı jenerasyonu (IGD2 ikinci nesil IGBT kapı sürücüsü)Bu güç bloğu, 480V ve 380A'da, 200~250kW sınıfındaki SINAMICS şasi tahrik motor modüllerine hizmet vermektedir.Ekstrüder hatları, büyük fanlar ve ağır endüstriyel işlem uygulamaları.

The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.

Parçanın iç referansındaki GWE önek, Gerätewerk Erlangen üretim tesisinden geldiğini doğruluyor.

Ana Özellikler

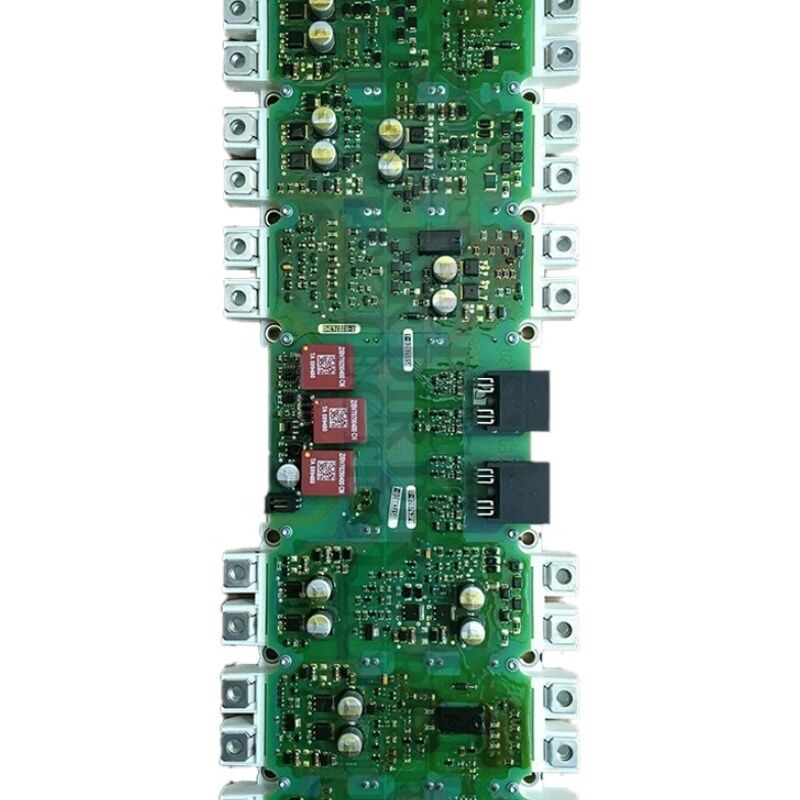

IGD2/R4 Kapı Sürücü Tablosu Fonksiyon ve Mimarlık

The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.

IGD2/R4 panosu güç bloğunda üç farklı işlev yerine getirir:

Geçit sürücüsü üretimi.Kontrol Birimi (CU320, CU310 veya benzer) üç fazlı inverter köprüsündeki altı IGBT pozisyonu için PWM anahtarlama komutları üretir.IGD2 kartı bu komutları alır ve IGBT kapılarını değiştiren gerilim ve akım darbelerine dönüştürür..

Geçit sürücüsü, FS300R12KE3-S1 IGBT modülüne özel olarak eşleşen kesin zamanlama, doğru geçit gerilim seviyeleri ve kontrol edilen yükseliş zamanları ¢ özellikleri gerektirir.

Mevcut ölçüm.IGD2 kartı ayrıca güç bloğundaki sensörlerden gelen motor faz akım ölçüm sinyallerini de işler.

Bu analog ölçümler dijital verilere dönüştürülür ve sürücünün vektör kontrol algoritması için mevcut geri bildirim olarak Kontrol Birimine iletilir.

Burada tamlık, tork kontrolünün doğruluğunu belirler.

Donanım koruması.Sürücünün en hızlı koruması, IGBT desaturasyon algılama, mikrosaniye içinde yanıt verir. IGD2 kartında uygulanır.

Bir IGBT açıldığında ve kolektor-emitör voltajı (VCE) normal bir şekilde çökmediğinde, IGD2 bunu açılış olayında algılar ve hemen tüm geçit darbelerini kaldırır.

Hiçbir yazılım döngüsü bu yanıt hızına denk olamaz ve 380A'da, bu koruma hata koşullarında IGBT yıkımına karşı birincil savunmadır.

FS300R12KE3-S1 IGBT modülü

FS300R12KE3-S1, 1200V'lik bir aygıt voltajı değerinde 300A'lık (tüm gücü 380A ile) tam üç fazlı bir IGBT köprü modülüdür.480V AC tahrik uygulamaları için uygun, DC otobüs voltajı yaklaşık 650 ̇ 700V.

Modül, üç fazlı invertörün tüm altı IGBT'ini tek bir fiziksel pakette barındırır.

Bu IGBT modülü A5E00714561 montajının etrafında inşa edildiği moduldür.

IGD2/R4 kapı sürücü tablosu, FS300R12KE3-S1'in kapı gereksinimleri için özel olarak tasarlanmıştır.Bu özel IGBT'nin anahtarlama hızı ve özellikleri, kapı sürücüsü devresinin tasarımını belirler..

A5E00714561 bileşeni kurulduğunda, hem IGBT modülü hem de eşleşen kapı sürücüsü birlikte değiştirilmelidir.Kapı tahrik devresinin, tahrik ettiği güç aygıtı için her zaman doğru bir şekilde optimize edilmesini sağlamak.

Hizmet ve Güvenlik Gereksinimleri

A5E00714561 başlangıçta Siemens yetkili servis ortakları tarafından kurulum için belirlenmişti.

Bu, şasi biçimi SINAMICS sürücüsünde güç bloğu düzeyinde çalışmanın güvenlik gereksinimlerini yansıtır.

Herhangi bir güç bloğu servis çalışmasından önce, aşağıdaki koşullar doğrulanmalıdır: Değişen akım şebeke kaynağı izole edilmiş ve kilitlenmiştir;DC otobüsünün 50V'den aşağıya boşaltıldığı doğrulanmıştır (izole edildikten sonra en az 5 dakikalık bekleme süresi), ölçümle doğrulandı); IGD2 kapı sürücü tablosunu kullanmak için tam ESD önlemleri.

Değiştirme bileşenini monte ederken, IGBT modülünün termal arayüz malzemesi, Siemens'in belirlediği prosedüre göre ısıtma lavabosunun temas yüzeyine uygulanmalıdır.Yanlış veya eksik termal arayüz bileşiği, IGBT-heatsink bağlantısında termal direnci arttırır, fiziksel olarak doğru bir kurulumla bile yük altında IGBT aşırı sıcaklığa neden olur.

Sık Sorulan Sorular

S1: SINAMICS sürücüsü tam yükleme F30022 (IGBT aşırı sıcaklık) gösterir. Sürücünün ısı alıcısı dokunuşla soğuk olduğu doğrulanır. A5E00714561 güç bloğu montajı hata kaynağı olabilir mi?

F30022, soğuk bir ısı alıcısı ile, IGD2 kartındaki IGBT sıcaklık sensörünün yanlış olduğunu gösteriyor. Sensörün kendisi veya IGD2'ye bağlantısı hatalı.yapay olarak yüksek sıcaklık göstergesi üreten.

Alternatif olarak, IGBT modülü ile ısı alıcısı arasındaki termal arayüz malzemesi eksik veya yanlış uygulanmış olabilir.Gerçek ama yerelleştirilmiş bir aşırı sıcaklık yaratmak, ısı lavabosunun henüz ulaşamadığı bir sıcaklık..

Sensör hatası sonucuna varmadan önce termal arayüz malzemesinin durumunu kontrol edin.

S2: A5E00714561 güç bloğunu değiştirdikten sonra, sürücü hatası F30001 (aşırı akım) yük olmadan ilk çalışmada hemen tetiklenir. muhtemel nedeni nedir?

F30001, güç bloğunu değiştirdikten sonra ilk çalıştırma sırasında, yeni IGD2 kartında bir akım ölçüm kaydırma sorunu gösterir.

Sürümün akım düzenlemesi, ölçülen motor akımını geri bildirim olarak kullanır.

Sürücünün mevcut kaydırma parametrelerini kontrol edin ve sürücü yazılımı bunu desteklerse mevcut ölçüm kalibrasyon rutinini çalıştırın.

Ayrıca yeni IGD2 panosundaki mevcut sensör bağlantısının tam olarak yerleştiğini doğrulayın.

S3: A5E00714561 bir halef ürünü ile birlikte kesildiği belirtilmiştir.

SINAMICS ailesindeki IGD2/R4 480V/380A güç bloğu onarımları için halef parça A5E36717xxx serisi IGD2 onarım parçalarıdır.Aynı veya daha yüksek akımlı IGBT modülleri için bir sonraki nesil kapı sürücü kartı montajını temsil eden.

Tam halef parça numarasını sürücünün seri numarasına ve Siemens yedek parça veritabanına karşı doğrulayın.Sonrakinin haritalandırılması, kurulu sürücünün spesifik üretim durumuna bağlı olduğundan.

S4: A5E00714561 güç bloğu bileşeni herhangi bir SINAMICS şasi tahrikinde 380A/480V'de kullanılabilir mi, yoksa belirli Motor Modülü varyantlarına özel mi?

A5E00714561, FS300R12KE3-S1 IGBT modülünü R4 biçim faktöründe kullanan SINAMICS Motor Modülü varyantlarına özeldir.

Tüm 380A/480V SINAMICS Motor Modülleri aynı IGBT modülü tipini veya aynı R4 biçim faktörünü kullanmazlar. Farklı üretim durumları ve güç modülü varyantları farklı IGBT cihazları kullanabilir.

Kurulumdan önce her zaman kurulu motor modülünün seri numarasını ve üretim durumunu A5E00714561'in uygulanabilirlik tablosuna karşı karşılaştırın.

S5: Sürücünün içindeki IGBT modülü kısa devre nedeniyle arızalı. IGD2 kapı sürücü kartının da hasar görmesi muhtemel mi ve IGBT ile birlikte değiştirilmeli mi?

Evet, bir IGBT kısa devre olarak arızalanırken, hata akımı yolu kapı devresini içerir. IGD2 kartındaki kapı sürücü devreleri hata geçici enerjisini emer.Kapı sürücüsü IC'lerine zarar verebilir., optocoupler veya kapı dirençleri, kart hasarlı görünse bile.

Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.

A5E00714561 iki bileşeni bir araya getirerek bunu doğru bir şekilde ele alır.
