ORİJİNAL SIEMENS S120 İNVERTÖR/KONVERTÖR IGD Tetik Kartı SÜRÜCÜ KURULU A5E36717797

Siemens A5E36717797 SINAMICS S120 IGD2/R4 Güç Blok Kurulu 480V / 650VDC / 310A

Parça numarası:A5E36717797

Üreticisi:Siemens AG (Almanya)

Ürün Türü:IGD2/R4 Güç Bloku Kapı Sürücü Tablosu (Yedek Parça TIM tipi)

Ürün ailesi:SINAMICS S120

Genel bakış

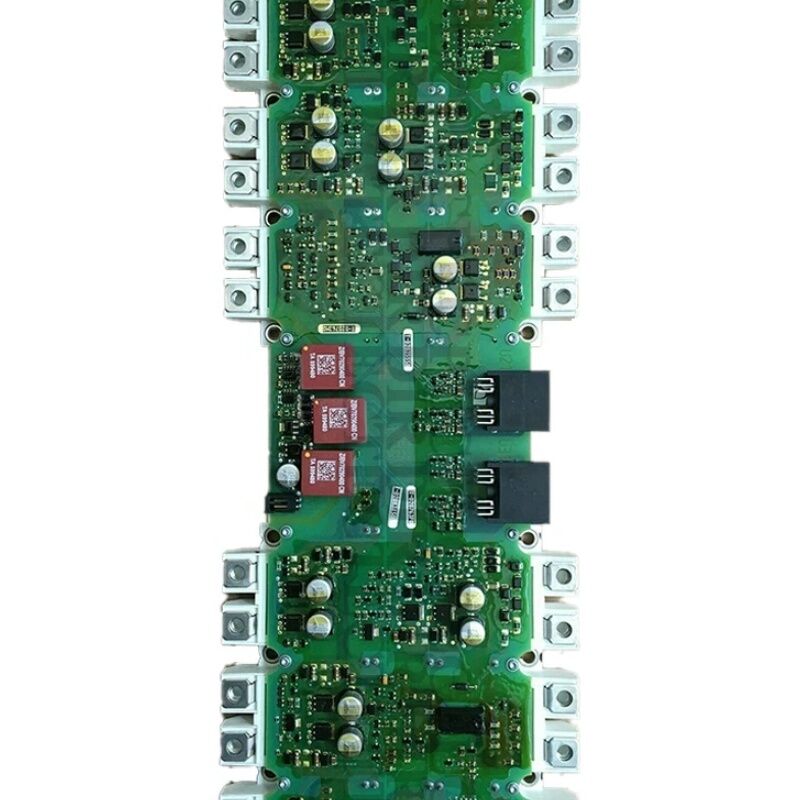

The A5E36717797 is a Siemens SINAMICS S120 IGD2/R4 power block gate drive board — the second-generation IGBT gate drive and power interface PCB for SINAMICS S120 chassis Motor Module assemblies rated at 310A and designed for 480V AC supply (650V DC bus).

Bu kart, S120 Motor Modülü'nün güç bloğu montajının içinde yer alır ve doğrudan IGBT modülüyle bağlantı kurar.

IGBT transistörlerini değiştiren kapı tahrik dürtüleri üretir ve gönderir. Güç blokundaki şant algılama devrelerinden gelen akım geri bildirimlerini işler.ve aşırı akım durumunda IGBT'leri kapatan donanım düzeyinde koruma mantığını uyguluyor, aşırı gerilim veya IGBT doymak hataları.

SINAMICS S120, Siemens'in çok eksikli ve tek eksikli servo ve vektör kontrolü için yüksek performanslı modüler tahrik platformudur.

Şasi formatında, Motor Modülü, DC otobüs gücünü motoru çalıştırmak için gereken değişken frekanslı, değişken voltajlı AC kaynağına dönüştüren IGBT inverter aşamasını barındırır.

Motorun dinamik performansı ̇ hız doğruluğu, tork tepkisi ve konumlandırma doğruluğu ̇ bu kart tarafından üretilen geçit tahrik sinyalleri kalitesine doğrudan bağlıdır.Yanlış anahtarlama zamanlaması kayıpları arttırır ve motor kontrolünün hassasiyetini azaltır.

IGD2/R4 adı, bunu R4 biçim faktöründe ikinci nesil IGD (Inverter Gate Driver) kartı olarak tanımlar.

TIM işareti, S120 güç bloğundaki montaj konfigürasyonunu doğrulayan termal arayüz malzemesi montaj türünü gösterir.

310A'da, bu kart, büyük makine aletlerinde, ekstrüder hatlarında, kağıt makinelerinde ve ağır süreç uygulamalarında bulunan 400V sistem ‡ sürücülerde 160kW aralığında Motor Modüllerine hizmet vermektedir.

Ana Özellikler

IGD2 / R4 ️ İkinci Nesil Kapı Sürücü Mimarlığı

IGD işareti, Siemens'in S120 güç bloğu mimarisinde IGBT kapı tahrik fonksiyonunu tanımlar.

İkinci nesil IGD2 IGBT teknolojisindeki ilerlemeleri ve daha yüksek akım seviyelerinde geçit sürücü gereksinimlerini yansıtan tasarım iyileştirmelerini tanıttı.

Bir kapı tahrik kartı, düşük voltajlı kontrol sinyalleri ve yüksek voltajlı güç anahtarı arasındaki sınırda çalışır.

Kontrol Birimi, üç fazlı inverter köprüsündeki altı IGBT'nin her biri için birkaç kilohertz hızında bir dizi açma / kapatma komutları oluşturur.A5E36717797 bu komutları alır ve onları aslında IGBT'leri değiştiren kapı sürücü impulslarına çevirir..

Bu çeviri önemsiz değil.Bir IGBT kapısı açılmak için belirli bir şarj gerektirir. Kapı sürücüsü, aşırı voltaj aşımına neden olmadan istenen anahtarlama hızına ulaşmak için bu şarjı yeterince hızlı kaynaklamalıdır..Kapatıldığında, kapı sürücüsü kontrol edilen bir hızda kapı şarjını çıkarmalıdır ‡ çok hızlı ve kolektor-emitör voltajı tehlikeli bir şekilde artar; çok yavaş ve anahtarlama kayıpları artar.

IGD2 / R4 kartının geçit sürücü devresinin, bu rekabetçi gereksinimleri gerçek cihaz özellikleri için dengeleyen 310A IGBT modülü için özel olarak optimize edilmesi.

Akım Algılama ve Koruma

Geçit sürücüsünün ötesinde, A5E36717797 motor faz akım ölçümünü işliyor.Güç bloğundaki akım sensörleri, her aşamada anlık motor akımına orantılı analog sinyaller üretir..

Kart, bu sinyalleri işliyor, ADC dönüşümünü yapıyor ve dijital akım değerlerini Kontrol Birimine aktarıyor.Bu geri bildirim, CNC akım kontrol döngüsünün kalbidir. Kontrolör, vektör kontrolünün tork üreten akım bileşenini hesaplamak için kullanır..

Yönetim kurulu ayrıca donanım düzeyinde IGBT koruması da uyguluyor.

When an IGBT turns on and the voltage across it (VCE) does not collapse to near zero — indicating a short-circuit or overload condition — the board detects this within microseconds and asserts a hardware shutdown.

Bu desaturasyon koruması, herhangi bir yazılımdan daha hızlı yanıt verir ve IGBT arızalanmadan önce geçit sinyallerini kesiyor. 310A'da, kontrolsüz bir hata akımı olayında depolanan enerji önemli.

A5E36717797'nin koruma devreleri güvenlik açısından kritik bir fonksiyon.

TIM Montajı ve Montajı

A5E36717797'nin açıklamasında yer alan TIM işareti, bu güç bloğu varyantında kullanılan termal arayüz malzeme montaj türüne atıfta bulunur.IGBT modülü çalışma sırasında önemli bir ısı üretiyor 310A'da, ısı alıcısı üzerindeki termal yük ve IGBT modülü ile ısı alıcısı arasındaki termal arayüz önemli.

TIM montajı, IGD kart montajı ile IGBT modülü arasındaki termal arayüzün tutarlı bir termal temas sürdürmesini sağlar.

A5E36717797'yi değiştirirken, bu güç bloğu tipi için Siemens servis talimatlarına göre termal arayüz malzemesi doğru bir şekilde uygulanmalıdır.

Yanlış TIM uygulaması, IGBT-heatsink arayüzündeki termal direncini etkiler ve düzgün çalışan bir panelde bile erken termal arızalara yol açabilir.

Bu iş için güvenlik önlemleri, herhangi bir S120 şasi tahrik hizmeti için aynıdır: tam AC şebekesi izolasyonu, en az beş dakikalık DC otobüs boşaltma bekleme süresi,erişimden önce 50V altındaki DC otobüsünün doğrulanması, ve kapı tahrik kartı için ESD yönetimi.

Sık Sorulan Sorular

S1: 310A'daki S120 şasi Motor Modülü, kısmi yük altında tekrarlanan F30001 aşırı akım hatası gösteriyor. Motor ve kablolar sağlıklı olduğu doğrulandı. Sebebi A5E36717797 olabilir mi?

F30001, sağlıklı bir motor ve kablo ile kısmi yük altında, ya IGD2/R4 panosundaki akım algılama ofset sürüklenmesini, ya daveya paralel IGBT cihazları arasında eşit olmayan akım paylaşımını yaratan bir IGBT kapı tahrik dengesizliği (eğer monte edilmişse).

Akım algılama hatası, gerçek akımın sınırına ulaşmadan önce yolculuğu tetikleyen yapay olarak yüksek ölçülen akım üretir.Kartın akım algılayıcı konektörlerini kontrol edin ve motor yükü olmadan hatayı sıfır akım devam ederse F30001 yeniden ayarlamaya çalışın, A5E36717797'nin mevcut algılama bölümü arızalı.

S2: A5E36717797 panelini değiştirdikten sonra, S120 Motor Modülü, başlangıçta F30015 (faza arızası) alarmı gösterir.

IGD kartı değiştirilmesinden sonra F30015, yeni IGD2/R4 kartı ile IGBT modülü arasındaki geçit tahrik bağlantılarından birinin tamamen yerleştirilmediğini gösterir.Bir faz için geçit sürücü çıkışı eksik veya aralıklı, kontrolörün faz arızası olarak algıladığı dengesiz bir çıkış üretir.

Gücü kapatın, DC otobüsünü boşaltın ve A5E36717797 ile IGBT kapı terminalleri arasındaki her bağlantıyı tekrar kontrol edin.

Aynı zamanda mevcut algılama bağlantısı koltuklarını da kontrol edin.

S3: A5E36717797 (310A) ve yakın kısmı A5E36717799 (380A) arasındaki işlevsel fark nedir? 380A kartı 310A uygulamasını değiştirebilir mi?

Bunlar farklı IGBT modülü özelliklerine eşleşen farklı panellerdir. 310A ve 380A panelleri, kapı tahrik parametrelerinde farklılık gösterir.Her bir akım derecesinde kullanılan farklı IGBT cihazları için optimize edilen ′′ ve desatürasyon eşiği ayarları310A güç bloğuna 380A bir geçit sürücü kartı yerleştirmek, yanlış anahtarlama davranışı, artan anahtarlama kayıpları ve potansiyel olarak yanlış koruma eşiği üretir.

Sadece A5E36717797 310A Motor Modülü'nde kullanılmalıdır.

S4: A5E36717797 bir TIM tipi olarak tanımlanmıştır. Bu, TIM olmayan güç bloğu varyantlarına kıyasla kurulum için ne anlama gelir?

TIM (Thermal Interface Material) işareti, IGD kartı montajı ile IGBT modülü arasındaki termal arayüzün belirli bir termal bileşik veya bant konfigürasyonunu kullandığını gösterir.

Kurulum sırasında,Eski termal malzeme tamamen IGBT modülü yüzeyinin dışına çıkarılmalı ve yeni tablo Siemens servis prosedürüne göre uygulanan taze termal ara aracın malzemesi ile eşleştirilmelidir..

Yetersiz veya yanlış uygulanan TIM, IGBT ile ısı alıcısı arasındaki termal direnci arttırır.Doğru çalışan bir tahta ile bile yük altında erken aşırı sıcaklık hatalarına neden olabilir..

S5: 310A'daki S120 şasi motor modülü, tekrar tekrar IGBT arızası yaşadı. IGBT değiştirildikten sonra, A5E36717797 de değiştirilmeli mi?

Evet. IGBT arızaları particularly over-current or IGBT desaturation faults

A5E36717797'deki tatmazlık koruma devresinin hatayı tespit edip doğru kapatmış olabileceği,ama bir arıza olayı sırasında geçici enerji anında görünür bir arıza neden olmayan kapı sürücü kartı üzerinde bileşenleri hasar verebilir.

Replacing both the IGBT module and the A5E36717797 gate drive board simultaneously is the correct practice — it ensures that the new IGBT is not subjected to potentially compromised gate drive waveforms from a damaged board.
