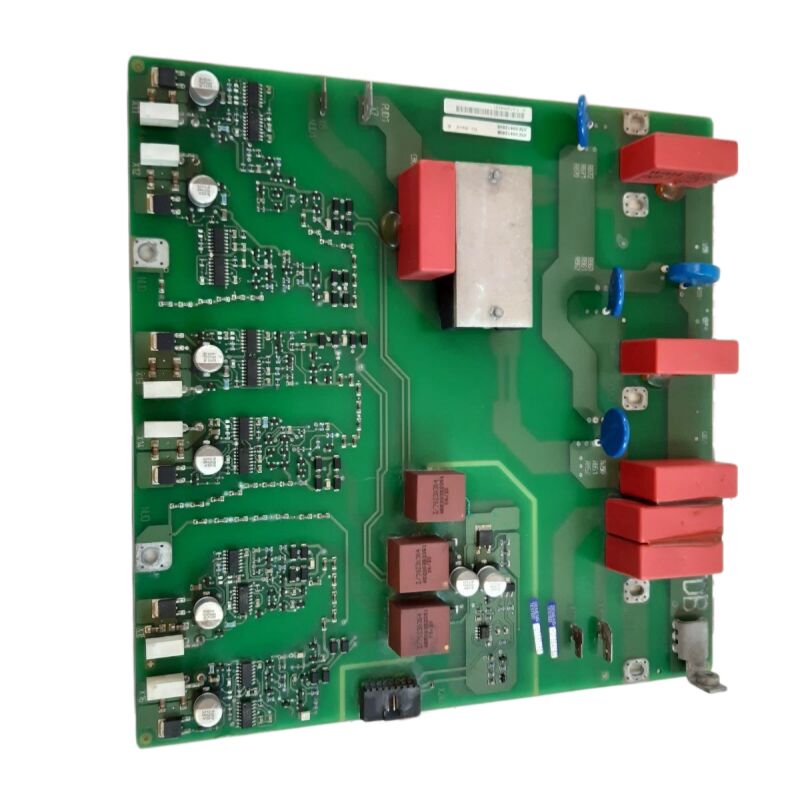

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 ∙ TDB Düzeltme Trigger Board ∙ 480V AC/DC Thyristor Drive Board for Converter Module

Parça numarası:A5E02822120

Üreticisi:Siemens AG (Almanya)

Ürün Türü:TDB Thyristor Drive Board / Düzleştiricinin Çıkartma Kartı (montajlı PCB)

Ürün ailesi:SINAMICS G120 / S120 dönüştürücü ve şasi sürücü serisi

Genel bakış

A5E02822120, Siemens SINAMICS G120 ve S120 dönüştürücü modül kümeleri için düzleyici tetikleme tahtası olan TDB (Tyristor Drive Board / Trigger Drive Board) Onun fonksiyonu sürücünün düzleyici giriş aşamasında tiristor (SCR) cihazları için kapı ateşleme darbelerinin üretimi ve dağıtımıdır.

SINAMICS sürücü mimarisinin bu düzeyinde, dönüştürücü modülü, gelen 480V AC üç fazlı kaynağı, inverter bölümünü besleyen DC otobüs voltajına yönlendirir.A5E02822120, düzleyici köprüsündeki her bir tiristor'a ne zaman geçeceğini söyleyen kontrol PCB'si..

"TDB" işareti, kartın kendi etiketinde ve Siemens belgelerinde yer almaktadır.sürücünün güç dönüştürme mimarisinde kartın temel amacını belirlemek.

TDB, inverter çıkış bölümünü kontrol eden IGBT kapı sürücü kartlarından (IGD serisi) farklıdır: IGD kartları motor akımının hızlı PWM geçişini yönetir,TDB daha yavaş olanları hallederken, düzleyici girişinin faz senkronize tiristor anahtarlaması.

A5E02822120, A5E02822121 ve alt çeşitlerini de içeren bir kart ailesinin bir parçasıdır.

Bu kartlar, SINAMICS yelpazesindeki farklı dönüştürücü modülü yapılandırmalarına hizmet verir.yaklaşık 90 kW'dan 250 kW'ya kadar olan yüksek güçli şasi tahrik uygulamalarını kapsar, sürücünün giriş düzleyici kontrollü düzlendirme için tiristorlar kullanır.

Ana Özellikler

TDB Fonksiyonu: Tiristor Düzeltme Kontrolü

Daha yüksek güç aralığındaki SINAMICS G120 ve S120 şasi sürücüleri, basit kontrolsüz bir diyot köprüsü yerine giriş dönüştürücü bölümünde bir tiristor (SCR) kontrol edilen düzleyici kullanır.

Bu denetlenen düzleyici, sürücüye önceden şarj sırasında DC otobüs voltajını düzenleme, DC otobüs kondansatörlerinin akımdaki hasar olmadan yumuşak çalışmasını gerçekleştirme yeteneği verir.ve bazı yapılandırmalarda, fren enerjisinin AC kaynağına geri dönüşünü mümkün kılmak için.

A5E02822120 TDB, bu düzleyici köprüsündeki tiristorlar için kapı ateşleme darbelerini üretir.

Sıfır kesişimleri ̇ ateş açıları hesaplanan faz referansını tespit etmek için üç fazlı AC güç kaynağı voltajını sürekli olarak izler.

Ardından, altı impulslu köprünün her bir tiristor pozisyonu için komuta edilen ateşleme açısında kapı darbelerini üretir.küçük bir ateşleme açısı (sıfır geçişine yakın) neredeyse maksimum DC çıkışı üretirBüyük bir ateşleme açısı düşük DC çıkışı üretir.

Normal çalışma sırasında, TDB ateş açısını SINAMICS sürücüsünün çalışma penceresi içinde DC otobüs voltajını koruyan değerde tutar.

Ön şarj sırasında, ateşleme açısı, DC otobüs voltajını kontrol edilen bir oranda yükseltmek için maksimumdan asgariye doğru giderek azalır.

Regeneratif frenleme olayı sırasında (regeneratif düzlendirici ile tahriklerde), ateş açısı tersine çevrim bölgesine hareket eder ve DC otobüs enerjisinin AC olarak geri akmasına izin verir.

SINAMICS Sürücü Mimarlığında TDB Kurulu

SINAMICS G120 ve S120 şasi sürücü mimarisi, kontrol elektroniklerini birkaç panoya ayırır: ana Kontrol Birimi (CU320 veya benzer), Güç Modülü kontrol paneli,ve dönüştürücü ile donatılmış üniteler için TDBA5E02822120 AC güç terminalleri ve DC otobüs arasında oturur ve üst düzey kontrol panosundan gelen komutlar altında çalışır.

Kartın ağırlığı (~ 550 g) güç yönetimi bileşenleri ile önemli bir PCB'yi yansıtır ‡ tiristor kapı darbelerinin galvanik izolasyonu için darbe transformatörleri,Tüm üç tedarik aşamasında sıfır geçiş tespit ağı, kapı sürücüsü IC'leri ve DC otobüs geri bildirim sinyalinden ateş açısı komutları üreten düzenleyici elektronikler.

MV27 / UL 94V-0 substrat derecelendirmesi, kartın PCB malzemesinin UL'nin dikey yanık sınıflandırmasında en yüksek standardı karşıladığını doğruluyor.

Yüksek akımlı tiristorların, DC otobüs kondansatörlerinin ve soğutma fanlarının kapalı bir alan paylaştığı bir tahrik kabininde, alev yaymayan bir PCB substratı önemli bir pasif güvenlik özelliğidir.

İlişkili Kurul Değişiklikleri

A5E02822120, kart ailesinin temel varyantıdır.

A5E02822121- Farklı dönüştürücü modülü yapılandırmaları veya revize edilen üretim durumları için yakın bir TDB varyantı.

A5E02822121A ve B önekleri, bu temel tasarımın daha fazla üretim revizyona işaret eder.

A5E02822104-001- Aynı TDB ailesine bağlı bir alt montaj veya varyant kart; bazı servis belgelerinde aynı tahrik uygulamalarına çapraz referans verilir.

A5E01105817- SINAMICS V50 SCR ateşleme kartı, SINAMICS G120/S120 TDB ailesinden farklı olan V50 platformunun düzleyici bölümünde benzer bir tiristor tetikleme fonksiyonu yerine getirir.

Belirli bir sürücü için doğru varyantın doğrulanması, kurulu kartın tam A5E numarasını sürücünün iç donanım belgeleriyle karşılaştırmayı gerektirir.

Sık Sorulan Sorular

S1: SINAMICS G120 şasi sürücüsü, çalıştırıldığında hemen bir DC otobüs düşük voltaj alarmı gösterir. Sürücünün giriş terminallerinde AC besleme voltajı normal olduğu doğrulandı.A5E02822120 neden olabilir mi??

Eğer TDB doğru tiristor ateşleme darbeleri üretmiyorsa,SCR köprüsü AC kaynağını düzeltmiyor ve DC otobüsü şarj olamıyor.

Alternatif olarak, TDB'nin faz senkronizasyon devresinin, yanlış zamanlamada ateşleme darbeleri üreterek ve çok düşük düzleştirilmiş DC çıkışı üreterek besleme frekansına kilitlenmesini kaybetmiş olabilir.

Kartın arızalı olduğu sonucuna varmadan önce, TDB'ye besleme voltajı algılama devresinden bağlantıların sağlam olup olmadığını kontrol edin. Hasarlı algılama bağlantıları aynı semptomları üretir.

S2: A5E02822120 kartı, PCB substratında MV27 / UL 94V-0 derecesine sahiptir.

UL 94V-0, UL'nin dikey alev yanma test serisindeki en yüksek sınıflandırmadır.

Pratik olarak, bir tahrik kabininde, bu, PCB'nin bir yangını sürdürmeyeceği veya ısı üreten yerel bir bileşen arızası durumunda yanmayı bitişik bileşenlere yaymayacağı anlamına gelir.

Bu, tahtayı yangın geçirmez yapmaz, ama bir bileşen arızasının dolap yangınına dönüşme riskini önemli ölçüde azaltır.Kurulun endüstriyel yangın güvenliği standartlarını karşıladığını doğrulayan bir sertifika..

S3: A5E02822120 durduruldu. A5E02822121 (veya A / B revizyonu) doğrudan bir yedek olarak kullanılabilir mi?

A5E02822121 ve revizyona uğramış varyasyonları, aynı TDB kart ailesindeki A5E02822120 ile yakından ilgilidir ve üst üste gelen tahrik uygulamalarına hizmet eder.Birçok durumda fonksiyonel eşdeğerler olarak çapraz referans verilirler..

Bununla birlikte, A5E02822121'i A5E02822120 ile orijinal olarak donatılmış bir sürücüye monte etmeden önce, confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

S4: SINAMICS sürücüsü kısmi yük altında dengesiz üç fazlı giriş akımları gösterir. Giriş kaynağı dengelenmiş olduğu doğrulandı. A5E02822120 TDB'nin hatası muhtemel mi?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

Bu asimetri, TDB'nin ateşleme ağındaki sürüklenmiş bir zamanlama bileşeninden veya bir besleme aşaması için hasarlı bir faz senkronizasyon devresinden kaynaklanabilir.

Her bir tiristor geçidi sinyalinin kapı darbeleri zamanlamasını bir osiloskopla ölçün ve üç faz arasındaki ateş açılarını karşılaştırın. Düzensiz açılar bir TDB hatasını doğruluyor.

S5: A5E02822120'yi tüm kartı değiştirmek yerine bileşen düzeyinde tamir etmek mümkün mü?

Bileşen düzeyinde onarım, arızanın tespit edilebilir ve değiştirilebilir bileşenlere yerleştirildiğinde uygulanabilir. A5E02822120'de en fazla arıza eğilimli bileşenler şunlardır:Puls transformatörleri (sürekli termal stres altında birbirine sarmalama kısa devreyi oluşturabilirler), ateşleme devresindeki optocoupler ve kapı sürücüsü IC'leri ve sıfır geçiş algılama ağındaki pasif bileşenler.

SINAMICS TDB deneyimi olan uzman bir sürücü onarım şirketi, sıklıkla arızalı bileşeni arızalı semptomlardan belirleyebilir ve değiştirerek panelin tam işlevini geri getirebilir.Hata hasarlı bir PCB izi veya bileşen düzeyinde yedekleme bulunmayan arızalı bir IC olduğunda, tüm pansiyonun değiştirilmesi gerekmektedir.
