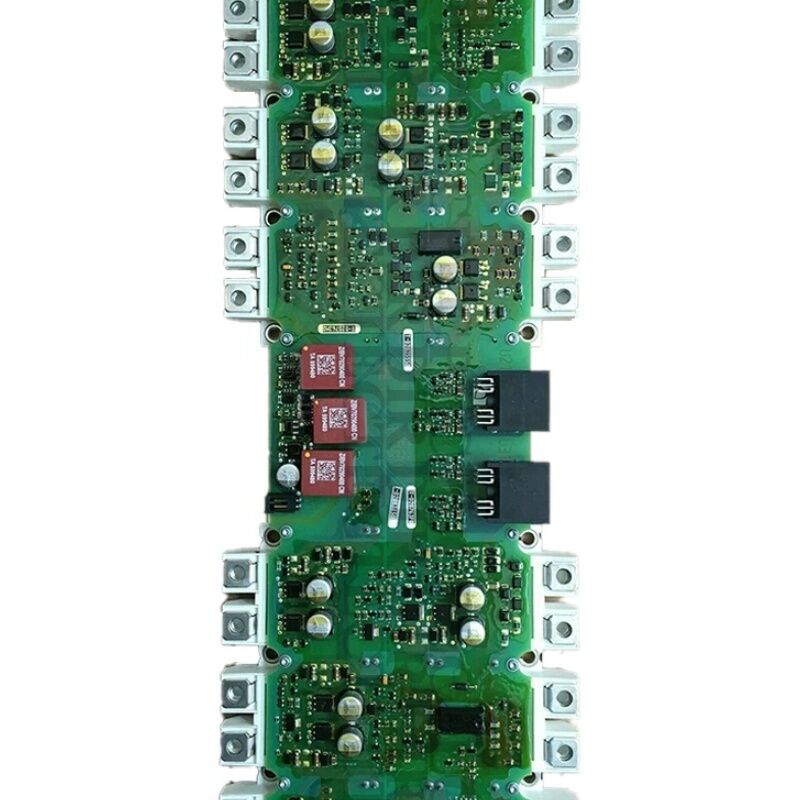

SIEMENS S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714563 A5EOO714563

Siemens A5E00714563 SINAMICS IGD2-Seri Inverter Güç Blok Sürüş Tablosu

Parça numarası:A5E00714563

Üreticisi:Siemens AG (Almanya)

Ürün Türü:SINAMICS Güç Blok Sürücü Tablosu IGD2 Kapı Sürücüsü Serisi

Ürün ailesi:SINAMICS Inverter Power Block Tamir Parçası (A5E00714560 serisi)

Kapı Sürücüsü Nesli:IGD2 (ikinci nesil IGBT kapı sürücüsü)

Genel bakış

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150 ve S120 şasi tahrik platformları.

Bu seride A5E00714560, A5E00714561, A5E00714562 ve A5E00714563, her biri SINAMICS şasi tahrik ürün yelpazesindeki belirli bir voltaj sınıfı ve akım değer kombinasyonunu ele alan A5E00714563.

A5E00714563, SINAMICS şasi sürücülerinin inverter güç bloğunu, geçit sürücü kartı veya ilgili IGBT modülü arızalanırken geri yüklemek için tasarlanmış Siemens üretilen bir onarım parçasıdır.

A5E00714560 serisinin tüm üyeleri gibi, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

A5E00714560 serisi paneller, MICROMASTER sürücülerinde kullanılan IGD1- tabanlı güç bloklarından farklı bir nesli temsil eder.

IGD2, SINAMICS Kontrol Birimi (CU320, CU310 ve benzeri) ile uyumlu yüksek hızlı fiber optik arayüzler, geçit doyumsuzluğu algılama tepkisinde gelişmeler,ve SINAMICS vektör kontrolünün kapalı döngü akım düzenleme gereksinimlerine uyan bir akım ölçüm mimarisi.

Ana Özellikler

A5E00714560 Serisi ️ Güç Bloku Ailesi Özet

A5E00714560 serisi, SINAMICS şasi sürücü aralığında farklı voltaj ve akım kombinasyonlarını kapsayan birden fazla paneldir.Seride 380A ve 490A akım derecelendirme tabloları bulunur., her biri bu güç seviyesine eşleşen özel IGBT modülüyle eşleştirilmiştir.

A5E00714563, seriyi, hemen bitişik parça numaralarının kapsamına girmeyen SINAMICS sürücü dizisi içindeki özel yapılandırmaları ele almak için genişletiyor.

Bu serideki her kart aynı IGD2 kapı sürücüsü mimarisini paylaşır: SINAMICS Kontrol Birimi'nden fiber optik PWM komut alımı,Altı pozisyonlu kapı dürtüsü üretimi ve IGBT köprü pozisyonlarına dağıtımı, donanım tatmazlığı algılama ve iki yönlü akım ölçümü kontrol ünitesine geri döner.

Serideki bireysel parça numaraları arasındaki farklılıklar, IGBT modülü spesifikasyonundaki farklılıkları yansıtır (farklı akım değerleri,farklı gerilim sınıfları) ve her IGBT aygıtı için kalibre edilen belirli kapı tahrik direnç değerleri ve sürücü akım yetenekleri.

IGD2 Kapı Sürücüsü

IGD2 nesli, MICROMASTER 440 sürücülerinde kullanılan IGD1'e göre birkaç iyileştirme getirdi.IGD2'deki fiber-optik arayüz, SINAMICS platformunun daha hızlı kontrol döngüsü süreleri ile uyumlu daha yüksek veri hızlarını destekler..

MICROMASTER 440 nispeten muhafazakar bir PWM kontrol döngüsü kullanırsa, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

IGD2'deki doyumsuzluk algılama devri de daha iyi bir hız ve hassasiyetle çalışır.

IGBT kısa devre hatası durumunda,IGD2, IGBT'nin iletken olayı içinde başarısız olan açılışı algılar ve yumuşak kapatmayı başlatır. Kayıp indüktanlardan kaynaklanan aşırı voltaj tırmanışlarını önlemek için akım düşüş oranını azaltır.Bu yumuşak kapanma koruması, SINAMICS şasi tahrik gücü aralığında özellikle önemlidir.IGBT akımları ve bağlantılı di/dt, kapatma sırasında önemli indüktif voltaj geçişleri oluşturur..

Sürücü Güç Blokları Değiştirme Prosedürü Bağlamı

SINAMICS şasi sürücüsünde bir IGD2 güç bloğunu değiştirmek, sürücünün güç bölümünün içinde DC otobüsünün boşaltıldığı ve kilitlendiği doğrulanmış şekilde çalışmayı gerektirir.SINAMICS platformu bir DC otobüs göstergesi LED içerir. Bu gösterge herhangi bir güç bölümü çalışması başlamadan önce kapatılmalıdır.. AC kaynağının izole edilmesinden sonra, en az bir boşaltma bekleme süresi (genellikle beş dakika) göz önünde bulundurulmalıdır,herhangi bir güç bölümü bileşenine dokunmadan önce güvenli gerilim seviyelerini doğrulamak için kalibre edilmiş bir voltmeterle DC otobüs voltajının doğrudan ölçümüyle takip edilir..

A5E00714563 montajı, IGBT modülü taban plağı ile ısı disici yüzeyiyle termal temas halinde olan sürücü ısı disici üzerine monte edilir.

Montaj sırasında bu temas yüzeyine termal arayüz malzemesi uygulanmalıdır.Fiber optik kabloları doğru pozisyonlara yeniden bağlayın .

Sık Sorulan Sorular

S1: Sipariş vermeden önce belirli bir SINAMICS sürücüsü için doğru A5E00714563 nasıl doğrulanır?

Kurulu güç bloğu kartındaki etiket, başlangıçta bu sürücü için belirtilen A5E parça numarasını taşır.Çözüm tablosundaki etiketi kontrol edin .

Ayrıca sürücünün tam tip belirlemesini sürücünün numaralandırma plakasından kaydet.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

S2: Bir SINAMICS G120 sürücüsü F30022'de yük bağlanmadan çalıştırıldı. A5E00714563 güç bloğu sahte bir arıza üretiyor olabilir mi?

F30022, SINAMICS Kontrol Birimi, üç fazlı çıkış akımlarında önemli bir dengesizlik tespit ettiğinde, bir toprak hatası ile tutarlı olarak üretilir.Güç bloğunun akım ölçüm devresi bu algılama için kullanılan faz akım verilerini sağlar.

IGD2 kartındaki arızalı bir akım ölçüm kanalı, herhangi bir yük bağlanmamış olsa bile, F30022'yi tetikleyen görünür bir akım dengesizliği üretir. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

S3: Sürücü F30021 (IGBT aşırı akım) gösterdi ve sonra güç bloğunun fiziksel olarak hasarlı bir IGBT modülüne sahip olduğu bulundu.A5E00714563 yedek cihazı monte etmeden önce kontrol ünitesi veya diğer panolar kontrol edilmeli mi??

Evet, bir IGBT kısa devre olayı DC otobüsünde bir voltaj geçicilik yaratacak ve bu da sürücünün iç kabloları üzerinden yayılacak.Ama ciddi arıza olayları Kontrol Biriminin güç kaynağı bileşenlerini strese sokar..

Değiştirme güç bloğunu kurmadan önce, Kontrol Biriminin 24V güç kaynağının spesifikasyon içinde olduğunu doğrulamak için güç bloğunu bağlayıp (mümkünse) devreye sokun.Ayrıca önceden şarj devresini de kontrol edin., DC otobüs sigortaları ve hata geçici maruz olabilir herhangi bir snubber kondansatörleri.

S4: A5E00714563 üretimi kesilmiş olarak listelenmiştir. A5E36717xxx serisi kesin bir halef mi?

A5E36717xxx serisi, SINAMICS güç bloğu montajlarının bir sonraki neslini temsil eder ve A5E00714560 serisinin halefi olarak hizmet eder. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

Takipçisi, aynı SINAMICS sürücü ailesiyle işlevsel uyumluluğu korurken yeni nesil IGD2 kapı sürücü kartını içerir.

S5: A5E00714563'ün hasarlı olmadığını kontrol etmek için montajdan önce test edilebilir mi?

Sürücü şasi olmadan bir IGD2 güç bloğunun temel bir işlevsel testi basit değildir, çünkü kartın çalışması için SINAMICS fiber-optik arayüzü ve güç kaynakları gereklidir.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

Bu, üretim sürücüsüne monte edilmeden önce makul bir güvence sağlar.
