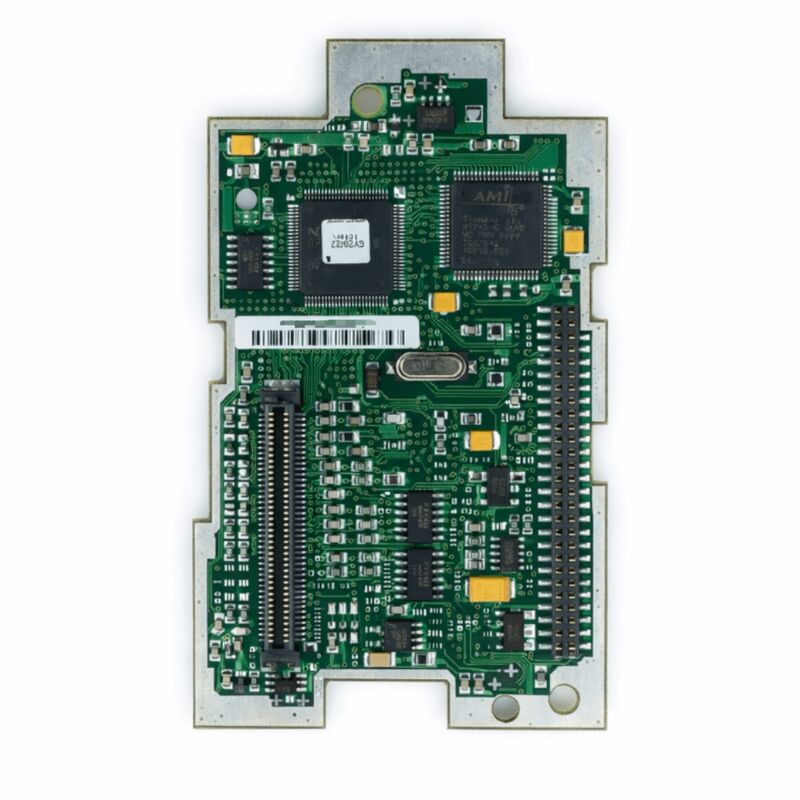

ORIGINAL SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 | İnverter CPU / G/Ç Kontrol Kartı — Endüstriyel Değişken Frekans Sürücü Sistemleri

Parça Numarası: MC00160783M01

Ürün Tipi: İnverter CPU / G/Ç Kontrol Kartı (Entegre Kontrol PCB)

İşlev: Endüstriyel frekans dönüştürücü / inverter sistemleri için merkezi CPU ve giriş/çıkış arayüzü kontrol kartı

Uygulama: Endüstriyel AC motor değişken hız sürücüleri, frekans inverterleri, otomasyon sürücü sistemleri

Genel Bakış

MC00160783M01, endüstriyel değişken frekans sürücü (VFD) ve inverter sistemleri için tasarlanmış entegre bir CPU ve G/Ç kontrol baskılı devre kartıdır. Modern bir endüstriyel inverterin mimarisinde, CPU G/Ç kontrol kartı operasyonel çekirdektir: sürücünün işlemcisini — motor kontrol algoritmalarını, parametre yönetimini ve iletişim protokollerini çalıştıran — sürücüyü daha geniş otomasyon sistemine bağlayan giriş/çıkış arayüzü devresiyle bir araya getirir.

Tek bir kart üzerinde, CPU G/Ç kontrol kartı motor kontrolü için gereken gerçek zamanlı hesaplamayı gerçekleştirir ve aynı zamanda sürücüyü sensörlere, aktüatörlere, PLC'lere ve operatör panellerine bağlayan ayrık ve analog sinyalleri yönetir.

Endüstriyel frekans dönüştürücüler, karar verme merkezleri olarak CPU G/Ç kartına güvenir.

Hız referansları tesis kontrol sisteminden gelir. Motor akım sensörlerinden, enkoder geri beslemesinden ve sıcaklık monitörlerinden gelen geri besleme sinyalleri işlenir. Başlatma, durdurma, ileri, geri ve arıza rölesi için kontrol çıkışları G/Ç arayüzü aracılığıyla çıkar. Tüm bunlar MC00160783M01'den geçer.

Bu kart arızalandığında, sürücü tipik olarak tüm operasyonel yeteneğini kaybeder — açılabilir ancak komutları kabul edemeyebilir veya kendi kendine test dizisini hiç tamamlayamayabilir.

MC00160783M01 sürüm tasarımcısı M01, bunun bu özel kartın ilk sürümü olduğunu belirtir ve sürücünün yapılandırma temelindeki rolünü belirler.

Bu tür endüstriyel kontrol kartları, titiz güvenilirlik standartlarına göre tasarlanmıştır — titreşim, sıcaklık değişimi ve elektromanyetik gürültünün rutin olduğu endüstriyel ortamlarda kesintisiz olarak sürekli çalışmalıdır.

Anahtar Özellikler

Entegre CPU ve G/Ç Mimarisi

MC00160783M01, önceki sürücü nesillerinde genellikle ayrı kartlarda bulunan iki işlevi entegre eder: CPU ve G/Ç arayüzü. CPU bölümü motor kontrol algoritmasını yürütür — modern sürücülerde bu genellikle hassas zamanlama ve yüksek örnekleme hızları gerektiren bir vektör kontrolü veya doğrudan tork kontrolü algoritmasıdır.

Algoritma, komuta edilen hıza veya torka ve ölçülen motor akımlarına dayanarak motora uygulanacak gerekli voltaj vektörlerini hesaplar.

Sürücünün IGBT kapı sürücülerine giden PWM anahtarlama komutlarını üretir ve bunu mikrosaniye cinsinden ölçülen bir döngü süresinde yapar.

G/Ç bölümü, sürücüyü tesis ortamıyla arayüzleme görevini, daha yavaş ama eşit derecede önemli olan görevi üstlenir.

Dijital girişler harici kaynaklardan sinyaller alır: PLC başlatma komutu, arıza onay sinyali, motor termal anahtar girişi, acil durdurma döngüsü. Dijital çıkışlar PLC'ye durum sinyalleri gönderir: sürücü çalışıyor, hızda, arıza, hazır.

Analog girişler işlem kontrol sisteminden hız referansları alır — tipik olarak 4–20mA akım sinyalleri veya 0–10V voltaj sinyalleri.

Analog çıkışlar, gerçek motor hızını veya torkunu DCS veya SCADA sistemine bildirir.

Her iki işlevi MC00160783M01 üzerinde birleştirmek, sürücüdeki kart sayısını azaltır, dahili kablolamayı basitleştirir ve sinyal bütünlüğünü iyileştirir — CPU ve G/Ç arayüzü, ayrı tasarımların gerektirdiği kartlar arası sinyal yolu olmadan ortak bir toprak referansını paylaşır.

Motor Kontrol İşleme

MC00160783M01 üzerindeki CPU, sürücünün modülasyon stratejisinin gerektirdiği hızda gerçek zamanlı motor kontrolü gerçekleştirir. Tipik bir endüstriyel inverter 2kHz ila 16kHz anahtarlama frekansında çalışırken, kontrol döngüsü aynı frekansta çalışır — CPU, tam kontrol döngüsü hesaplamasını bir anahtarlama periyodu içinde tamamlamalıdır.

4kHz anahtarlama frekansında, bu kontrol döngüsü başına 250 mikrosaniyedir.

Bu pencere içinde CPU, ADC girişlerini okur, kontrol algoritmasını yürütür, PWM görev döngülerini günceller ve herhangi bir iletişim isteğini işler.

Eşzamanlı çalışan G/Ç işlemcisi, tesis sinyallerini yakalamak için yeterince hızlı bir hızda dijital girişleri tarar — bir çalıştırma/durdurma sinyali veya bir arıza girişi, uygun şekilde yanıt vermek için birkaç milisaniye içinde tespit edilmelidir.

Analog girişler, en yavaş işlem değişkeni (tipik olarak 10ms güncelleme hızında hız referansı) için uygun hızlardan en hızlı geri besleme sinyaline (kontrol döngüsü hızında örneklenen akım geri beslemesi) kadar hızlarda örneklenir.

Değiştirme Hususları

MC00160783M01'i değiştirirken, sürücünün parametre seti — motor, kontrol modu, G/Ç ataması, iletişim ayarları ve koruma eşikleri için tüm yapılandırma verilerini saklar — çıkarılmadan önce sürücüden yedeklenmelidir.

Yedek kartı takıp sürücüyü çalıştırdıktan sonra, sürücünün belleğinin parametre setini saklayıp saklamadığını doğrulayın (bazı sürücüler parametreleri kartın kendisindeki kalıcı bellekte saklarken, diğerleri ayrı bir bellek modülünde veya Kontrol Ünitesinde saklar).

Parametre seti değiştirilen kartta saklanıyorsa, devreye alma işleminden önce yedekten yüklenmelidir.

Orijinal karttaki jumper ayarları, DIP anahtar konumları ve herhangi bir donanım yapılandırma anahtarı, kurulumdan önce yedek kartta aktarılmalı veya eşleştirilmelidir.

SSS

S1: Tesis beslemesine bir şimşek düşmesinden sonra, inverter artık herhangi bir çalıştırma komutuna yanıt vermiyor. Güç kademesi hasarsız görünüyor ve DC bara doğru şekilde şarj oluyor. MC00160783M01 arızalı mı?

Şimşek kaynaklı aşırı gerilim olayları, kontrol kartının G/Ç arayüzü bölümünü yaygın olarak hasar verir — dijital giriş optokuplörleri ve analog giriş koruma devreleri en çok maruz kalan bileşenlerdir.

Sürücü açılırsa (DC bara şarj olur, ekran ışıkları yanar) ancak herhangi bir giriş sinyaline yanıt vermez ve motor çıkışı üretmezse, MC00160783M01'deki G/Ç arayüzü muhtemelen hasar görmüştür.

Diğer göstergeleri kontrol edin: ekrandaki dahili bir donanım arızasına işaret eden bir hata kodu, kart düzeyinde hasarı doğrular.

S2: Güç açıldıktan sonra sürücünün ekranı tamamen boş. Besleme voltajı doğru olarak onaylandı. MC00160783M01 arızalı mı?

Doğrulanmış doğru besleme voltajı ile boş bir ekran, ya CPU kartının dahili güç kaynağının arızalandığını ya da CPU kartı ile ekran paneli arasındaki ekran iletişiminin kesildiğini gösterir.

CPU G/Ç kartının arızalı olduğuna karar vermeden önce, kart ile ekran paneli arasındaki bağlantı kablosunu kontrol edin — yeniden takın.

Ayrıca karttaki herhangi bir kontrol gücü sigortasını kontrol edin. Kartta besleme varsa ancak ekran boş kalıyorsa, CPU kartının değiştirilmesi gerekir.

S3: Sürücü yerel manuel modda motoru doğru şekilde çalıştırıyor ancak dijital girişler aracılığıyla uzaktan komut sinyallerine yanıt vermiyor. G/Ç kablolaması doğru olarak doğrulandı. Olası arıza nedir?

Yerel olarak yanıt veren ancak doğrulanmış doğru G/Ç kablolaması ile uzaktan yanıt vermeyen bir sürücü, MC00160783M01'in dijital giriş bölümünde bir arıza olduğunu gösterir — uzaktan komut girişleri için optokuplörler, diğer devreler işlevsel kalırken arızalanmış olabilir.

Yerel ve uzaktan kontrol kaynağı arasında seçim yapan parametre ayarlarını doğrulayın — sürücünün uzaktan giriş kontrolü için yapılandırıldığından emin olun.

Ayarlar doğruysa ve uzaktan sinyaller uygulandığında karttaki dijital giriş LED göstergeleri yanmıyorsa, giriş optokuplörleri arızalanmıştır.

S4: Yedek bir MC00160783M01 takıldı. Sürücü çalışıyor ancak analog çıkışta yanlış motor hızı gösteriyor ve PLC yanlış hız geri bildirimi alıyor. Neler kontrol edilmeli?

Kart değişimi sonrası yanlış analog çıkış sinyalleri, yeni kartın analog çıkış bölümündeki bir kalibrasyon ofseti veya çıkış aralığı yapılandırma parametrelerindeki bir uyumsuzluktan kaynaklanır. Analog çıkış aralığı için parametre ayarlarını (0–10V veya 4–20mA seçimi ve çıkış ölçeklendirmesi) kontrol edin.

Parametreler orijinal yapılandırmayla eşleşiyorsa ancak çıkış hala yanlışsa, yedek karttaki analog çıkış devresinde servis gerektiren bir kalibrasyon veya bileşen sorunu vardır.

S5: MC00160783M01 sürüm M01 olarak tanımlanmıştır. Bir yedek M02 veya daha sonraki bir revizyon gösterirse, kullanmak güvenli midir?

Aynı parça numarası ailesindeki bir kontrol kartının revizyonları genellikle geriye dönük olarak uyumludur — M02 revizyonu, aynı işlevsel spesifikasyonu ve fiziksel arayüzü korurken bileşen güncellemeleri veya güvenilirlik iyileştirmeleri içerir.

Ancak, M02 revizyonunun M01 için doğrudan bir yedek olarak listelendiğini doğrulamak için sürücü üreticisinin belgelerine veya yedek parça kataloğuna başvurun.

Bazı revizyon değişiklikleri, parametre uyumluluğunu etkileyen firmware güncellemelerini içerir.
