ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD tetikleme panosu A5E36717803 A5E367178O3

Siemens A5E36717803 SINAMICS Güç Blok Tamiri IGD2/R4 480V/490A Çift FS450R12KE3-S1 IGBT Modülleri ile

Parça numarası:A5E36717803

WLX Referansı:WLX_999999

Üreticisi:Siemens AG (Almanya)

Ürün Türü:SINAMICS Güç Bloku Onarım Montajı ️ IGD2/R4 Sürüş Kontrol Inverter Board

Genel bakış

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assembliesDaha önceki güç bloklarının her biri tek bir FS450R12KE3-S1 IGBT modülü içerdiği yerde, A5E36717803 konfigürasyonu bir adım daha ileriye götürür: iki FS450R12KE3-S1 IGBT modülü içerir,Bu bileşime 480V şasi güç aralığının üst kısımlarında SINAMICS sürücüleri için gerekli olan daha yüksek 490A sürekli akım derecesini verir.

Ürün etiketinde A5E numarasının yanında görülebilen WLX_999999 tanımı, Siemens'in bu özel güç bloğu konfigürasyonu için iç servis mühendisliği referansıdır.WLX öncesi referanslar, onarım bileşenlerini servis mühendisliği partilerine göre tanımlar., onları piyasa siparişi ürün numaralarından ayırır.

A5E36717803 numarası, sipariş sistemlerinde ve yedek parça veritabanlarında görünen şeydir; WLX referansı, servis mühendislerinin saha onarımlarını ve servis kayıtlarını belgelediklerinde kullandıkları şeydir.

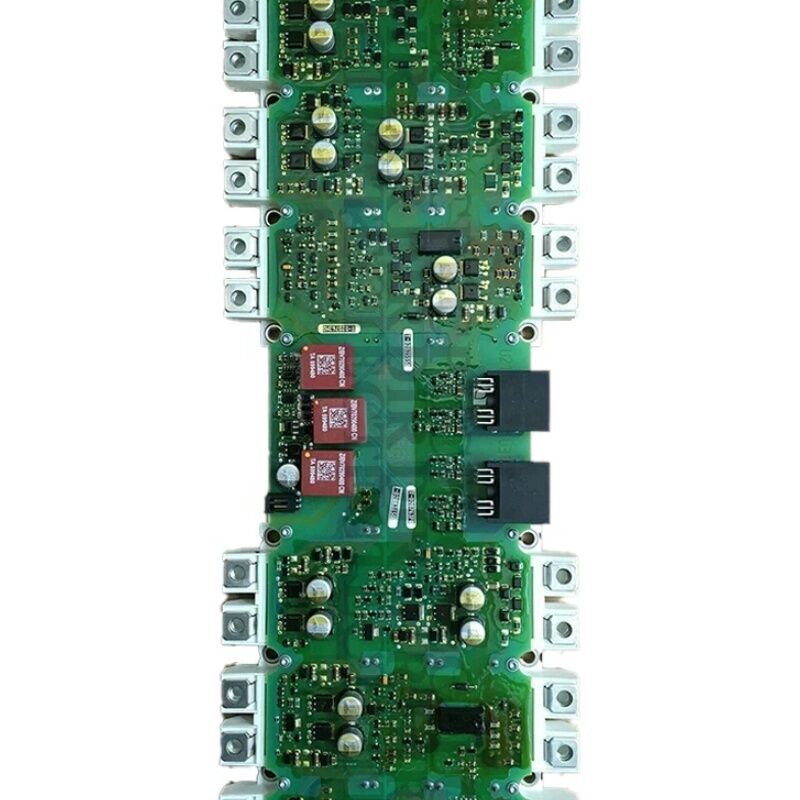

Bu montaj, IGD2 kapı sürücü kartı ve her iki IGBT modülü de birlikte, termal arayüzle monte edilmeye hazır bir birim olarak sağlanır.

Kapı sürücü kartının belirli IGBT modülleri ile eşleşmesi tesadüfi değildir: kapı tahrik parametreleri (kapı direnci değerleri, çıkış akım kapasitesi,zamanlama) IGD2 kartında FS450R12KE3-S1'in kapı özellikleri için özel olarak kalibre edilmiştir.

Montajı ve kaynak bileşenlerini ayrı ayrı ayırmak, IGBT ömrünü kısaltabilecek veya anormal anahtarlama davranışını yaratabilecek geçit-drive uyumsuzluğu riskini getirir.

Ana Özellikler

490A'da çift IGBT yapılandırması

Tek-IGBT'den çift-IGBT yapılandırmalarına adım, bireysel IGBT modüllerinin termal sınırları tarafından yönlendirilir.en yüksek sürekli çıkış akımlarında ve tam taşıyıcı frekans çalışması ile, tek bir modülün termal bütçesi kullanılabilir akımı 490A'nın altında sınırlıyor.

İki FS450R12KE3-S1 modülünü yerleştirerek, bir tane de inverter faz çiftlerinin her yarısı için veya paralel bir konfigürasyonda düzenlenerek, A5E36717803 iki cihaz arasında akımı ve ısıyı dağıtır.Her bir modülü güvenli çalışma alanında tutarken daha yüksek 490A derecesine ulaşmak.

Bu ikili modül tasarımı, derecelendirmeyi düşürerek güvenilirliği de artırır.Yük döngüleri sırasında bağlantı sıcaklığı dalgalanmasını azaltan ve modülün kullanım ömrünü sınırına yakın bir tek modül tasarımına kıyasla uzatır.

A5E36717803'teki IGD2 kapı sürücüsü, her iki IGBT modülünü senkronize ederek çalıştırmak için uyarlanmıştır.iki paralel modül arasında dengeli akım paylaşımını sağlamak.

IGD2/R4 Mimarlık

R4 biçim faktörü, SINAMICS şasi sürücülerinin bu güç aralığında kullanılan fiziksel montaj formatını tanımlar.IGD2 kartı doğrudan IGBT modülü montajına monte edilir ve standart bir arayüz aracılığıyla sürücünün Kontrol Birimi'ne bağlanır.

Bu arayüz, CU'dan IGD2'ye PWM geçiş komutlarını taşır.ve IGD2'den mevcut ölçüm ve sıcaklık sensörü verilerini CU'nun kapalı döngü kontrol algoritmalarına geri taşır.

IGD2 kartı, her IGBT pozisyonunda donanım düzeyinde desatürasyon koruması uygular.

Eğer voltaj beklenen doymak seviyesine düşmezse, cihazın emredilen akımı iletemeyeceğini gösterir, IGD2 hemen tüm geçit darbelerini bastırır.Bu mikrosaniye seviyesindeki tepki, IGBT bağlantılarını yok eden sürekli fazla akımın önlenmesini sağlar., Kontrol Birimindeki herhangi bir yazılım hatası yanıtından daha hızlı hareket ediyor.

Termal arayüz malzemesi (TIM) Not

A5E36717803 servis belgelerinde bazen atıfta bulunulan "TIM" eklentisi, bileşenin önceden uygulanan veya dahil edilen Termal Arayüz Malzemesi ile sağlandığını gösterir. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

Eksik veya yanlış uygulanan TIM, ısıtma lavabosunun kendisi iyi soğutulsa bile, kurulum sonrası IGBT aşırı sıcaklık alarmlarının (F30022) yaygın bir köken nedenidir.

Sık Sorulan Sorular

S1: Sürücünün şu anda A5E00714562 güç bloğu var. A5E36717803 doğrudan bir yedek olarak monte edilebilir mi?

A5E36717803, Siemens tarafından A5E00714562'nin halefi olarak belirlenmiş ve bu montajın alan yedekliği olarak tasarlanmıştır.Çoğu SINAMICS G120 ve G150 şasi konfigürasyonunda geçerli güç aralığında, aynı pozisyonda kurulur ve aynı şekilde arayüzlenir.

Bununla birlikte, belirli sürücünün üretim durumunu ve firmware sürümünü Siemens'in halefi uygulanabilirlik tablosuna karşı doğrulayın.

Bazı çok erken üretim sürücüleri, yeni IGD2 kartının elektronik kimliği sürücünün bileşen yönetim sistemi tarafından doğru bir şekilde tanınmadan önce bir sabit yazılım güncellemesi gerektirebilir.

S2: Etiketteki "WLX_999999" işareti ne anlama gelir?

WLX, Siemens'in iç servis mühendisliği seri referans sistemidir. WLX_999999 Siemens'in onarım parçaları sisteminde bu özel güç bloğu konfigürasyonunu tanımlar.

Siemens servis mühendisleri tarafından onarım dokümantasyonu ve servis kayıtları için kullanılır.

Sipariş ve yedek parça amaçları için, A5E36717803 numarası doğru referanstır.

S3: Sürücü, A5E36717803 güç bloğu kurulduktan sonra tam yükle çalışmanın 10 dakikasında F30022 (IGBT aşırı sıcaklığı) gösterir.En muhtemel neden nedir??

F30022, soğuk bir ısı alıcı ile kurulduktan kısa bir süre sonra, IGBT modülü taban plakaları ile ısı alıcı yüzeyi arasındaki yanlış veya eksik termal arayüz malzemesinin klasik belirtisidir.

Eğer TIM, kurulum sırasında uygulanmamışsa veya eşitsiz uygulanmışsa, IGBT bağlantısından ısı alıcıya ısı direnci, sürücünün termal modelinin beklediğinden çok daha yüksektir.

IGBT bağlantısı, ısı alıcısının vücudu önemli ölçüde ısınmak için zaman kazanmadan önce aşırı ısıya ulaşır.

Siemens'in kurulum prosedürünü takip ederek doğru TIM uygulaması ile güç bloğunu çıkarın ve yeniden yükleyin.

S4: A5E36717803 iki IGBT modülüne sahiptir. İki modülden biri servis sırasında arıza gösterirse, sadece bu modül değiştirilebilir mi?

No

A5E36717803'teki iki FS450R12KE3-S1 modülü paralel olarak çalışır ve dengelenmiş akım paylaşımı için eşleşen anahtarlama özelliklerine sahip olmalıdır.

Bir tanesi arızalanırsa, A5E36717803 montajı değiştirilmelidir.

Yeni bir IGBT modülünün farklı geçit eşiği ve anahtarlama hızı özelliklerine sahip eski bir modülün yanına yerleştirilmesi, eşit olmayan akım paylaşımı riski yaratır.Yeni modülü aşırı yükleyebilir veya zamanlama dengesizliğine neden olabilir..

S5: Bu güç bloğu durdurulmuş olarak listelenmiştir. A5E36717803 hala herhangi bir kanal üzerinden kullanılabilir mi?

Siemens tarafından durdurulan parça ile, endüstriyel yedek pazarı birincil kaynaktır.

Kaynak alırken, bileşenin doğru konfigürasyonunu doğrulamak için etiketlerde WLX referansını doğrulayın ve gönderilmeden önce işlevsel test sonuçlarını gösteren belgeleri isteyin.

Hasarlı bir ünitenin test edilmiş bir yedeklemesi karşılığında iade edildiği hizmet değişim programları, birçok endüstriyel sürücü onarım uzmanının sunduğu başka bir seçenektir.
