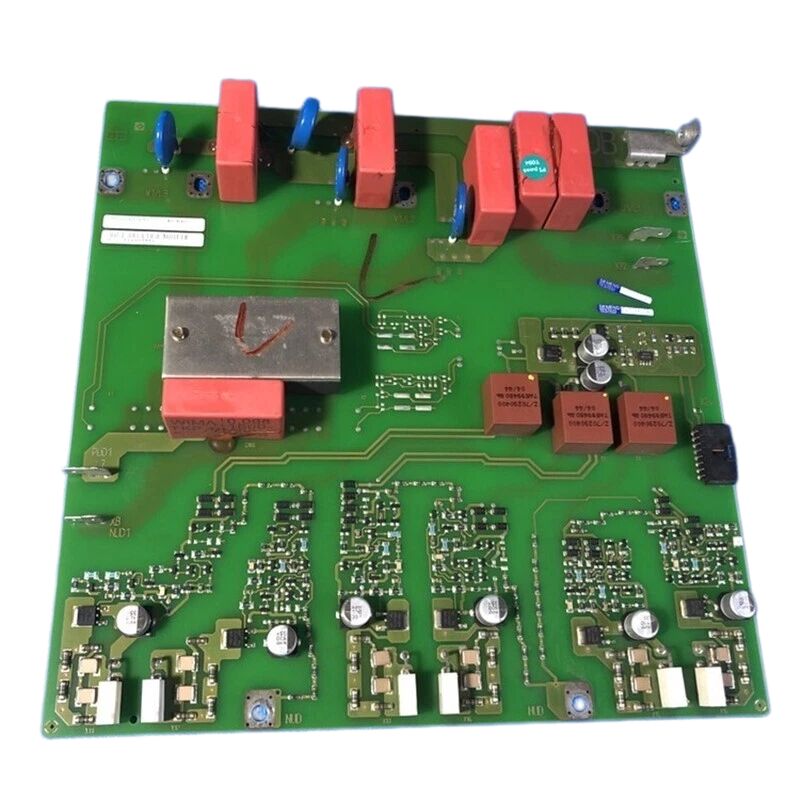

SIEMENS 430/440 INVERTER/CONVERTER SCR tetikleme panosu TDB panosu A5E00173192 A5EOO173192

Siemens A5E00173192 | A5E Serisi Dahili Sürücü Devre Kartı — Siemens Endüstriyel Sürücü PCB'si

Parça Numarası: A5E00173192

Üretici: Siemens AG (Almanya)

Ürün Tipi: Dahili Sürücü Devre Kartı — PCB Montajı

Ürün Ailesi: Siemens A5E Serisi Dahili Sürücü Bileşenleri

Uygulama: Siemens endüstriyel sürücü ve invertör sistemleri için dahili elektronik kartı

Üretim Durumu: Üretici Tarafından Durduruldu

Menşe Ülke: Almanya

Genel Bakış

A5E00173192, bir Siemens A5E serisi dahili sürücü devre kartıdır — Siemens'in endüstriyel sürücü ve invertör platformlarında kullanılan birçok baskılı devre montajından biridir. A5E ön eki, MICROMASTER serisinden SIMOVERT MASTERDRIVES ve SINAMICS'e kadar sürücü aileleri genelinde uygulanan Siemens'in dahili bileşen numaralandırma sistemidir.

Her A5E numaralı montaj, güç kaynağı, kontrol sinyali, ölçüm veya arayüz işlevi görsün, bir sürücü ünitesinin elektronik mimarisindeki belirli bir işlevsel alt karttır.

Siemens sürücü üniteleri elektronik yapılarında modülerdir. Tek bir monolitik kart yerine, sürücünün dahili elektroniği, her biri tanımlanmış bir dizi işlevi yerine getiren birden çok PCB montajına bölünmüştür. Bazı kartlar, sürücünün kontrol elektroniği için anahtarlamalı güç kaynağını yönetir.

Diğerleri analog giriş ve çıkış sinyal koşullandırmasını, dijital G/Ç arayüzünü veya fan ve termal yönetim devrelerini işler.

Diğerleri ise sürücünün ana kontrol kartı ile güç bölümü arasındaki arayüz kartları olarak hizmet eder.

A5E00173192, bu katmanlı mimari içindeki böyle bir dahili işlevsel montajdır.

Kartın bakım kayıtlarındaki varlığı, genellikle bir sürücü onarılırken veya bileşen düzeyinde bir arıza sonrası dahili elektroniği değiştirilirken ortaya çıkar.

Doğru kartı A5E numarasıyla tanımlamak esastır — A5E tanımı, belirli bir üretim montajına özgüdür ve farklı bir parça numarasından benzer görünümlü bir kartın değiştirilmesi, sürücünün elektronik yığınında doğru çalışmayan uyumsuz bir devreye neden olabilir.

Anahtar Özellikler

A5E Numaralandırma ve Kart Tanımlama

Siemens'in dahili parça numaralarındaki A5E ön eki, Siemens'in Alman üretim tesislerinde üretilen belirli bir yedek ve servis parçaları sınıfını temsil eder. Bu numaralar, kartın kendi etiketinde, sürücünün dahili kablo şemasında ve sürücünün servis belgelerinde görünür.

Bunlar, sürücünün ana pazar sipariş numarasından (6SE, 6SL, 6RA ve benzeri ön ekler) farklıdır.

Bir sürücü dahili bakım için açıldığında, her karttaki A5E numarası, bir yedek parça temini için kesin tanımlayıcıdır.

Numara, kartın belirli devre tasarımını, bileşen spesifikasyonunu ve üretim revizyonunu doğrudan kodlar — bir yedek parçanın doğru çalışması için bunların tümü eşleşmelidir.

A5E00173192, A5E sürücü bileşenlerinin daha düşük numaralı aralığında yer alır, bu da Siemens'in sürücü ürün geçmişinin daha erken bir döneminde üretildiğini gösterir.

Bu numaralı aralıktaki kartlar, genellikle eski SIMOVERT MASTERDRIVES ve erken SINAMICS platformlarının yanı sıra Siemens'in sürücü portföyünde SINAMICS'ten önce gelen MICROMASTER ailesiyle ilişkilidir.

Durdurulan A5E Kartlarını Tedarik Etme

A5E00173192 Siemens tarafından durdurulduğundan, tedarik seçenekleri iki kategoriye ayrılır: endüstriyel satış sonrası ve uzman sürücü onarım hizmetleri.

Endüstriyel satış sonrası, hizmetten çıkarılan sürücülerden çıkarılan kartları, eski yedek stoklarda tutulan kartları ve temizlenmiş, test edilmiş ve onarım şirketi tarafından garantili yenilenmiş montajları sunar.

Bunlar, resmi Siemens kanalları aracılığıyla artık mevcut olmayan parçalar için en erişilebilir kaynaktır.

Uzman sürücü onarım şirketleri — Siemens MASTERDRIVES, MICROMASTER ve erken SINAMICS ünitelerini kart düzeyinde yeniden oluşturan firmalar — bazen onarım değişim stoklarının bir parçası olarak A5E bileşen envanteri bulundururlar.

Bazı firmalar, kartın arıza modu yerelleşmiş olduğunda maliyet etkin bir seçenek olabilen, tüm montajı değiştirmek yerine arızalı bir A5E00173192 kartını bileşen düzeyinde onarabilirler.

Her iki durumda da, yanlış bir parça almaktan kaçınmak için tedarik etmeden önce takılı kartın etiketine karşı A5E00173192 numarasını doğrulamak esastır.

Taşıma ve ESD Önlemleri

Tüm A5E serisi PCB montajları, elektrostatik deşarj (ESD) hassasiyeti olan bileşenler içerir. Siemens'in standart önlemleri geçerlidir: kart, iletken olmayan yüzeylere (plastik masalar, plastik tepsiler) yerleştirilmemeli, sentetik elyaflardan yapılmış giysilerle temas etmemeli ve iletken (metalize) ambalajlarda taşınmalı ve saklanmalıdır. Kartı tutarken topraklı bir antistatik bileklik gereklidir.

Herhangi bir yeniden çalışma yapılırsa lehimleme demirinin ucu topraklanmalıdır.

Bu önlemler, A5E00173192 için tüm aşamalarda geçerlidir — teslim alma denetimi, depolama, kurulum ve çıkarma.

SSS

S1: Bir Siemens sürücüsünde A5E00173192 etiketli bir dahili kart var. Yedek sipariş etmeden önce bunun doğru parça olduğundan nasıl emin olunur?

Takılı kartın etiketinde basılı olan A5E numarasını, sürücünün dahili kablo şeması veya parça listesi ile çapraz referanslayın.

MASTERDRIVES ve MICROMASTER üniteleri için parça listesi genellikle sürücünün yedek parça belgelerinde bulunur (kayıtlı kullanıcılar için Siemens Endüstri Destek'ten temin edilebilir).

Kartın üzerindeki etiket birincil referanstır — doğru A5E numarasını belirlerken diğer kartlara görsel benzerliğe güvenmeyin.

S2: A5E00173192 arızalandı. Yedek kart tedarik etmek yerine bileşen düzeyinde onarım denemek buna değer mi?

Arıza yerelleşmiş ve hasarlı bileşenler tanımlanabilir olduğunda — yanmış bir direnç, arızalı bir kapasitör veya hasarlı bir konektör — bileşen düzeyinde onarım geçerlidir. Bu döneme ait A5E serisi kartlar, kalifiye elektronik teknisyenleri tarafından onarılabilir standart delikli ve SMD bileşenler kullanır.

Ancak, arıza ticari olarak bulunmayan özel bir geçit sürücü IC'sinde veya Siemens'e özgü bir ASIC'te ise, kart düzeyinde değiştirme tek pratik yoldur.

S3: Sürücü, A5E00173192 kartı takılı değilken geçici olarak çalıştırılabilir mi?

Bu, kartın sürücünün elektronik yığınındaki belirli işlevine bağlıdır. Ana kontrol işlevlerini (kontrol kartına güç kaynağı, ana akım geri beslemesi, geçit sürücüsü) işleyen kartlar çalışma için zorunludur — sürücü onlarsız çalışamaz.

Yardımcı veya ek işlevlere hizmet eden kartlar, sınırlı çalışmaya veya bir tanılama moduna izin verebilir. Çalıştırmayı denemeden önce A5E00173192'nin kritik bir sinyal yolunda olup olmadığını belirlemek için sürücünün şemasına bakın.

S4: Bir SINAMICS yükseltmesinde A5E00173192 için bir Siemens ardılı veya modern bir eşdeğeri var mı?

Eski platformlardan (MASTERDRIVES, eski MICROMASTER sürümleri) SINAMICS'e modernize edilen sürücüler için tüm elektronik mimari değişir — SINAMICS, MASTERDRIVES neslinin paralel kart arayüzleri yerine dahili iletişim için DRIVE-CLiQ kullanır.

SINAMICS'te bireysel A5E kartları için doğrudan tak-çalıştır eşdeğeri yoktur. Modernizasyon, tüm sürücü ünitesini değiştirir ve A5E00173192'nin SINAMICS mimarisinde bireysel bir ardılı bileşeni yoktur.

S5: Yedek olarak tutuluyorsa A5E00173192 nasıl saklanmalıdır?

Orijinal iletken ambalajında saklayın veya orijinal ambalaj mevcut değilse, kartı metalize antistatik torba malzemesine sarın ve sağlam bir iletken kaba yerleştirin. Depolama koşulları kuru olmalı, sıcaklık -25°C ile +70°C arasında olmalı ve yoğuşma olmamalıdır.

Kartı güçlü manyetik alanların veya titreşim kaynaklarının yakınına yerleştirmekten kaçının. Depolama kabını A5E parça numarası ve hizmetten çıkarma tarihi ile açıkça etiketleyin ve gelecekteki kurulumu kolaylaştırabilecek ilgili sürücü devreye alma notlarını ekleyin.
