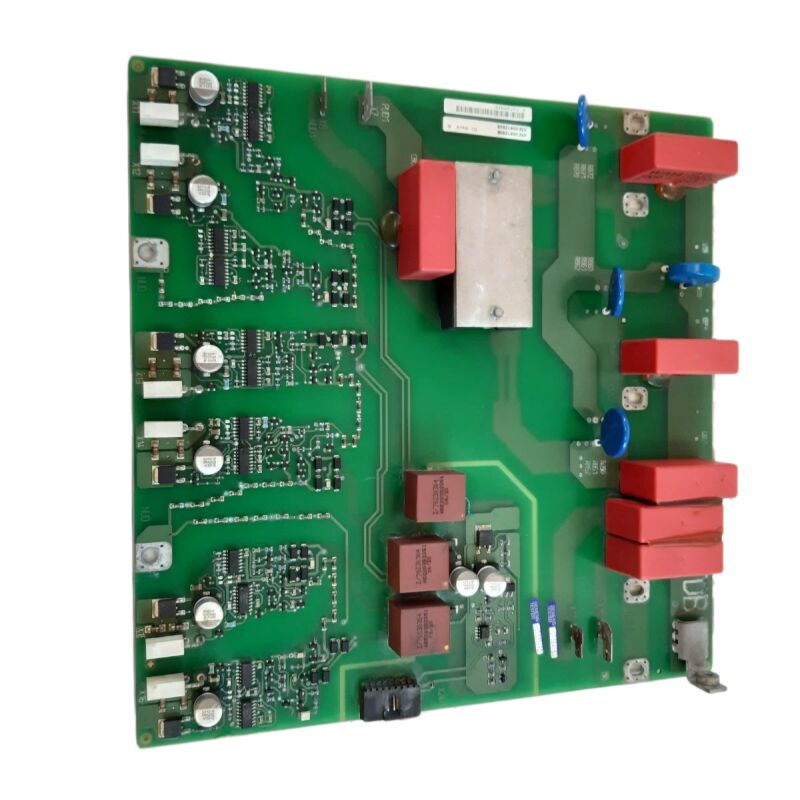

ORIGINAL SIEMENS SCR Trigger Board TDB Board A5E00412608 A5EOO4126O8

Siemens A5E00412608 MICROMASTER 440 Inverter/Converter Trigger Board

Parça numarası:A5E00412608

Alternatif referans:A5E00412705

Üreticisi:Siemens AG (Almanya)

Ürün Türü:AC Inverter/Converter Güç Bölümü için Trigger Board

Ürün ailesi:MICROMASTER 440 (MM440)

Ağırlık:~490 g

Alev oranı:UL 94V-0

Üretim Durumu:Üretici tarafından durduruldu

Ülke:Almanya

Genel bakış

A5E00412608, Siemens MICROMASTER 440 AC değişken frekanslı sürücüsü için tetikleme tahtasıdır.MM440'un dijital kontrol elektronikleri ile sürücünün inverter güç bölümündeki fiziksel anahtar transistörleri arasındaki ara yüzünde yer almaktadır.

Temel görevi basit ama kritik:Kontrol panosundan nabız genişliği modülasyon komutlarını alır ve IGBT transistörlerini gerçekten açıp kapatan tam zamanlı kapı nabızlarına çevirir.

Bu kart bozulduğunda, sürücünün çıkış aşaması sessizleşiyor. Değişim yok, motora gerilim yok, hareket yok.

MICROMASTER 440, Siemens'in 0,12 kW'dan 250 kW'a kadar kapsamlı çok amaçlı AC tahrik platformuydu.Ve uzun üretim ömrü boyunca dünya çapında endüstriyel otomasyonda en çok kullanılan sürücülerden biri haline geldi..

Taşıyıcılar, santrifüjler, kompresörler, ekstrüder hatları, kaldırma ekipmanları, ambalaj makineleri.

Bu tesisatların birçoğu bugün üretken kalıyor.Bu yüzden sağlıklı bir yedekleme piyasası Siemens'in parça üretimini durdurmasından uzun süre sonra da sitelere hizmet vermeye devam ediyor..

A5E00412705 alternatif referansı aynı fonksiyonel jenerasyonun kartlarında görünür ve genellikle yedek parça veritabanlarında A5E00412608 ile birlikte listelenir.

Her iki referans da MM440'ın güç bölümündeki aynı konumu ele alıyor, ancak kurulu kartın etiketine karşı belirli numarayı onaylamak, sipariş vermeden önce en güvenli adım olmaya devam ediyor.

Ana Özellikler

Trigger Board'un Ne Yaptığı ve Neden Önemli Olduğu

MM440'ın inverter bölümü, sürücünün DC bağlantı voltajını motorun gördüğü kontrol edilen AC voltajına dönüştürmek için üç fazlı bir IGBT köprüsü kullanır.üst ve alt düğme pozisyonlarında düzenlenmiş.

Trigger tablosu bu altı cihazın her biri için geçit nabzını üretir.

Bu geçit darbeleri tam zamanlamalıdır. Zamanlamada küçük bir hata bile - bir geçit darbelerinin biraz erken veya geç gelmesi veya hiç gelmemesi - acil sorunlara neden olur.Yanlış cihazı erken ateşlemek ateşleme koşulları yaratır.: hem üst hem de alt anahtarlar aynı anda aynı fazda çalışarak DC bağlantısını kısa devreye sokar ve yıkıcı bir aşırı akım yaratır.

Eksik darbeler, asimetrik akım dalga biçimleri, tork darbeleri ve motor ısıtması yaratarak motor fazını hareketsiz bırakır.

A5E00412608, bu sonuçları önler.

Eğer bir IGBT normal olarak doymamışsa, cihazın destekleyemeyeceği bir akım akımını gösterir, kontrol yazılımı yanıt vermeden önce pano hareket eder.Güç bölümünü korumak için tüm kapı darbelerini bastırmakBu donanım tepkisi mikro saniyeler içinde çalışır.

UL 94V-0 Alev Derecesi

Kartonun altyapısı malzemesinin UL 94V-0 derecesi UL'nin dikey alev test serisindeki en yüksek sınıflandırmadır.UL 94V-0 altyapısı, beş alev uygulamasının her biri için on saniye içinde kendiliğinden söndürülmelidir., ve yakıcı parçacıkları damlatmamalıdır.

Bu sınıflandırma, A5E00412608 PCB malzemesinin iç hatası veya bitişik bir ısı kaynağı durumunda yanmayı sürdürmediğini veya yaymadığını doğruluyor.

Endüstriyel tahrik dolaplarında birden fazla panelin, kondansatörlerin ve yüksek akımlı iletkenlerin ortak bir kapalı alanı işgal ettiği yerlerde,Bu derecelendirme bir onay kutusu değildir .

ESD İşleme Gereksinimleri

A5E00412608'deki kapı sürücüsü IC'leri ve optocouplers ESD'ye duyarlıdır.Plastik yüzeylerle veya sentetik kıyafetlerle temas ̇ hemen görülemeyen, ancak panelin kullanım ömrünü kısaltabilen veya kullanım sırasında aralıklı arıza davranışına neden olan hasar riski.

Kurulum veya çıkarma sırasında, yerleştirilmiş bir bileklik kaydı kullanın, iletken bir yüzey üzerinde çalışın ve kartı statik karşı metal ambalajında taşın.

Aynı önlemler bozulmuş levhanın çıkarılması için de geçerlidir. Eğer bileşen düzeyinde değerlendirme planlanıyorsa, tamir şirketine iade etmek için doğru şekilde paketlenmelidir.

Sık Sorulan Sorular

S1: MM440 çalıştırma komutunda hata F022 (yerleştirici hatası) tetikler, ancak motor ve çıkış kabloları yalıtım direnci testiyle yerleştirici hatası olmadığı doğrulandı.A5E00412608 sahte bir hata sinyali üretebilir mi??

F022, eğer panelin akım ölçüm devresi yanlış diferansiyel akım okuma üretirse tetikleme tahtasından kaynaklanabilir.

Kartın mevcut sensörleri, sürücünün toprak hatası algoritmini besler ve sürüklenen veya arızalı bir sensör, sağlıklı bir kurulumda bile görünen bir toprak hatası imzasını oluşturur.

Kartın değiştirilmeden önce panelin mevcut sensör bağlantılarını kontrol edin. Çekici kart ve kontrol kartı arasındaki gevşek bir fiber optik kablo, sahte F022 yolculuklarının yaygın bir nedenidir.

S2: A5E00412705 yedek parçası mevcut, ancak A5E00412608 stok dışı olarak listelenmiştir.

A5E00412705 ve A5E00412608, aynı MM440 uygulaması için yakından ilişkili levhalardır.Siemens'in iç üretim geçmişi bazen yakın numara parçalar arasında küçük donanım revizyonları içerir.

En güvenli adım, birbirini değiştirilebilirliği onaylamadan önce sürücünün seri numarasını ve üretim tarihini monte edilmiş kartın etiketine karşı karşılaştırmaktır.

Bir tetikleme panelini değiştirirken hiçbir sürücü parametresi değişikliği gerekli değildir

S3: A5E00412608 yedek panelini kurduktan sonra MM440 çalışır, ancak motor akım dalga şekli bir fazda hafif bir asimetri gösterir.

Kart montajından hemen sonra küçük bir asimetri, bazen yeni kartın sensör devresindeki kalıntı akım ölçüm kaymasını yansıtır.Sürücünün ilk tam yük döngüsünü tamamladıktan sonra otomatik olarak düzeltilen.

Asimetri yüklü çalışmanın ilk birkaç dakikasından sonra devam ederse, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

S4: A5E00412608 panosunda bir IGBT pozisyonu için kapı tahrik alanında görünür yanık izleri var.

Belirli bir kapı tahrik pozisyonundaki yanık izleri neredeyse her zaman ilgili IGBT'nin, normal olmayan akımı kapı devresinden geri zorlayan bir hataya maruz kaldığını gösterir.Bu neredeyse her zaman IGBT'nin ilk başta arızalanmasının bir göstergesidir (kısa devre veya kapı oksit bozukluğu) ve sonuç olarak tetikleme tahtasına zarar verdi.

Değiştirme tetikleme panelini monte etmeden önce, IGBT güç modülünü test edin ve tüm altı IGBT pozisyonunun normal kapı-katot direncini ve kolektor-emitör şortlarını göstermediğini doğrulayın.

Yeni bir A5E00412608'i arızalı bir IGBT olan bir sürücüye yüklemek arızayı tekrarlayacaktır.

S5: A5E00412608 ile birlikte MM440 görevden alınıyor. Trigger board mükemmel çalışma durumundadır. Aynı çerçeve boyutundaki başka bir MM440 için yedek olarak saklanabilir mi?

Evet, kullanımdan çıkarılmış bir sürücünün doğrulanmış çalışmakta olan bir tetiği, aynı güç aralığındaki diğer MM440 üniteleri için değerli bir yedek.

A5E parça numarası, sürücü modeli ve çerçeve boyutu ve çıkarma tarihi gösteren bir etiketle iletken (statik karşıt metalize edilmiş) ambalajlarda saklanmalıdır.

Kuru bir ortamda, ısı kaynaklarından uzak tutun.

Bir yedek tesiste kullanmadan önce, bağlantı alanındaki herhangi bir mekanik hasar veya korozyon için iyi bir aydınlatma altında bir test masası denetimi yapın.

Yıllarca doğru bir şekilde depolanan bir tahta genellikle normal olarak çalışacaktır.
