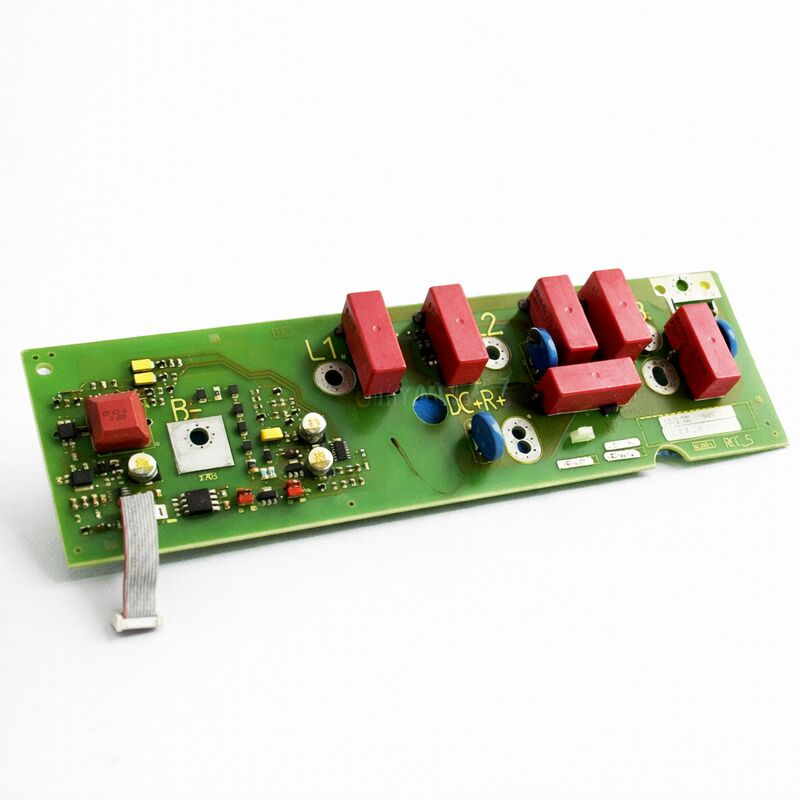

Orijinal SIEMENS fren paneli / Absorpsiyon paneli / Aşırı koruma paneli A5E002268102 A5EOO22681O2

Siemens A5E002268102 | Endüstriyel Sürücü ve Otomasyon Yedek Parça PCB — A5E Serisi, Almanya

Parça Numarası: A5E002268102

Üretici: Siemens AG (Almanya)

Ürün Tipi: Yedek Parça PCB — A5E Serisi

Parça Serisi: A5E (Siemens dahili yedek parça bileşen numaralandırması)

Uygulama: Siemens endüstriyel sürücüler, CNC ve otomasyon sistemleri

Menşe Ülke: Almanya

Genel Bakış

A5E002268102, Siemens'in A5E dahili bileşen numaralandırma sistemi altında tanımlanan bir Siemens yedek parça baskılı devre kartıdır.

A5E tanımı, Siemens'in endüstriyel sürücü, CNC, otomasyon ve güç elektroniği ürün hatlarında (SINAMICS, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG ve ilgili otomasyon platformlarını kapsayan) kullanılan değiştirme ve yedek parça bileşenleri için yapılandırılmış referansıdır.

Bir Siemens sürücü veya otomasyon ürünündeki her kart veya elektronik alt montaj, ekipmanın yedek parça listesinde belgelenen benzersiz bir A5E referans numarasına sahiptir. A5E002268102, ana Siemens sistemi içindeki belirli bir değiştirilebilir kart montajının tanımlayıcısıdır.

Belirtildiği sürücü veya otomasyon ürünü içinde kontrol kartı, kapı sürücü montajı, güç kaynağı, arayüz kartı veya fonksiyonel alt montaj olsun, tanımlanmış bir işlevi yerine getirir.

Siemens, A5E yedek parçalarını, üretilen ekipmanlara takılan orijinal kartlarla aynı bileşen standartlarına ve üretim süreçlerine göre üretir.

Doğru A5E parça numarası ile değiştirme, sistemi yeni gibi aynı spesifikasyona geri yükler ve orijinaliyle aynı kalite gereksinimlerine göre üretilmiş bir kart kullanır.

Anahtar Özellikler

A5E Serisi — Siemens'in Yapılandırılmış Yedek Parça Sistemi

Siemens'in A5E numaralandırma sistemi, endüstriyel ürün portföyündeki her değiştirilebilir elektronik bileşen için tek, belirsiz bir tanımlayıcı sağlar. Bir sürücü veya otomasyon sistemi bir kart değişimi gerektirdiğinde, ürünün servis kılavuzundaki yedek parça listesinde veya takılı kartın etiketinde bulunan ilgili A5E numarası, kesin sipariş referansıdır.

Sistem belirsizliği ortadan kaldırır: hangi Siemens ürününü desteklediğine bakılmaksızın tek numara, tek kart.

A5E002268102 bu kurala uyar.

Kartın etiketindeki numara onu benzersiz bir şekilde tanımlar. Siemens'in üretim sistemindeki belirli bir kart montajına karşılık gelir.

Bu kartın takılı olduğu ekipmanın servis dokümantasyonu, bu numarayı yedek parça tablosunda, ekipman içindeki kartın fiziksel konumu ve işleviyle çapraz referanslı olarak listeleyecektir.

Siemens sürücü veya otomasyon kurulumlarını yöneten bakım ekipleri için, her kurulu birimde kritik değiştirilebilir kartların A5E numaralarını kaydetmek (birimin servis kılavuzundan alınarak) iyi bir bakım uygulamasıdır.

Bir arıza meydana geldiğinde, kartın A5E numarası, aktif bir arıza durumunda kart tipini önceden belirlemeye gerek kalmadan sipariş için hemen kullanılabilir.

Kalite ve Orijinallik — Neden A5E Parça Numaraları Önemlidir

A5E sistemi aynı zamanda bir kimlik doğrulama mekanizması olarak da hizmet eder. Orijinal Siemens A5E yedek parçaları, Siemens'in doğrulanmış üretim hatlarında, nitelikli bileşenler kullanılarak üretilir ve orijinal ekipman kartlarıyla aynı giden kalite standartlarına göre test edilir.

Kart etiketindeki A5E numarası, Siemens ve yetkili servis sağlayıcıların kartın sahte veya genel bir ikame değil, gerçek bir Siemens yedeği olduğunu doğrulamasına olanak tanır.

Genel ikameler yüzeysel olarak orijinaline benzeyebilir (benzer fiziksel boyut, benzer konektör düzeni), ancak orijinalin termal, elektriksel veya güvenilirlik spesifikasyonlarını karşılamayan daha düşük kaliteli bileşenler kullanabilir.

Yüksek güçlü bir sürücü ortamında, sıcaklıkların döngüsel olduğu, anahtarlama gürültüsünün önemli olduğu ve güvenilirliğin kritik olduğu durumlarda, orijinal bir A5E yedek parçası ile bir ikame arasındaki fark, hizmet ömrü yıllarıyla ölçülebilir.

Planlanmamış kesintinin maliyetli olduğu üretim kritik uygulamalar için, orijinal Siemens A5E yedek parçalarını kullanmak en güvenli yaklaşımdır.

Siemens'in tedarik zinciri veya yetkili bir Siemens distribütörü aracılığıyla sipariş edilen A5E002268102, A5E numarasının ima ettiği izlenebilirliği ve kalite güvencesini taşır.

Pratik Rehberlik — A5E Kartlarını Tanımlama ve Sipariş Etme

A5E002268102'nin belirli bir ekipman için doğru yedek parça olduğunu doğrulamak için, sürücü veya otomasyon kabinindeki ilgili kartı bulun ve parça numarasını kartın etiketinden okuyun.

Etikette A5E002268102 yazıyorsa, bu doğru sipariş referansıdır. Onaylamak için ekipmanın servis kılavuzunun yedek parça bölümü veya bakım talimatlarıyla çapraz referans yapın.

Kart etiketi okunamıyorsa veya kart fiziksel olarak erişilemiyorsa, servis kılavuzunun yedek parça listesi (genellikle ekipman içindeki kart konumuna göre düzenlenir), her değiştirilebilir alt montaj için A5E numarasını belirleyecektir.

Siemens'in çevrimiçi yedek parça portalı da ekipman türüne göre A5E numarası doğrulamasına olanak tanır.

ESD Elleçleme — Hassas Bir PCB'yi Koruma

A5E002268102 kartı, elektrostatik deşarjlara duyarlı bileşenler içerir. Kart elleçleme sırasında tek bir ESD olayı hemen bir arızaya neden olmayabilir, ancak başlangıçta çalışan ancak hizmette erken arızalanan gizli bir kusur (zayıf bir kapı oksidi veya ters eğimli bir bağlantı) oluşturabilir.

Bunu önlemek için, kartı her zaman uygun bir topraklama noktasına bağlı onaylı bir ESD bilekliği ile tutun.

İletken veya dağıtıcı bir çalışma yüzeyinde çalışın. Kurulum yapana kadar kartı orijinal iletken anti-statik ambalajında saklayın.

Arızalı kartın çıkarılması ve değiştirilmesinin takılması sırasında, kartın bileşen tarafına veya açıkta kalan konektör pinlerine doğrudan dokunmaktan kaçının. PCB kenarlarından tutun.

ESD farkındalığının iyi yerleşmiş olduğu ortamlarda bile, bu uygulamayı pekiştirmeye değerdir — kart düzeyindeki ESD hasarı yaygındır ve rutin olarak başka nedenlere atfedilir.

SSS

S1: Yanlış sipariş riski olmadan A5E002268102'nin belirli Siemens sürücüm için doğru kart olduğunu nasıl onaylarım?

Belirli sürücü modeli ve seri numarası için servis kılavuzunu veya yedek parça belgelerini bulun. Yedek parça listesi, her değiştirilebilir kartı A5E numarası ve sürücü içindeki konumuyla tanımlar.

Takılı kartın etiketini yedek parça listesi girişiyle çapraz referans yapın. Her ikisi de aynı kart konumu için A5E002268102'yi gösteriyorsa, parça doğru olarak onaylanmıştır.

Sürücünün belgeleri mevcut değilse, Siemens'in teknik desteği sürücünün tip tanımı ve seri numarasını kullanarak doğru A5E numarasını doğrulayabilir.

S2: Kart bir arıza olayı sırasında hasar gördü — bir besleme dalgalanması. A5E002268102 değiştirilecektir. Sürücüyü tekrar hizmete almadan önce başka kartlar da incelenmeli mi?

Bir kartı hasar verecek kadar şiddetli bir besleme dalgalanması, komşu kartları ve bileşenleri de zorlamış olabilir. A5E002268102'yi değiştirdikten sonra, sürücüdeki diğer kartları dalgalanma hasarı belirtileri (renk değişikliği, bileşenlerde yanık izleri veya şişmiş kapasitörler) açısından inceleyin.

Dalgalanma önemliyse, DC bara kapasitörlerini kontrol edin (kapasitans ve ESR'yi ölçün) ve besleme raylarına doğrudan bağlı diğer kartları inceleyin.

Ayrıca, sürücü kabinine gelen besleme girişindeki dalgalanma korumasını araştırın ve gerekirse iyileştirin.

S3: A5E002268102 yeni bir parça olarak mı yoksa yalnızca yenilenmiş bir yedek olarak mı mevcuttur?

Kullanılabilirlik, bu kartı kullanan Siemens ürün platformunun yaşam döngüsü durumuna bağlıdır. Ana platform hala aktif üretimdeyse, A5E002268102 Siemens'ten veya yetkili distribütörlerden yeni olarak temin edilebilir.

Kaldırılmış platformlar için, endüstriyel elektronik satış sonrası pazarından yeni stok ve test edilmiş yenilenmiş kartlar mevcuttur.

Saygın uzman tedarikçilerden yenilenmiş kartlar işlevsel olarak yenilerine eşdeğerdir ve yeni stok mevcut olmadığında uygun maliyetli bir seçenek sunar.

S4: A5E serisi kartlar, dalgalanma olayları hariç normal endüstriyel hizmette neden arızalanır?

Sürücü kontrol kartlarındaki en yaygın doğal arıza modları şunlardır: elektrolitik kapasitör bozulması (kapasitör, termal döngü yıllarca kurur, kapasitans kaybeder ve ESR'yi artırır); lehim eklemi yorgunluğu (termal döngü, delikli ve SMD lehim eklemlerinde mikro çatlaklara neden olur, sonunda aralıklı veya kalıcı açık devreler üretir); ve yıllarca süren bakım sırasında kümülatif ESD maruziyetinden kaynaklanan CMOS bileşen kilitlemesi veya oksit bozulması.

"Ani ölüm" olarak atfedilen kart arızaları genellikle bu yavaş bozulma süreçlerinin bir eşiğe ulaşmasının sonucudur — kart, arızalanana kadar iyi görünüyordu.

S5: A5E002268102, yalnızca bir bileşen görünür şekilde hasar görmüşse, bileşen düzeyinde onarılabilir mi, yoksa değiştirilmeli mi?

Bazı A5E kartları için kart düzeyinde onarım teknik olarak mümkündür — arızalı bir elektrolitik kapasitör, patlamış bir ayrık transistör veya arızalı bir varistör, yetenekli bir elektronik teknisyeni tarafından doğru ekipmanla değiştirilebilir.

Ancak, bileşen düzeyinde onarım şema erişimi (genellikle kısıtlıdır), özel bileşen tedariki ve bitişik cihazlara zarar vermeden ince hatlı SMD bileşenlerini yeniden işleme yeteneği gerektirir.

Çoğu bakım ekibi için, A5E002268102 ile tam kart değişimi daha pratiktir ve bilinen iyi bir sonuç verir.

Kartın uzun bir teslim süresi varsa, arıza modu açıkça tanımlanmışsa veya uzman bir sürücü onarım hizmeti mevcutsa, bileşen onarımı değer olabilir.
