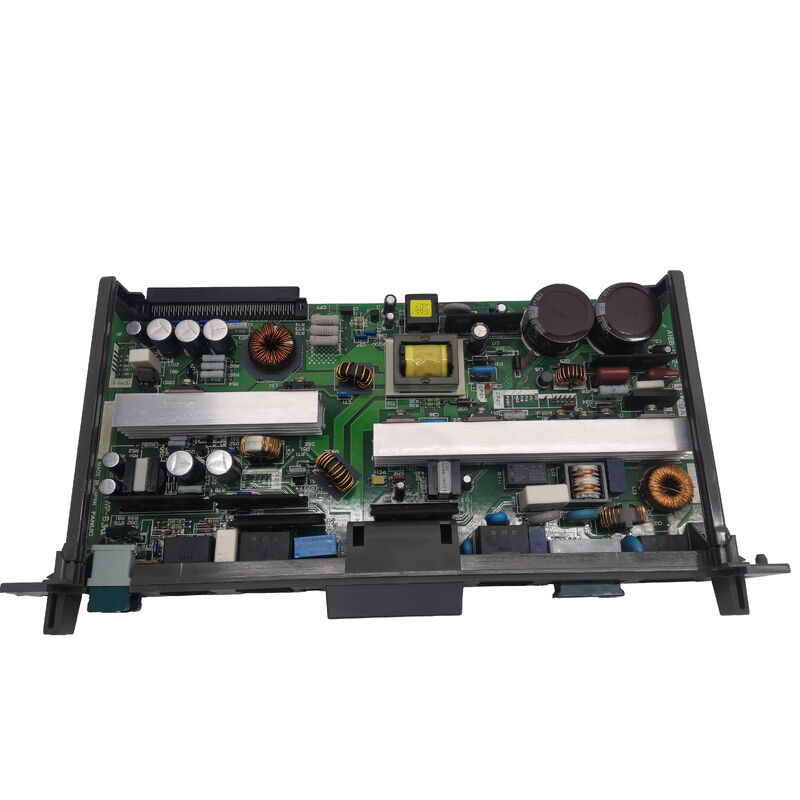

Fanuc Güç kaynağı Sürücü Kontrolü PCB CNC Devre Kartı A16B-1212-0901

FANUC A16B-1212-0901 ∙ Güç kaynağı A1 (C1 Tipi) ∙ Seri 16/18 CNC Ana Rack / 200V / 0.91 kg

A1 Güç Kaynağı Neyi Güçlendiriyor ve İçindeki Pilin Neden Önemli Olduğu

A16B-1212-0901, FANUC Serisi 16 ve 18 CNC kumandalarının 2 yuvarlaklı ana rafına sığan C1 tipi A1 PSU'dur.ve EDM bu denetleyici nesilleri etrafında inşaAna CPU kartının ve I/O kartının yanındaki rafda oturur ve rafdaki tüm kartları güçlendirir.

Bu güç kaynağı, CNC güç açma ve söndürme dizisini yöneten entegre giriş güç rölesi devresine sahip yerleşik bir I / P ünitesine sahiptir.Dış acil durma devresi ve CNC'nin iç güç-on mantığı arasındaki röle kilit bu ünite üzerinden geçer.

Yedek pil fiziksel olarak bu PSU içinde.Bu batarya, CNC'nin kapatıldığı her zaman ana CPU kartında SRAM verilerini (CNC parametreleri, programlar, araç kaymaları) korur.Bu durumun yer değiştirme konusunda doğrudan bir sonucu var.: A16B-1212-0901 yaklaşık 30 dakikadan uzun bir süre rafdan çıkarılırsa, pil artık CPU kartı SRAM'ı besleyemez ve depolanan veriler kaybolabilir.Değiştirme montajına hazır olana kadar orijinal ünite kurulu kalsın.Eğer güç kaynağı gelmeden önce uzun bir süre kesilmişse, makineyi çalıştırmadan önce CNC verilerinin hala mevcut bir yedeklemeden sağlam olup olmadığını kontrol edin.

Ana Özellikler

Hata göstergesi ve sigorta yerleri

Güç kaynağının ön yüzündeki iki LED acil durumu sağlar:

GSYİH (yeşil):PIL, makine gücü açıkken kapalı ise, gelen AC kaynağını ve sigortayı F1'de kontrol edin (200V AC giriş sigortası: Daito GP75).

Kırmızı LED:Güç kaynağı iç hatayı tespit ettiğinde aydınlatır.PIL ile aynı zamanda açık olan bu LED, güç kaynağının AC aldığını, ancak PSU'nun değiştirilmesini veya onarılmasını gerektirdiğini gösterir..

Ek sigortalar, 9 inç CRT/LCD çıkışını (F3) ve I/O birim gücünü (F4) korur.Bu PSU'da kullanılan batarya A98L-0031-0012'dir. Birimle birlikte gelmiyor ve mevcut batarya tükendiğinde ayrı sipariş edilmelidir..

Sık Sorulan Sorular

S1: Neden orijinal A16B-1212-0901 yedek gelene kadar kurulu kalmalı?

SRAM yedek bataryası fiziksel olarak bu güç kaynağının içinde yer almaktadır. Ana CPU kartının SRAM'ını arkaplan bağlantısı üzerinden sürekli olarak besler. PSU'yu çıkarmak, batarya gücünü SRAM'a keser.ve CNC parametre ve program verileri 30 dakika içinde kaybolabilirYer değiştirme cihazını hemen yerleştirmeye hazır olana kadar orijinal cihazı takın.

S2: PIL yeşil LED kapalı ve CNC çalışmıyor. PSU hatalı mı?

PIL kapalı, PSU girişinde AC gücü olmadığı anlamına gelir. Bozuk bir PSU varsaymadan önce, CP1'de gelen AC voltajını bir metreyle kontrol edin. F1 giriş sigortasını kontrol edin (Daito GP75).Eğer AC voltajı var ve sigorta sağlam ama PIL kapalı kalırsa, PSU'nun giriş devresi arızalı ve ünite onarılmalı veya değiştirilmelidir.

S3: Hangi FANUC denetimleri A16B-1212-0901 ile uyumludur?

Birim, FANUC Serisi 16 ve 18 birinci nesil kontrol cihazlarına A ve B model çeşitlerinde uyabilir: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC ve 18-TC.Bazı R-J robot kontrolörleri de bu güç kaynağını kullanıyor.Daha yüksek kapasiteli CNC konfigürasyonlarında kullanılan daha büyük çoklu yuvalı raflara değil, 2 yuvarlaklı kompakt raf konfigürasyonlarına uymaktadır.

S4: A16B-1212-0901 hangi pil kullanıyor ve ne sıklıkla değiştirilmeli?

Akü parça numarası A98L-0031-0012 ve PSU ile birlikte bulunmamaktadır. FANUC tipik olarak her 2-3 yılda bir veya CNC'de akü alarmı göründüğünde değiştirmeyi önerir.SRAM veri kaybından kaçınmak için mümkünse, aküyi CNC ile değiştirin. Akü güçlendirilmiş durumda sıcak değiştirilebilir.

S5: A16B-1212-0901 tamir edilebilir mi, yoksa değiştirilmesi mi gerekiyor?

Onarım, FANUC CNC PSU onarım uzmanları aracılığıyla yaygın olarak kullanılabilir.Çalışan bir FANUC 16/18 kumandasında tam yük testi doğrulama ile bir uzmandan onarılmış bir ünite, bir yedek kaynağı elde etmek için güvenilir ve ekonomik bir alternatiftir..
