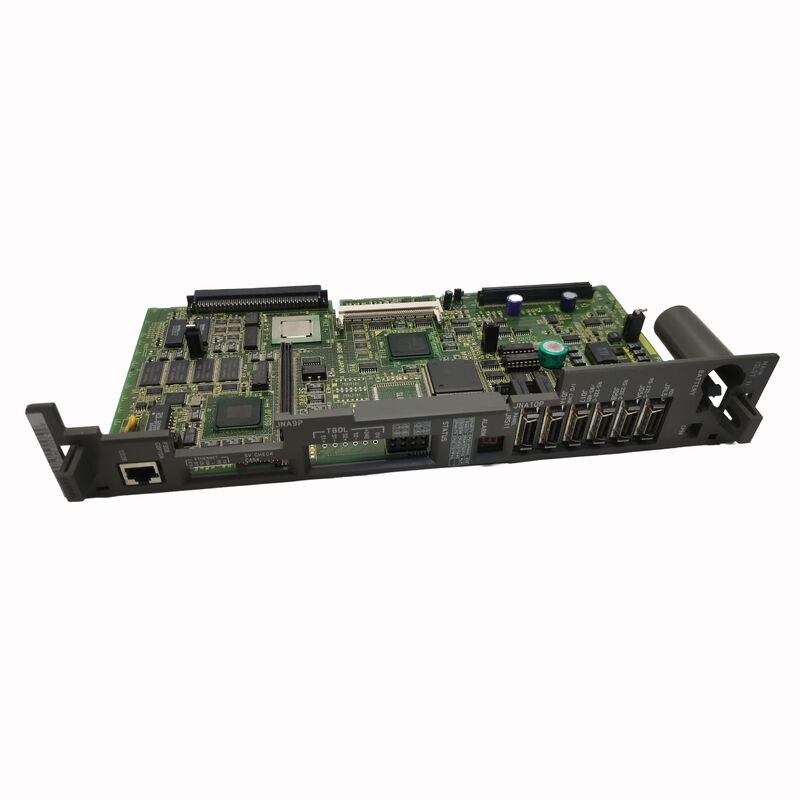

Fanuc A16B-3200-0490 PC Board A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490 | Ana Kart PCB — 0i-B Serisi CNC Ana Kartı, A16B-3200 Ailesi, PMC-SB7, Çok Eksenli Kontrol, Takılabilir Modül Mimarisi, Japonya

Genel Bakış

FANUC A16B-3200-0490 , FANUC'un i-serisi CNC kontrolü için ana CPU kartı — ana PCB'dir. Bir FANUC CNC sisteminin fiziksel mimarisinde, kontrol kabinindeki diğer her şeyin bağlandığı veya bağımlı olduğu merkezi kart budur.

Servo amplifikatörler, FSSB fiber optik veri yolu üzerinden bu karta geri iletişim kurar. Ekran PCB'si (A20B-3300-0091 gibi) bu karttaki yuvalara takılır. PMC merdiveni (makinenin PLC programı) bu kartta bulunan işlemci üzerinde çalışır.

Operatör panelinin MDI tuşları sinyallerini bu karta gönderir. Kısacası: A16B-3200-0490, CNC'nin sinir merkezidir.

A16B-3200 ailesini anlamak, kartın takılabilir modül sistemini anlamayı gerektirir.

SMD modülleri olmayan genel A16B-3200-0490 kartı, işlemciyi, arka panel konektörlerini, güç kaynağı devrelerini, teşhis LED dizisini ve sabit donanımı içerir.

Kartı bir makineye özgü yapan şey, içine takılan SMD modülleri setidir:

FROM (Flash ROM) modülleri CNC sistem yazılımını — FANUC işletim sistemini, hareket kontrol firmware'ini ve makine aleti üreticisi tarafından satın alınan herhangi bir yazılım seçeneğini (grafik seçeneği, DNC seçeneği, PMC merdiven derlemesi vb.) depolar.

Doğru FROM modülleri olmadan, kartın işletim sistemi yoktur ve başlatılamaz.

SRAM modülleri makine çalışması sırasında değişen pil yedekli verileri depolar — CNC parametreleri (boşluk değerleri, servo kazançları, eksen limitleri, ilerleme hızları), parça programları, takım ofset tabloları, PMC verileri ve iş koordinat ofsetleri.

SRAM, makinenin doğru çalışmasını sağlayan birikmiş devreye alma ve üretim kurulumunu içerdiği için makinedeki en değerli veri deposudur. SRAM pil ömrü tipik olarak 2-5 yıldır.

DRAM modülleri program yürütme için çalışma belleği sağlar — CNC'nin çalışma sırasındaki aktif çalışma alanı.

Anahtar Özellikler

A16B-3200 Ailesi — Kart Varyantları ve Nesilleri

A16B-3200 serisi, birden fazla FANUC CNC neslini kapsar ve her nesil ve alt serinin belirli bir son dört haneli soneki vardır.

0490, bu kartı 0i-B nesline yerleştirir, -0491'e (PMC-SB7 çalıştıran 0i-TB ana kartı olarak doğrulanmıştır) yakından ilişkilidir. Hem -0490 hem de -0491 aynı tasarım neslinin üyeleridir — aynı temel mimariyi paylaşırlar, aynı tür SMD modüllerini kabul ederler ve PMC-SB7 makine merdiven mantığını çalıştırırlar.

A16B-3200 ailesindeki daha önceki nesiller (-0190, 16C serisi için, -0090, 16B için gibi) mekanik olarak benzerdir ancak yazılımsal olarak uyumlu değildir.

16C kartından gelen SMD modülleri 0i-B kartında çalışamaz ve tersi de geçerlidir. Herhangi bir A16B-3200 varyantı sipariş edilmeden önce belirli makine ve CNC serisine karşı parça numarası doğrulaması esastır.

Ana CPU Kartının Neden Arızalandığı — Ve Nasıl Anlaşılacağı

Ana CPU kartı arızaları, FANUC CNC sistemlerindeki daha az yaygın arıza modları arasındadır — uzun hizmet ömrü için derecelendirilmişlerdir ve çoğu makine, ana kart arızalanmadan önce birçok iş mili sürücü PCB'si, servo PCB'si ve güç kaynağı arızasıyla karşılaşır.

Ana kart arızalandığında, belirtiler genellikle ayırt edicidir:

Tamamen başlatılamama: CNC açılır, soğutma fanları çalışır, servo amplifikatörler başlatılır, ancak operatör paneli ekranı boş kalır ve eksen hareketi mümkün olmaz.

Kontrol ölü görünür.

Bu belirti, FROM modülü bozulması veya SRAM pil arızasıyla da ortaya çıkar, bu nedenle sistematik teşhis önemlidir.

Aralıklı kontrol arızaları: Özellikle güç döngüsünden sonra kaybolan rastgele alarmlar, ana karttaki marjinal bir bileşeni gösterebilir — tipik olarak arızalanan bir elektrolitik kapasitör veya çalışma spesifikasyonunun kenarındaki ısı stresi altındaki bir IC.

Veri kaybıyla birlikte SRAM pil alarmı: SRAM pili tükenirse ve veri kaybolursa, kart arızalı değildir — ancak SRAM modülü ve pilin değiştirilmesi ve verilerin yedekten yeniden yüklenmesi gerekir.

Bu, kart arızası olarak en sık karıştırılan senaryodur.

Belirli bir olaydan sonra arıza: Yıldırım çarpması, güç dalgalanması veya makinenin elektrik kabinindeki büyük bir aşırı akım olayı ana kartı onarılamaz şekilde hasar verebilir.

Bu durumlarda, kart arızası kesindir ve onarım olmadan değiştirme uygun yoldur.

A16B-3200-0490'ın Değiştirilmesi — Nelerin Hazırlanması Gerektiği

Ana kart değişimi önemli bir bakım olayıdır — makinenin en kritik verilerine ve yapılandırmasına dokunur. Kart değiştirilmeden önce aşağıdaki öğeler hazır olmalıdır:

Tüm CNC parametreleri harici bir kaynağa yedeklenmiş olmalıdır (bellek kartı, RS-232, varsa Ethernet).

PMC merdiven programı ayrı olarak yedeklenmiş olmalıdır.

Tüm parça programları yedeklenmiş olmalıdır. Takım ve iş ofset verileri kaydedilmiş veya yedeklenmiş olmalıdır. SRAM ve FROM modülü tanımlamaları doğrulanmış olmalıdır (modül parça numaraları, FROM'daki firmware sürümü).

Değiştirme kartının kurulumunda: orijinal FROM ve SRAM modüllerini eski karttan yeni karta aktarın (modüller işlevselse).

FROM modülü bozuksa (başlatmayı engelliyorsa), doğru sistem yazılımıyla yüklenmiş yeni FROM modülleri bir makine aleti üreticisinden veya FANUC servisinden gereklidir.

Başlatmadan sonra tüm parametreleri yedekten yeniden yükleyin. Makineyi üretime döndürmeden önce eksen hareketini, iş mili çalışmasını ve PMC işlevini doğrulayın.

SSS

S1: Makine verilerinin tamamını geri yüklemek için arızalı karttaki SRAM modülü değiştirilen A16B-3200-0490'a aktarılabilir mi?

Evet, SRAM modülünün kendisi hasar görmemişse. Orijinal kart, SRAM modülü elektriksel olarak sağlam kalırken yerel bir arıza (işlemci arızası, güç kaynağı bölümü hasarı) nedeniyle arızalandıysa, SRAM'ın değiştirme kartına aktarılması tüm parametreleri, parça programlarını, ofsetleri ve PMC verilerini tek adımda geri yükler.

Değiştirilen SRAM ve FROM modülleriyle değiştirme kartını açın ve makine orijinal yapılandırmayla başlamalıdır.

SRAM pili kart arızasından önce veya sırasında tükenmişse, veri kaybolmuş olabilir — bu durumda yedekleme esastır.

S2: Kart değişimi sonrası CNC "SİSTEM ALARMI 911" veya "920" görüntülüyor. Bunlar ne anlama geliyor?

Alarm 911 (DRAM parite hatası) ve 920 (SRAM parite hatası) bellek hatalarını gösterir.

Ana kart değişimi sonrası, bunlar tipik olarak şu durumlarda görünür: DRAM modülü yuvasına tam olarak oturmamışsa (sıkıca oturtun); SRAM modülünün pili tükenmiş ve veri bozulmuşsa (pili değiştirin, yedekten yeniden yükleyin); veya gerçek bir DRAM/SRAM modülü donanım arızası varsa (bilinen iyi bir modülle test edin).

Bu alarmlar mutlaka arızalı bir değiştirme kartını göstermez — bellek sistemiyle ilgili bir sorunu gösterir ve bu genellikle uygun modül oturması ve veri yeniden yüklenmesiyle çözülür.

S3: A16B-3200-0490 kaç ekseni kontrol edebilir ve bu kart tarafından mı yoksa yazılım tarafından mı belirlenir?

Fiziksel kart, eksen kontrol modülleri için arka panel bağlantılarını sağlar, ancak etkinleştirilen eksen sayısı, kartın donanımı tarafından değil, FROM modülündeki yazılım seçeneği kaydı tarafından belirlenir.

Uygun eksen seçeneği kaydedilmiş bir A16B-3200-0490, o CNC neslinin desteklediği maksimuma kadar (genellikle 0i serisi için 4 eksen) kontrol edebilir.

Mevcut bir makineye eksen eklemek, ana kartı değiştirmek yerine sistem yazılımında eksen genişletme seçeneğini etkinleştirmeyi gerektirir.

S4: A16B-3200-0490 kart düzeyinde onarılabilir mi, yoksa sadece değiştirme tek seçenek midir?

Kart düzeyinde onarım, uzman FANUC onarım merkezleri aracılığıyla mümkündür. A16B-3200 ana kartlarındaki yaygın onarım öğeleri şunlardır: elektrolitik kapasitör değişimi (en sık görülen yaşa bağlı arıza), ESD veya güç dalgalanmasıyla hasar görmüş bireysel IC'lerin değişimi, pil tutucu onarımı ve konektör yeniden kondisyonlandırması.

Kart arızası, şiddetli bir elektriksel olaydan kaynaklanan genelleştirilmiş PCB hasarı (yanmış izler, çatlak alt tabaka) yerine yerel bir bileşen arızası olduğunda onarım maliyet açısından etkilidir.

Saygın bir onarım merkezi, onarımdan sonra kartı bir FANUC test cihazında test edecek ve iade edilmeden önce tam işlevselliği doğrulayacaktır.

S5: Ana karttaki SRAM pili nedir ve ne sıklıkla değiştirilmelidir?

SRAM pili, makine kapalıyken SRAM modülüne güç sağlayarak tüm depolanan verileri koruyan bir lityum hücredir (tipik olarak belirli kart varyantındaki pil tutucu yapılandırmasına bağlı olarak 3V düğme pil veya lityum AA).

FANUC, yaklaşık 1 yıllık bir değiştirme aralığı belirtir, ancak pratikte birçok pil oda sıcaklığında SRAM'ın minimum destek seviyesinin altına düşmeden önce 2-5 yıl dayanır.

Voltaj uyarı eşiğinin altına düştüğünde CNC bir düşük pil alarmı üretir (tipik olarak ALM 7001 veya benzeri) — pil sıfıra ulaştığında veri kaybı meydana geldiği için bu alarm derhal ele alınmalıdır.

Pil değişimi, prosedür sırasında veri kaybını önlemek için makine açıkken (SRAM'ın değişim sırasında canlı güç çekmesi için) yapılmalıdır.
