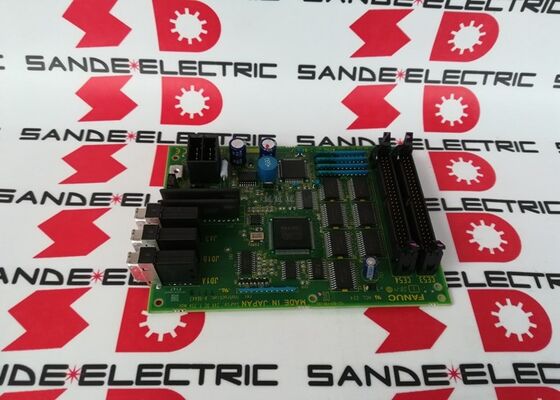

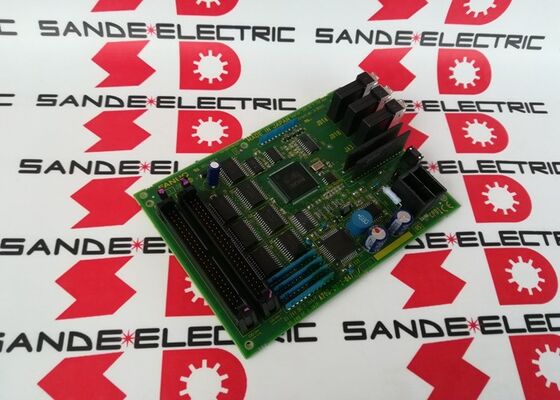

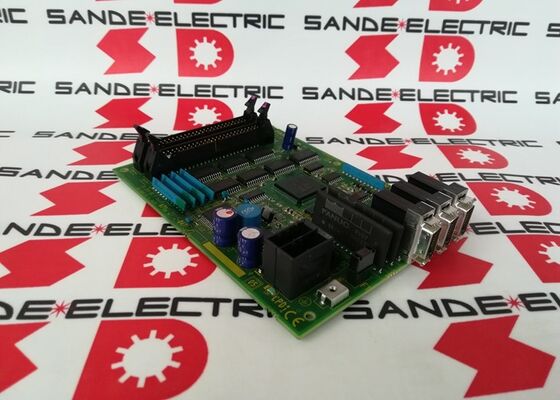

Yeni Fanuc A20B-2002-0470 Devre kartı A20B-2002-0470

A20B-2002-0470. FANUC Operatör Panel Bağlantı Birimi I / O PCB 72DI / 56DO / CNC Operatör Arayüzü / A20B-2002 Serisi

Operatör paneli bağlantı ünitesi

A20B-2002-0470, CNC operatör paneli bağlantı ünitesi için I/O PCB'dir.Bu kart CNC PMC merdiven mantığı ve operatör panelini donanım arasındaki arayüzde oturur bağlantı tüm anahtarlar, anahtarlar, el tekerleği girişleri, gösterge lambaları ve makine operatörünün arayüzünü oluşturan durum sinyalleri.

FANUC CNC mimarisinde, operatör paneli bağlantı ünitesi:

CNC'ye I/O bağlantısı yoluyla bağlanır:Bağlantı birimi, CNC'nin PMC ile I/O Link seri otobüsü aracılığıyla iletişim kurar.Her bir PMC tarama döngüsünde tüm 72 giriş sinyalinden giriş durumlarını iletmek ve tüm 56 çıkış sinyali için çıkış komutlarını almak.

Operatör panel donanımına bağlanır:Birimin terminal bağlantıları, fiziksel operatör panelinden alan kablolamalarını kabul eder. Makine düğmeleri, anahtar anahtarları, mod seçici bağlantıları, gösterge lambaları,ve LED ekranlar operatör ile etkileşime girer.

Elektrikli yalıtım sağlar:Kartın optocoupler tabanlı giriş devreleri, operatör paneli kablolama voltajını CNC'nin iç mantığından izole ederek alan kablolama hatalarının CNC elektroniklerine zarar vermesini önler.

Ana Özellikler

72 Giriş ve 56 Çıktı Operatör panosu sinyal seti

A20B-2002-0470'in 72/56 DI/DO eklemesi, tam donanımlı bir CNC operatör panelinin sinyal gereksinimlerini yansıtır:

Operatör panelinden 72 dijital giriş:Mod seçicisi bağlantıları (JOG, MDI, AUTO, EDIT, REF), besleme hızı geçersizleştirme anahtarı aşamaları (her pozisyon ayrı bir giriş), spindle hızı geçersizleştirme aşamaları, döngü başlatma düğmesi, besleme bekleme düğmesi,acil duraklama zinciri bağlantısı, el tekerleği MPG eksen seçicisi bağlantıları, el tekerleği büyütme seçicisi, bellek koruma anahtarı düğmesi, isteğe bağlı durma düğmesi, tek bloklu düğme, kuru çalışma düğmesi, makine kilit, Z-eksen kilit,makine özel fonksiyon tuşları, ve alarm onayı.

Operatör paneline 56 dijital çıkış:Mod gösterge lambaları (mevcut aktif mod göstergesi), döngü aktif göstergesi, besleme tutma aktif göstergesi, alarm göstergesi, spindle çalıştırma göstergesi, makine hazırlık göstergesi, program koruma göstergesi,ve diğer tüm panel lambaları, LED'ler veya operatöre görsel veya sesli geri bildirim sağlayan zil sürücüleri.

Uygulama Senaryoları

CNC operatör panelinin I/O hatası:Bir FANUC CNC makinesinde aralıklı panel yanıt hataları oluşur mod seçimi çalışmayı bırakır, gösterge lambaları düzensiz davranır veya döngü başlatma artık yanıt vermez.A20B-2002-0470 hatası olarak belirlendi.Panelin değiştirilmesi tüm panel işlevselliğini geri getirir.

Operatör panelinin yenilenmesi:Bir CNC işleme merkezi kapsamlı bir kontrol sistemi yenilenmesine maruz kalıyor.A20B-2002-0470, operatör paneli bağlantı ünitesinin güvenilirliğini diğer kontrol panosu yenilenmeleri ile birlikte geri getirmek için değiştirilmiştir..

Sık Sorulan Sorular

S1: A20B-2002-0470, operatör paneline bağlantının yanı sıra makine I/O panosu olarak da kullanılabilir mi?

A20B-2002-0470 özel olarak bir "OPERATOR PANEL CONNECTION UNIT I/O PCB" olarak tanımlanmıştır.Eksen kilitleri), ayrı makine I/O kartları (örneğin 0-C dönem sistemleri için A16B-2203-0110 C7 tipi) kullanılır.Panel bağlantı birimi ve makine I / O kartları tipik olarak CNC'nin PMC yapılandırmasında farklı I / O Link düğüm adreslerine bağlanır.

S2: A20B-2002-0470'in değiştirilmesi PMC programını etkiler mi?

Hayır. PMC programı panelin sinyallerine panelin kimliğiyle değil, I/O Link adresiyle hitap eder.A20B-2002-0470'i aynı I/O bağlantı adresinde aynı yapılandırmalı bir yedekle değiştirmek, herhangi bir PMC programı değişikliği olmadan tüm operatör panelli iletişimi geri yükler..

S3: A20B-2002-0470 arızalanırsa CNC'ye ne olur?

Operatör paneli bağlantı kartı arızalandığında, PMC tüm panel sinyalleriyle iletişimi kaybeder. CNC, panel bağlantı ünitesine işaret eden I / O Link alarmları oluşturur.Panel anahtarları artık yanıt vermiyor, besleme bekleme, mod seçimi ve acil durma tüm panelden bozulmuştur.

S4: A20B-2002-0470 belirli bir FANUC CNC jenerasyonu için özel mi?

A20B-2002 operatör paneli bağlantı kartı ailesi, I/O Link bağlantılı operatör paneli ünitelerini kullanan birden fazla FANUC CNC neslini kapsar.A20B-2002-0470'in hangi CNC jenerasyon ve kontrol modeline monte edildiğini belirli makinenin kablolama belgelerinden doğrulayın72/56 DI/DO kapasitesi operatör panelinin sinyal sayısına eşleştirilir.

S5: 72/56 A20B-2002-0470 ile 96/64 A16B-2203-0881 gibi daha büyük bir I / O kartı arasındaki fark nedir?

A16B-2203-0881 (96/64 DI/DO), PMC'yi makinenin mekanik alan aygıtlarına bağlayan bir makine I/O kartıdır.A20B-2002-0470 (72/56) operatör paneli bağlantı ünitesi özel olarak operatör paneli anahtarları içinFarklı I/O bağlantı adresleri, farklı kablolama bağlantıları, farklı fonksiyonel roller, aynı CNC sisteminde birbirlerini tamamlarlar.
