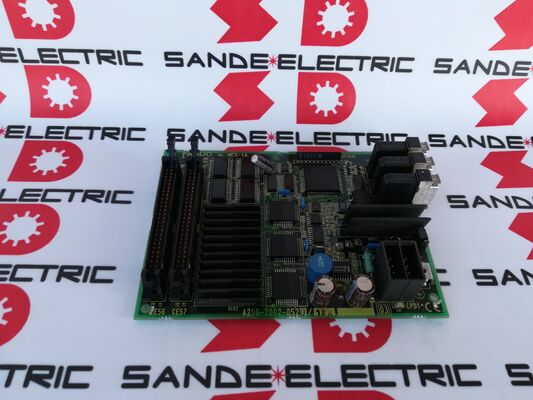

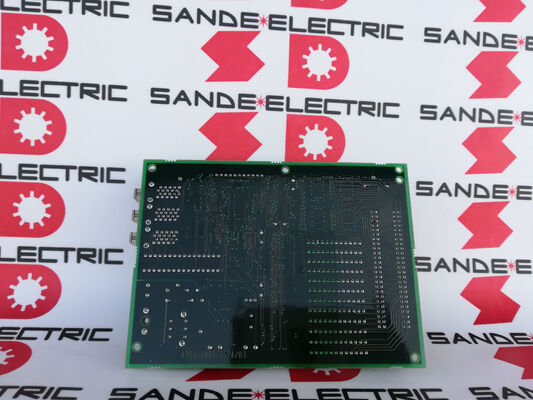

1PC GE Fanuc kullanılmış sürücü tablosu A20B-2002-0520 İyi durumda A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 FANUC Serisi 16i / 18i Operatör Paneli I / O PCB 48 DI / 32 DO / MPG Arayüzü / Operatör Paneli Kartı

Operatör paneli I/O What This Board Connects

Her CNC makinesinin bir operatör paneli vardır. Makine operatörü ile CNC arasındaki donanım arayüzü.

Girişler (DI = 48):Baskı düğmeleri (döngü başlatma, besleme tutma, acil durma), mod seçici anahtarları (otomatik, MDI, jog, kolu), geçersiz dönüş düğmeleri (feedrate, hızlı, spindle hızı), eksen jog yönlü düğmeleri,ve işlevsel anahtarlar, alet makinesinin üreticisi tarafından atanır..

Çıkışlar (DO = 32):Panel gösterge lambaları, çalışma durum lambaları (spindle açık, soğutma sıvısı açık, besleme tutma aktif, alarm göstergesi), mod geri bildirim aydınlatması,ve operatör istasyonundaki görünür göstergelere yönlendirilmiş diğer tüm makine durum sinyalleri.

A20B-2002-0520, tüm 48 düğme girişini okuyor ve tüm 32 lamba/ gösterge çıkışını aynı anda çalıştırıyor.Operatörün fiziksel denetimleri ile CNC'nin PMC merdiven mantığı arasındaki tam elektrik arayüzünü oluşturur.

Ana Özellikler

A20B-2002-0520 vs. A20B-2002-0521 MPG Ayrımcılığı

0521 varyantı, MPG arayüzü olmayan bir sürümdür. Her iki pano da operatör paneli için aynı 48 DI / 32 DO I / O kapasitesini sağlar. Fark bir özelliktir:

A20B-2002-0520:Daha tam olarak doldurulmuş PCB, MPG konektörünü ve ilgili arayüz devrelerini içerir.

A20B-2002-0521:Daha az kalabalık MPG bağlantı bölümü yok. Makinenin operatör paneline hiçbir MPG monte edilmediğinde kullanılır,ya da MPG operatör paneli I / O kartı yerine ayrı bir arayüz üzerinden bağlanırken.

Bir A20B-2002-0521'i bir MPG kullanan bir makineye yerleştirmek, el tekerleğinin çalışmamasına neden olur. MPG sinyallerinin bağlanacak bir arayüzü yoktur.Değiştirme sipariş etmeden önce hangi versiyonun kurulduğunu her zaman kontrol edin.

Uygulama Senaryoları

Operatör paneli kartı hatası 18i Serisi:FANUC 18i kontrolü olan bir işleme merkezi, operatör panelinizin belirsiz davranışlarını geliştirir. Bazı baskı düğmeleri yanıt vermiyor, bazı gösterge lambaları beklendiği gibi aydınlamıyor.Hata kaynağı olarak A20B-2002-0520 operatör paneli tablosu belirlenmiştir.Değiştirme, operatör panelinin tüm I/O fonksiyonlarını geri getirir.

MPG, bakım sonrası çalışmıyor:Bir operatör paneline yapılan bakım sonrasında, elektronik el tekerleği çalışmayı bırakır. A20B-2002-0520'deki MPG konektörünün hasar gördüğünü doğruluyor.Yönetim kurulu değiştirme MPG operasyonunu geri yüklüyor.

Makine yükseltmesi:Sınırlı I / O'lu eski bir operatör paneli, 48 DI ve 32 DO gerektiren yeni bir panel tasarımı ile yükseltildi. A20B-2002-0520 yükseltilmiş panel için MPG desteğiyle doğru I / O sayısını sağlar.

Sık Sorulan Sorular

S1: A20B-2002-0520 FANUC CNC sistemine nasıl bağlanır?

A20B-2002-0520, FANUC CNC'ye yüksek hızlı I/O bağlantısı yoluyla bağlantı kurar. Tüm operatör paneli giriş ve çıkış verilerini pano ile CNC'nin PMC arasında taşıyan seri iletişim arayüzü.I / O Link kablosu, kartın I / O Link konektöründen CNC'nin I / O Link kanalına bağlanırCNC'nin PMC merdiven mantığı, I/O Link'in atadığı adresler aracılığıyla 48 giriş ve 32 çıkışa hitap eder.

S2: A20B-2002-0520, sadece 16i-A değil, 16i-B veya 18i-B Serisi denetimleri ile kullanılabilir mi?

A20B-2002-0520, 16i ve 18i serileri de dahil olmak üzere FANUC i serisi CNC ailesinde kullanılmak üzere onaylanmıştır.Kurul I / O bağlantı protokolü ile iletişim kurar. I serisi CNC nesillerinde tutarlıdır.. PCB'nin giriş ve çıkışlarının PMC'de doğru bir şekilde haritalandırılmasını sağlamak için CNC'nin I / O yapılandırma parametrelerinden I / O bağlantısı adresini doğrulayın.

S3: Operatör paneli için 48'den fazla giriş veya 32 çıkış gerekirse ne olur?

Tek bir A20B-2002-0520'nin 48 DI / 32 DO kapasitesi, çoğu standart makine aracı operatör panelli yapılandırmasını kapsar.ikinci bir I/O kartı sisteme eklenebilir ̇ I/O Link, bir margarit zinciri yapılandırmasında birden fazla kartı desteklerHer ek panel, sistemin mevcut operatör paneli I/O'suna kendi DI/DO sayısını ekler.

S4: A20B-2002-0520 üzerindeki MPG birden fazla el tekerleğini destekliyor mu?

The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one boardBu, el tekerleklerinin birden fazla operatör istasyonunda veya ekseninde yerleştirildiği büyük makine aletleri için yararlıdır. Aktif MPG, CNC'nin mod ayarları veya operatör paneli anahtarı ile seçilir.

S5: A20B-2002-0520'yi değiştirmeden önce neyin yedeklenmesi gerekir?

A20B-2002-0520 CNC parametrelerini saklamaz. Ancak, bu kartın değiştirilmesinden önce özel bir yedekleme gerekmez.CNC bakımından önce genel bir önlem olarak, CNC'nin SRAM içeriğini (parametreler, programlar, araç verileri) ve PMC merdiven programını yedekleyin.gösterge lambaları, ve el tekerleği çalıştırma makine üretime geri dönmeden önce.
