FANUC BOARD A20B-2100-0541 A20B21000541 A2OB-21OO-O541

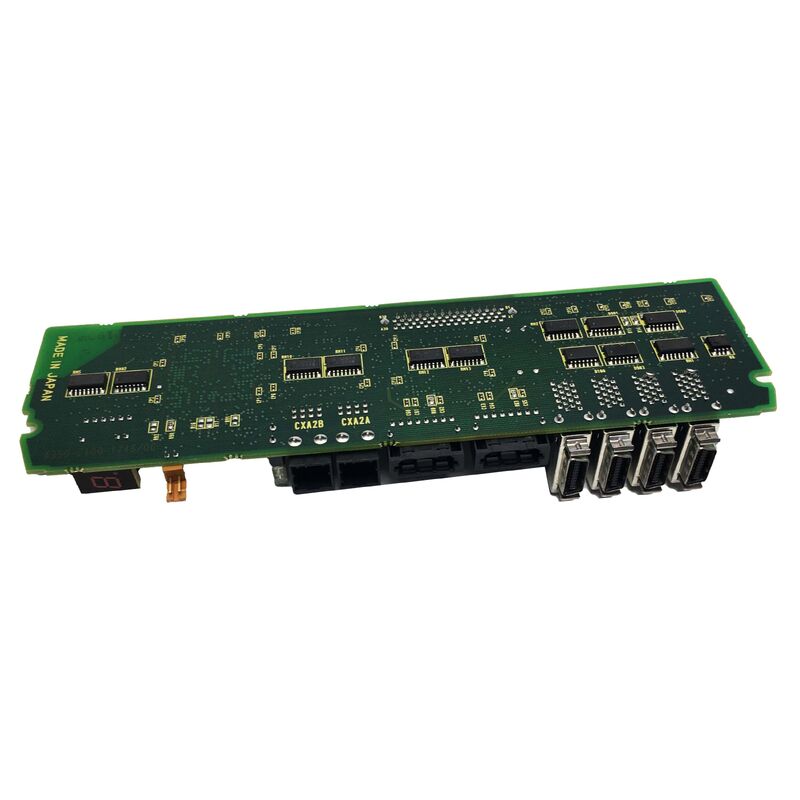

A20B-2100-0541 FANUC Alfa SVM2 FSSB Çifte Eksenli Kontrol PCB'si A06B-6096-H2xx / HRV3 / LCD Ekranı / Supersedes A20B-2100-0251

SVM2 FSSB Çift Eksenli Serisi

FANUC Alpha SVM2 (A06B-6096-H2xx), bir 60 mm genişliğinde bir korumadan iki bağımsız servo eksenini kontrol eden çift eksenli servo güçlendirici modülüdür.

BuA20B-2100-0541 tüm bu SVM2 FSSB modelleri için ortak kontrol PCB'si.- bir kart, SVM2-3/3'ten SVM2-40/40'a kadar tüm çift eksenli aralığı kapsar.

Ana Özellikler

HRV3 ve LCD Ekranı

HRV3:GE Fanuc Alpha bakım kılavuzunda şunlar belirtiliyor: "HRV3 kullanırken, PCB A20B-2100-054X kullanın." 054x ailesi yüksek hızlı akım kontrolü sağlayan HRV3'e daha sıkı servo sertliği ve hassas konturlama uygulamaları için daha hızlı yanıt sağlar..

LCD ekranı:A front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.

Daito LM sigortası:Bir Daito LM sigortası 24V kontrol kaynağını korur.Önce sigortayı kontrol et. 24V'lik bir kablo hatası tahtaya zarar vermeden tetikleyebilir..

Uygulama Senaryoları

SVM2-20/20 FSSB alarmı:FANUC Alpha SVM2-20/20 (H203) FSSB iletişim alarmları geliştirir. Kablolama tahtası sağlamdır. A20B-2100-0541'i değiştirmek, her iki çift eksenli kanalı da geri yükler.

Multi-SVM2 dolabı yedek:Bir makine dolabı, farklı akım değerlerinde birden fazla SVM2 modülünü çalıştırır.

Sık Sorulan Sorular

S1: A20B-2100-0541 doğrudan A20B-2100-0251 yerine geçebilir mi?

0251 daha önceki özelliktir; 0541 mevcut özelliktir.FANUC Alpha bakım kılavuzundan, güncellenmiş kontrol PCB'sini monte ederken kablolama panelini güncellemeye gerek olmadığını kontrol edin..

S2: A20B-2100-0541'i değiştirmek servo parametrelerinde değişiklik gerektirir mi?

Hayır. Servo parametreleri CNC'nin ana belleğinde bulunur. Değişimi yerleştirdikten sonra, CNC FSSB iletişimini yeniden kurar ve mevcut parametreleri her iki eksene de otomatik olarak uygular.

S3: SVM2 LCD'si IPM hataları için hangi alarm kodlarını gösterir?

Eksen özel IPM alarm kodları şunları içerir: L eksen IPM alarmı (kod 8), M eksen IPM alarmı (kod 9), L + M IPM alarmı (kod b), vb.Bu kodlar A20B-2100-0541'in ön LCD'sinde görünürler. CNC alarm ekranına bakmadan hangi iki eksenin hatayı tetiklediğini belirler..

S4: A20B-2100-0541 üzerindeki Daito LM sigortası nedir?

24V kontrol devresini koruyan kendiliğinden sıfırlayan bir sigorta. Eğer sürücü kablolama aşırı akım olayından sonra LED / LCD aktivitesini göstermezse, PCB'yi değiştirmeden önce Daito sigortasını kontrol edin.Önce 24V kablo hatasını düzelt.; hatayı temizledikten sonra sigorta sıfırlanır.
