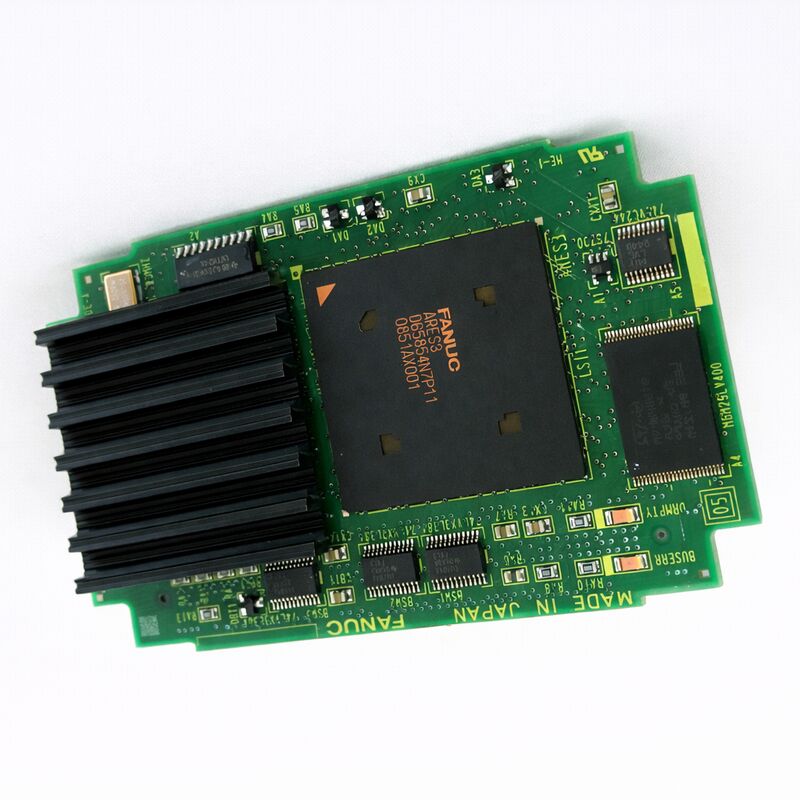

BuFANUC A20B-3300-0293FANUC'un i serisi CNC kontrolörleri için "beyin" olan 486 işlemci modülüdür.Bu kompakt modül, CNC'nin program bloklarını ne kadar hızlı işleyebileceğini belirler., interpolasyon hesaplamalarının ne kadar hızlı tamamlandığı ve sistemin eşzamanlı çok eksenli koordinasyonu ne kadar sorunsuz yönettiği.

486DX işlemci mimarisi, artık tüketici bilgisayar standartları tarafından tarihi olsa da, represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.

A20B-3300 modül ailesi, FANUC'un i serisi işlemcileri ve bellek modüllerini kapsar.Çeşitli CNC yapılandırmalarını desteklemek için farklı işlemci nesilleri ve bellek kapasiteleri sağlayan farklı parça numaraları ile.

A20B-3300-0293, bu aile içindeki 486-16MB-DRAM varyantlarından biridir. 15i, 16i, 18i serilerinde yaygın olarak dağıtılan bir konfigürasyon.ve 21i CNC denetleyicileri hem A (ilk nesil i serisi) hem de B (model B) donanım nesillerinde.

I serisi CNC denetleyicileri ile donatılmış makineler, 1990'ların sonlarına kadar ve 2000'ler boyunca hemen hemen tüm büyük makine aletleri üreticileri tarafından üretildi. Mori Seiki, Mazak, Okuma, Makino,Ve yüzlerce kişi daha..

Toplam kurulu baz çok büyüktür ve bu makinelerin çoğu üretim hizmetinde kalır, bu da elektronik çağında A20B-3300 serisi CPU modülleri için sürekli talep yaratır.

Ana Özellikler

I-Serisi CNC Mimarlığında 486 CPU Neden Hala Önemli

A20B-3300-0293'teki Intel 486DX işlemci mimarisi, 2025'te anakronist görünebilir, ancak uygulaması için doğru ve yedeklenemez işlemci olarak kalır.

FANUC'un i serisi CNC yazılımı, özellikle bu işlemci mimarisi için geliştirilmiştir. Sistem yazılımı, interpolasyon algoritmaları, servo iletişim protokolleri (FSSB dahil),ve PMC yürütme motoru hepsi bu donanım üzerinde çalışmak ve için tasarlanmamıştır, veya başka herhangi bir işlemci mimarisine port edilmemiştir.

Daha hızlı modern bir işlemciye yükseltme yolu yoktur A20B-3300-0293 (veya doğrudan uyumlu bir varyant) denetleyicinin ihtiyacı olan şeydir.

486DX'in mimarisi, çağının CNC uygulamaları için önemli olan yetenekleri sağladı: çipte entegre bir yüzen nokta birimi (FPU),harici bir matematik koprosesörünün üst masrafı olmadan trigonometrik interpolasyon hesaplamalarına izin veren; Duyarlı makine kontrolü için gerekli hızlarda PMC merdiven mantıksal taramasını gerçekleştirmek için yeterli tam sayı performansı;CNC işleminin gerçek zamanlı veri erişim modelleriyle uyumlu hafıza otobüsü özellikleri.

Modüldeki 16 MB DRAM, tüm aktif CNC hesaplamaları için çalışma belleğidir.

Program yürütme, parametre alımı, hareket komutu tamponlama ve PMC veri tabloları hepsi bu belleğe dayanır.

FANUC, i serisi özellik setini, birbiri ardınca çıkan yazılım sürümleri ile genişletti.Bellek gereksinimleri arttı 16MB yapılandırması, jenerasyonunda i serisinin tüm özelliklerini destekler, daha az DRAM ile daha önceki yapılandırmalar aynı anda hangi seçeneklerin etkin olabileceğini sınırladı.

CPU Modülü vs Hafıza Modülü A20B-3300 Ailesi Anlamı

A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293 bir CPU modülüdür. Aynı fiziksel kartta hem 486DX işlemcisi hem de 16MB DRAM içerir.

Bu, A20B-3300-0310 (sadece bir CPU kartının yanı sıra bir sub-CPU kartına yüklenen DRAM modülü) gibi kartlardan ayırt eder.

Bir i-serisi kontrolöründe başlatma başarısızlığını teşhis ederken,Kontrolörün bir CPU modülü (-0293 gibi) veya ayrı bir CPU ve bellek modülü konfigürasyonu kullanıp kullanmadığını bilmek, ilk önce hangi kartı hedefleyeceğini belirler.

Başlatılamayan ve ekran başlatılmadan önce erken başlatma alarmı gösteren bir denetleyici muhtemelen bir CPU modülü hatasındır.Kısmen başlayan ancak bellek ile ilgili alarmlar gösteren bir denetleyici, bir CPU modülü hatası yerine bir bellek modülü hatası olabilir.

Başlatma Sırası CPU modülü arızasını nasıl tespit edilir

FANUC i serisi denetleyicileri, güçlendirilince tanımlanmış bir başlatma sırasından geçerler.Ana CPU kartındaki teşhis LED'leri, sistem kendi kendini test ederken ve başlatırken bir dizi kod gösterir.. Bu sırayı anlamak CPU modülü arızalarını izole etmeye yardımcı olur:

Güç uygulandığında, üretilen ilk kodlar ana kart üzerindeki önyükleme ROM'u tarafından çalıştırılır. Bu kod, CPU modülünün işlemcisinin temel donanımı kontrol ederek tamamen çalışmadan önce çalışır.

Eğer LED dizisi, CPU modülü başlatılmaya başladığında normalde devam edecek olan erken bir kodda durursa, CPU modülü şüpheli sayılır.

CPU modülünün 486 işlemcisi çalışmaya başladığında, kodlar sistemin kendi kendini test etmesi yoluyla daha hızlı ilerler.

Eğer dizgi bu ilerlemenin ortasında bir kodda durursa, belirli kod hangi alt sistem kontrolünün başarısız olduğunu belirler. FANUC i serisi bakım kılavuzu her kodun anlamını belgeleir.

Ekran paneli başlatılır ama sadece karanlık bir ekran veya ekranda bir sistem alarmı gösterilirse,CPU modülü en azından başladı ve ekran verilerini çıkarabileceği bir noktaya ulaştı. Bu paradoksal olarak, CPU modülünün kendisi şüpheli olsaydı farklı bir arıza kaynağı önerir..

Sık Sorulan Sorular

S1: I-serisi kontrolör, güçlendirilme sırasında "LED dizisi erken aşamada durur" gösterir ve asla normal çalışma ekranına ulaşmaz.

LED kodunu, belirli CNC modeli için FANUC i serisi bakım kılavuzuna karşı karşılaştırın. Kod özellikle bir CPU başlatma arızasını gösterirse, A20B-3300-0293 şüpheli.

Pratik bir test olarak: aynı çalışma makinesinden bilinen iyi bir CPU modülü geçici olarak kurulursa ve dizi normal ilerlerse, orijinal modülün arızalı olduğu doğrulanır.Ayrıca modülün kenar konektörleri ve ana kart üzerindeki soketini, modülün kendisinin arızalı olduğu sonucuna varmadan önce kirlilik veya fiziksel hasar için kontrol edin.

S2: A20B-3300-0293 hem Seri 16i-A hem de 16i-B donanım nesilleriyle uyumlu mu?

A20B-3300 CPU modülü ailesi, birden fazla i serisi donanım neslini kapsar. -0293'ün hem 16i-A hem de 16i-B ile uyumlu olup olmadığı, belirli ana kart ve sistem yazılım sürümüne bağlıdır..Aile içinde, farklı parça numaraları (örneğin -0290, -0291, -0293, -0295) farklı donanım nesillerine veya ana kart bağlantı standardlarına ilişkilendirilebilir.

Sipariş vermeden önce belirli makinenin donanım listesine göre uyumluluğu kontrol edin.

Makinenin elektrik belgelerinde fabrikada kurulan tam CPU modülü parça numarası listelenmelidir.

S3: A20B-3300-0293'ü değiştirdikten sonra, CNC başlatılır, ancak blok işleme daha yavaş gösterir.

CNC başlatılır ve çalışırsa, ancak blok işleme yavaş görünüyorsa, CPU modülü çalışıyor ancak işlemci saati veya önbelleği ile ilgili bir sorun olabilir. apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.

Ayrıca, kartın değiştirilmesinden sonra "daha yavaş işleme" olarak görünen şeyin aslında ilk çalışma döngüleri sırasında veri doğrulama veya yeniden kalibrasyon işlemleri gerçekleştiren sistem olabileceğini düşünün..

S4: A20B-3300-0293'teki 16 MB DRAM'ın ayrı bir bellek modülü ekleyerek genişletilebilir veya yükseltilebilir mi?

A20B-3300-0293 üzerindeki DRAM, CPU modülünün kendisinde entegre edilmiştir ve bağımsız olarak genişletilemez.

Eğer sistem daha fazla çalışma belleği gerektiriyorsa, the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module, CNC serisi için FANUC'un donanım bağlantısı kılavuzunda yayınlanan özel yapılandırma kurallarına göre.

S5: A20B-3300-0293 yedek parça olarak tutulduğunda nasıl saklanmalıdır?

Orijinal antistatik ambalajında veya eşdeğer ESD güvenli antistatik torbada saklayın.

Modül, elektrostatik boşaltmaya duyarlı CMOS işlemci ve DRAM IC'ler içerir. Antistatik olmayan yüzeylerde kısa süreli depolama bile gizli hasara neden olabilecek bir yük oluşturur.İdeal depolama koşulları: kapalı antistatik torba, kuru ortamda 10 ̊25 °C, manyetik alan kaynaklarından (motörler, transformatörler) uzakta ve tahtalar arasında köpük ayrımı olmadan diğer çıplak PCB'lerle yığılmamış.
