Fanuc hafıza modülü A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

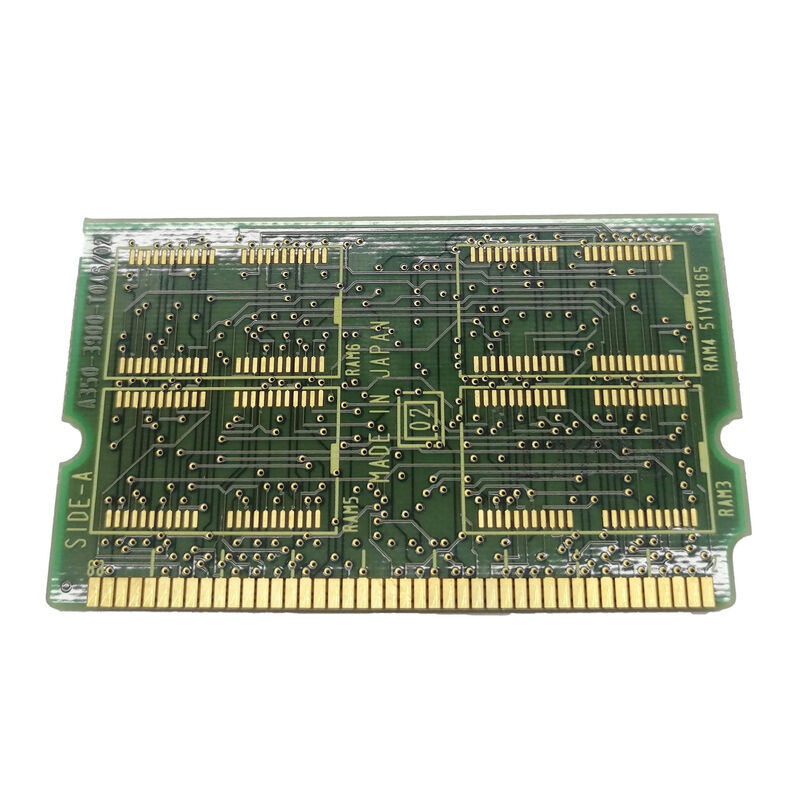

A20B-3900-0073 | FANUC 6MB Flash ROM (FROM) Modülü — DIMM / 16i / 18i / 21i / Power Mate i / CNC Sistem Yazılım Depolama

BAŞLANGIÇ — Nedir ve Neden Önemlidir

FANUC i-serisi CNC'de kontrol ünitesi, ana ana PCB üzerinde bir dizi bellek modülü içerir. Her modülün belirli bir türü ve rolü vardır:

FROM (Flash Salt Okunur Bellek):CNC'nin sistem yazılımını (CNC'nin çalışmasını sağlayan eksiksiz işletim programı) saklar. Buna G kodu yorumlayıcısı, enterpolasyon yazılımı, servo kontrol algoritmaları, PMC (merdiven) yürütücüsü, ekran sürücüsü ve tüm seçenek yazılımları dahildir. Normal RAM'in aksine, Flash ROM, pil olmadan kapatıldıktan sonra içeriğini korur. Silinebilir ve yeniden programlanabilir ancak normal CNC işlemi sırasında salt okunurdur.

SRAM:Makineye özel verileri (parametreler, takım ofsetleri, iş koordinatları, parça programları, PMC verileri) saklar. Güç döngüleri boyunca içeriği korumak için pil desteklidir.

DRAM:CPU için çalışma belleği — başlatma sırasında FROM modüllerinden doldurulur, kapanma sırasında temizlenir.

A20B-3900-0073, sistemin çalışması için ihtiyaç duyduğu tüm CNC yazılımını barındıran 6 MB flash depolama alanı olan FROM modülüdür.

Temel Özellikler

6MB — FROM Modül Aralığında Uygun Yer

A20B-3900 serisi, i-serisi CNC platformu için farklı kapasitelerdeki modülleri kapsar:

• A20B-3900-0071:2 MB'DAN İTİBAREN — temel kapasite
• A20B-3900-0073:6 MB'DAN İTİBAREN — genişletilmiş kapasite
• A20B-3900-0074:4 MB'DAN İTİBAREN — orta kapasite
• A20B-3300-0022:i-serisi platformlar için daha yüksek kapasiteli FROM modülleri

6 MB kapasite, daha büyük CNC yazılım görüntülerini barındırır; gelişmiş yeteneklere (çoklu seçenek paketleri, genişletilmiş PMC işlevselliği, grafik seçenekleri) sahip sistemler için tam seçenekli yazılım tamamlayıcısıdır. Yalnızca standart işlevlere sahip makineler 2MB veya 4MB'lık bir modül üzerinde çalışabilir; Birçok yazılım seçeneğine sahip makineler, yazılım görüntüsünün tamamını tutmak için 6MB'a ihtiyaç duyar.

Uygulama Senaryoları

Veri kaybından sonra CNC yazılımının yeniden yüklenmesi:Bir 16i CNC, ya başarısız bir güncelleme prosedüründen ya da yıllar sonra flaş hücre bozulmasından dolayı bozulmadan gelişir. A20B-3900-0073 yeni bir modülle değiştirilir ve orijinal kurulum ortamından doğru CNC yazılım sürümü yüklenir. CNC, geri yüklenen yazılımla çalışmaya devam eder.

Kapasite yükseltme:2MB FROM modülünü çalıştıran 21i CNC sistemi, 2MB modülün kapasitesini aşan bir yazılım seçeneğini gerektirir. A20B-3900-0073 6 MB yedek parça, genişletilmiş yazılım görüntüsü için gereken depolamayı sağlar.

SSS

S1: A20B-3900-0073, CNC yazılımıyla önceden yüklenmiş olarak mı geliyor, yoksa yazılımın montajdan sonra yüklenmesi mi gerekiyor?

CNC yazılımı, montaj sonrasında orijinal kurulum ortamından veya bir FANUC yedekleme dosyasından yüklenmelidir. Doğru yazılım sürümü dosyası mevcut değilse ilgili yazılım için makine üreticisiyle veya FANUC ile iletişime geçin.

S2: Yedek A20B-3900-0073'e hangi CNC yazılım sürümü yüklenmelidir?

Doğru yazılım sürümü, spesifik CNC sistemine ve konfigürasyonuna bağlıdır. Yüklenen yazılım sürümü, FROM değiştirilmeden önce CNC'nin sistem ekranında görünür. Kaldırmadan önce bu sürümü not edin. FANUC hizmeti veya makine üreticisi, belirli sistem türü için doğru yazılım dosyasını sağlayabilir.

S3: Normalde 4 MB kullanan bir sistemde 6 MB A20B-3900-0073, 4 MB A20B-3900-0074'ün yerini alabilir mi?

Genel olarak evet — modül arayüzü uyumluysa, daha yüksek kapasiteli bir FROM modülü aynı soketteki daha düşük kapasiteli bir modülün yerini alabilir. CNC yalnızca yazılım görüntüsünün kapladığı kadar FROM kullanır. Ancak kapasiteleri değiştirmeden önce belirli CNC tipi için FANUC bakım belgelerinden uyumluluğu doğrulayın.

S4: FANUC CNC sistemlerinde FROM modülü arızasına ne sebep olur?

Flash ROM hücrelerinin sınırlı bir yazma dayanıklılığı vardır; her hücreye sınırlı sayıda yazılabilir. Statik CNC yazılımını (nadiren güncellenen) saklayan FROM modülleri için yazma sayısı düşüktür ve uzun ömür tipiktir. Güç dalgalanmaları veya yanlış güncelleme prosedürleri, hücrenin yazma dayanıklılık sınırına ulaşmadan FROM verilerini bozabilir. Fiziksel hasar da (konektör korozyonu, tekrar tekrar takılmasından kaynaklanan mekanik stres) arızaya neden olabilir.

S5: A20B-3900-0073 i-jenerasyon CNC'ye özel mi yoksa daha eski Seri 0 veya Seri 16 donanımlarıyla mı çalışıyor?

A20B-3900-0073, i nesli CNC (16i, 18i, 21i, Power Mate i) için onaylandı. Önceki FANUC nesilleri (Seri 0-C, Seri 16/18 Model B, vb.) farklı bellek modülü formatları kullanır - A20B-2902-0xxx serisi FROM modülleri ve diğer eski modül türleri. A20B-3900-0073 DIMM formatı, i nesil platformuna özeldir.
