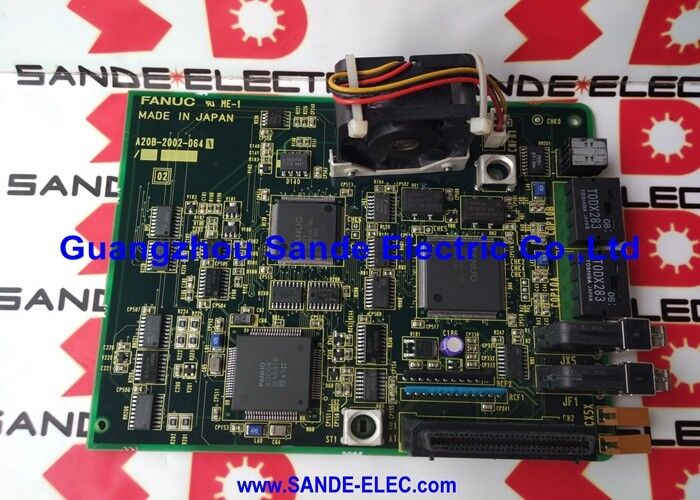

Fanuc pcb sürücü tablosu A20B-8100-0146 A20B81000146 A2OB-81OO-O146

A20B-8100-0146 FANUC Serisi 210i-A Kontrol Ana PCB Pentium PC Destek / PC Entegre CNC Ana Kart

FANUC Serisi 210i-A ¢ Tek Platformda CNC ve PC

FANUC Serisi 210i-A, FANUC'un en yüksek spesifikasyonlu CNC platformlarından birini temsil eder.A20B-8100-0146 tanımındaki "W/PENTIUM PC DESTEK" bu kartın kritik ayrımını tanımlar.: hem CNC işleme yeteneğini hem de entegre Pentium işlemcisi aracılığıyla PC destek fonksiyonlarını sağlar.

Bu PC'ye entegre mimari, FANUC'un endüstrinin talebine verdiği cevabı yansıtıyor:

Windows tabanlı HMI:Pentium PC desteği, CNC'nin operatör arayüzü için bir Windows işletim ortamını sağlar.CNC'nin geleneksel MDI/DNC yetenekleriyle birlikte gelişmiş HMI uygulamaları.

Veri yönetimi:Bilgisayar tarafında veri yönetimi uygulamaları DNC program sunucuları, üretim izleme panoları,araç ömrü yönetimi ️ ayrı bir harici bilgisayara ihtiyaç duymadan doğrudan entegre PC katmanında çalıştırılır.

Gelişmiş grafikler:PC işlemcisi, o dönemin özel CNC işlemcilerinin sağlayamadığı araç yollarının yüksek çözünürlüklü grafik gösterimini, sağlam model simülasyonunu ve 3 boyutlu program doğrulamalarını işliyor.

Ana Özellikler

210i-A serisi: Makine Uygulamaları

Serisi 210i-A'nın PC entegre mimarisi, operatör arayüzü ve veri yönetimi gereksinimlerinin standart CNC görüntüleme kapasitesini aştığı makineler için uygundur:

Karmaşık işleme merkezleri:Karmaşık havacılık, otomotiv veya ölçeklendirme/kalıp bileşenleri üreten büyük çok eksli işleme merkezleri, mühendislik ekibinin makine üzerinde 3B doğrulama ve gelişmiş araç yolu gösteriminden yararlandığı.

Yüksek değerli alet makineleri:Duraklama süresi maliyetleri en yüksek olan makine aletleri, gelişmiş teşhis ve izleme yeteneklerinden yararlanmaktadır.ve sorun giderme için uzaktan erişim.

Ağlı üretim ortamları:Facilities running DNC production management with centralised programme servers — the 210i-A's PC layer provides direct compatibility with Windows-based DNC software without requiring a separate workstation.

Uygulama Senaryoları

210i-A serisi CNC sistemi hatasıBir FANUC 210i-A CNC, sistem düzeyinde hatalar geliştirir. Başlatmayı tamamlamakta başarısız olmak, CPU düzeyinde tekrarlayan alarmlar veya CNC fonksiyonları düzensizleşirken PC katmanının kaybı.Periferik kartları ve bellek modüllerini kontrol ettikten sonraA20B-8100-0146 numaralı makine, değiştirildikten sonra tam veri geri yüklenmesi ile makineyi üretime geri döndürür.

210i-A'da PC fonksiyonu arızası:Bir 210i-A Serisi CNC, temel CNC işlevi devam ederken PC tarafındaki işlevlerini (Windows HMI, veri yönetimi uygulamaları) kaybeder.A20B-8100-0146 Pentium PC destek bölümü hata katmanı olarak tanımlanmıştır.

Sık Sorulan Sorular

S1: A20B-8100-0146 (Pentium) ve A20B-8100-0463 (MMX Pentium) arasındaki fark nedir?

Her ikisi de FANUC Serisi 210i-A CNC için ana PCB'lerdir.A20B-8100-0463, MMX Pentium'u kullanır. Intel'in geliştirilmiş Pentium'u ek SIMD talimatları ve gelişmiş multimedya işleme performansı ile. İkisi de aynı 210i-A platformuna hizmet ediyor, ancak donanım jenerasyonuna özeldir. Sipariş vermeden önce hangi varyantın kurulduğunu kartın parça numarası etiketinden onaylayın.

S2: A20B-8100-0146'yı değiştirdikten sonra hangi verilerin yeniden yüklenmesi gerekiyor?

Tam yeniden yükleme gereklidir bütün CNC verileri ve tüm PC tarafı yapılandırması. CNC tarafı: eksen parametreleri, servo parametreleri, iğne parametreleri, PMC merdiveni, parça programları, araç ofset verileri. PC tarafı:Windows sistem yapılandırması, CNC HMI yazılım ayarları, DNC yapılandırması ve yüklü CNC uygulama yazılımı.Hem CNC hem de PC verilerinin 210i-A sistemleri için tam yedeklemelerini sürdürün ̇ her iki katmanın da karşılıklı bağımlılığı, tam yedeklemeyi gerekli kılar.

S3: Standart Pentium (0146) aynı 210i-A sisteminde MMX Pentium varyantı (0463) ile değiştirilebilir mi?

Donanım, varyasyonlar arasında farklıdır ve donanım uyumluluğu, belirli sistemin ana kartına ve yazılım yapılandırmasına bağlıdır.Standart Pentium'dan MMX Pentium'a yükseltme, sistemin BIOS'u ve yazılımı değişimi desteklerse mümkündür.Değişiklikler arası bir değiştirme denemesinden önce geçerli FANUC 210i-A donanım belgeleri ile onaylayın.

S4: A20B-8100-0146 arızasına işaret eden spesifik CNC alarm kalıpları nelerdir?

210i-A platformundaki ana kart düzeyinde hatalar tipik olarak şu sonuçları verir:Sistem düzeyinde CNC alarmları ("Sistem Alarmı" kodları, CNC başlatılması tamamlanmadan önce görünür), PC katmanı çöküşleri veya CNC donanımının kısmen başlatıldığı sırada Windows yüklenmemesi veya bellek modüllerine, eksen kartlarına veya çevresel kartlara atfedilemeyen aralıklı davranışlar.Ana PCB'yi mahkûm etmeden önce çevresel tablo hatasını ortadan kaldırarak doğrula.

S5: 210i-A'daki PC katmanı, CNC katmanından bağımsız olarak Windows'u çalışıyor mu?

210i-A'nın mimarisi, PC katmanı ve CNC katmanlarını tamamen bağımsız sistemler olarak çalıştırmak yerine tek bir kontrol ünitesine entegre eder.A20B-8100-0146 üzerindeki Pentium PC desteği, Windows tabanlı HMI ve veri uygulamaları için bilgisayar kaynaklarını sağlar, CNC işleme paralel olarak eksen interpolasyonu ve servo kontrolü yürütürken.İki katman aynı fiziksel donanımı ana PCB üzerinden paylaşıyor. Bu nedenle ana kart arızası aynı anda her iki katmanı da etkileyebilir..
