Fanuc kontrol tablosu A20B-8100-0462 A20B81000462 A2OB-81OO-O462

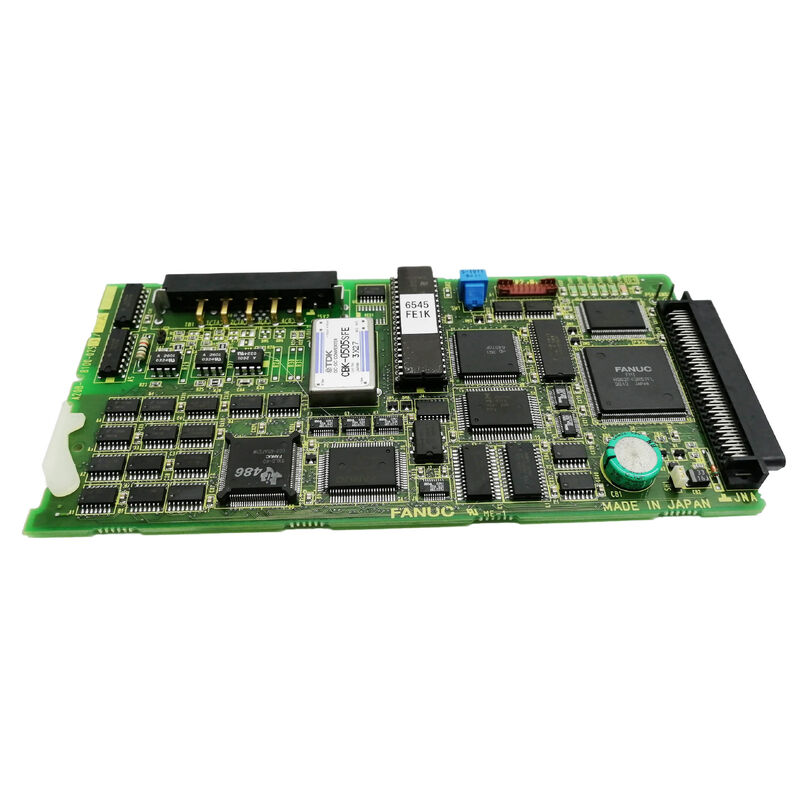

FANUC A20B-8100-0462

Parça numarası:A20B-8100-0462

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Ana CPU PCB (LCD Montajlı Ana Tahta)

Uyumlu Sistem:FANUC Serisi 210i-A CNC

Durum:Üretici tarafından durduruldu

Genel bakış

A20B-8100-0462, FANUC Serisi 210i-A CNC sistemleri için LCD montajlı ana CPU PCB'sidir.

Merkezi işlemciyi barındırır, tüm alt sistemler arasındaki iletişimi yönetir, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

FANUC'un 210i-A, i serisi CNC ailesinin yüksek performanslı ucuna aittir.

Bu platformlardaki açık CNC mimarisi, FANUC'un hareket kontrolü yeteneğiyle standart PC işlemeyi entegre ederek karmaşık operatör arayüzlerini, ağ bağlantısını,ve genişletilmiş veri yönetimi fonksiyonları, hassas eksen ve spindle kontrolü ile birlikte.

A20B-8100-0462, artık FANUC tarafından üretilmiyor.

210i-A Serisi kontrollerini çalıştıran makineler bu panoya ihtiyaç duyarlar. Bu kartı fazlalık veya yenilenmiş envanterden almalıdırlar.

Bu makineler hala dünya çapında üretim ortamlarında çalışıyor. Bu tabloya olan talep, tarihsel ilgi değil, işletim ekipmanlarından kaynaklanıyor.

Ana Özellikler

LCD Montajlı Mimarlık

A20B-8100-0462, geleneksel CNC anlamında raf monteli bir pano değildir.

Bu, CNC'nin ana CPU'sunu doğrudan ekranın arkasına yerleştirir.

İşleme donanımı ve operatör arayüzü bütünleşik bir birimdir.

Bu mimari, FANUC'un i serisi nesli boyunca takip ettiği bir tasarım yönüydü.Ana CPU'nun LCD montajı ile entegre edilmesi, denetleyiciyi daha kompakt hale getirir ve makine alet dolaplarında montajı basitleştirir.

Bu aynı zamanda ana CPU kartının değiştirilmesinin ayrı bir elektronik dolabında çalışmak yerine LCD ünitesinde çalışmayı gerektirdiği anlamına gelir.

A20B-8100-0462 arızalanırsa LCD/MDI bileşeni bir bütün olarak çalışmayı bırakır.

Ekran karanlıklaşabilir, CNC başlatılamayabilir veya hatanın doğasına bağlı olarak belirli fonksiyonlar kullanılamaz hale gelebilir.

Seri 210i-A platformu

210i-A, yüksek eksen sayısı ve yüksek seçenek konfigürasyonları için inşa edilmiş yetenekli bir CNC platformudur.

Bu nesildeki açık CNC özellikleri, Windows tabanlı yazılımların FANUC'un hareket kontrol çekirdeği ile birlikte çalışmasına izin verir.ve özel makine yapımcı uygulamaları çekirdek CNC ile aynı donanımı paylaşır.

Ana CPU kartı bu çift ortam işleme yükünü taşır.

Gerçek zamanlı CNC görevlerini “servo konum döngüleri, interpolasyon, PMC yürütme” konusunda uzlaşmadan halletmeli ve aynı zamanda PC tarafındaki işlevleri desteklemelidir.

A20B-8100-0462 tam olarak bu ortam için tasarlandı.

Bu panelin değiştirilmesi için CNC yazılım ortamının restore edilmesini gerektiriyor.

FROM modülü içeriği, CNC parametreleri ve PC tarafı yazılım yapılandırması tümü kurulumdan sonra dikkat gerektirir.Ana panoya takılan FROM modülü ayrı bir bileşendir. - Bordoyu değiştirdikten sonra çalıştırmadan önce içeriğinin mevcut ve uyumlu olduğunu kontrol edin..

Kaynak ve Durum

Bu panelin üretimi kesildiği için, mevcut tedarik sınırlıdır ve zamanla küçülür.herhangi bir servis bilgisi olmadan sunulan bilinmeyen durumlu birimlere göre öncelik verilmeye değer.

A20B-8100 serisi, farklı modeller için farklı arka cümle numaraları ile birden fazla FANUC CNC neslinde kullanıldı.

Uyumluluğu onaylamadan farklı bir modelden bir tahta değiştirmeyin, aynı görünen bir model bile.

210i-A, ailelerin yakın ilişkisine rağmen, 160i-A veya 180i-A ailelerinden gelen panoların mutlaka karşılamadığı özel donanım gereksinimlerine sahiptir.

Sık Sorulan Sorular

S1: 210i-A CNC başlatılmıyor. LCD tamamen karanlık. A20B-8100-0462'nin hatası olabilir mi?

Güçlendirilme sırasında tamamen koyu bir LCD, arkaplan veya inverterin arızalanmış olduğunu veya panelin yukarısında bir güç kaynağı hatası olduğunu gösterebilir.

Önce operatör panelini kontrol et.

Güç paneline ulaşır ama LCD karanlık kalırsa ve CNC başlatılmazsa, ana CPU kartı birincil şüpheli olur.

Görünen yanık izleri veya bileşen hasarı olan bir tahta teşhisi doğruluyor.

S2: A20B-8100-0462'yi değiştirdikten sonra, doğru başlatma sırası nedir?

Denetleyiciyi BOOT ekranına yükleyin (güçlendirme sırasında uygun tuşları tutun). FROM modülünün doğru yüklendiğini ve okunabildiğini kontrol edin.Sistem yazılımını yükle veya onayla. Çıkış Boot, sonra CNC parametrelerini ve programları geri.

Açık CNC PC fonksiyonları yapılandırılmışsa, bu ayarları ayrı kontrol edin. Makineyi otomatik çalışmaya geri döndürmeden önce servo yanıtını doğrulamak için JOG modunda ekseni çalıştırın.

S3: FROM modülü sağlam görünüyor. FROM içeriği ana CPU kartının değiştirilmesinde hayatta kalabilir mi?

FROM modülü, ana kartın içine takılan ayrı bir fiziksel bileşendir ve içeriğini ana CPU kartının durumundan bağımsız olarak korur.

FROM modülü sağlam ve içeriği bozulmamışsa, kart değiştirildikten sonra içinde bulunan yazılım normal yüklenir.

Yeni ana panoyu yükledikten sonra FROM modülü oturmalarını dikkatlice kontrol edin kötü temas, yozlaşmış gibi görünebilecek okuma hatalarına neden olur.

S4: A20B-8100-0462, FANUC 160i-A veya 180i-A sistemlerinde kullanılanlarla aynı kart mı?

Hayır. 210i-A belirli bir ana CPU kartı kullanır. İlgili i serisi modelleri aynı A20B-8100 kart ailesini paylaşır, ancak farklı sonek numaraları kullanır.

160i-A, 180i-A ve 210i-A, mimari benzerliklerine rağmen farklı donanım gereksinimlerine sahiptir.

S5: A20B-8100-0462, değiştirmek yerine tamir edilebilir mi?

Komponent düzeyinde onarım birçok durumda uygulanabilirdir. Genel hatalar arasında arızalı elektrolitik kondansatörler (özellikle uzun yıllar hizmette olan panellerde yaygın), hasarlı pil devreleri bulunur,ve bozuk bir yazılım belleği.

Güç artışlarından veya ark olaylarından kaynaklanan fiziksel hasarlı tahtalar, uygun onarım adayları olmayabilir.

FANUC i serisi deneyimi olan nitelikli bir tamir merkezi, denetimden sonra tamir edilebilirliği değerlendirebilir.
