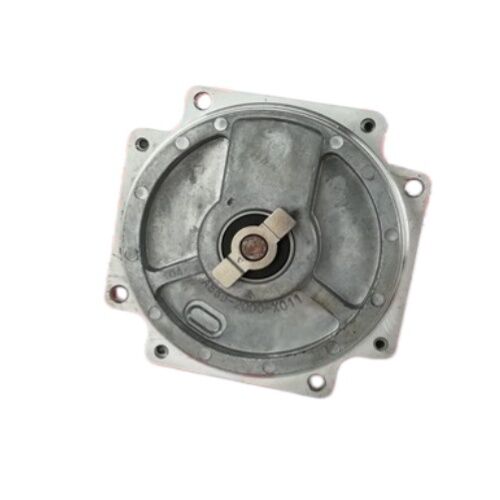

FANUC A860-0365-V501 Alpha i64 Artımlı Darbe Kodlayıcı — FANUC CNC Sistemleri İçin 64.000 Darbeli Servo Geri Besleme

Herhangi bir FANUC servo teknisyenine CNC takım tezgahı onarımlarında en sık hangi enkoder ailesini gördüklerini sorun, Alpha i64 serisi güvenilir bir şekilde karşınıza çıkacaktır. FANUC A860-0365-V501 bu ailenin artımlı varyantıdır — dünya çapında işleme merkezleri, tornalar ve otomatik üretim hatlarında geniş bir yelpazede kurulu FANUC Alpha i serisi AC servo motorlara takılan 64.000 darbeli seri darbe kodlayıcıdır.

Bu ünite test edilmiş ve tam işlevsel olarak sunulmaktadır — çalışan bir makineden çıkarılmış, bir FANUC servo sürücüsüne karşı doğrulanmış ve sevkiyat öncesinde temiz, kararlı çıkış ürettiği teyit edilmiştir.

64K Çözünürlükte Artımlı — Bunun Sağladığı Nedir

"I64" tanımı, önemli sayıyı hemen belirtir: bu artımlı enkoder üzerinde Devir başına 64.000 darbe. Darbe kodlayıcı ve servo amplifikatör arasındaki FANUC'un yüksek çözünürlüklü seri iletişim protokolü aracılığıyla, kontrol sistemi makine seviyesinde mikron altı eksen konumlandırmayı mümkün kılan bir incelikle konum verilerini işler.

Bunu önceki FANUC nesilleriyle karşılaştırın — birinci nesil motorların 2.000 darbeli DC enkoderi veya hatta erken AC servo motorlardaki 8.000 darbeli enkoderler — ve çözünürlük sıçraması, Alpha i serisinin piyasaya sürüldüğünde konumlandırma doğruluğu ve hız düzenlemesi çıtasını neden yükselttiğini göstermektedir.

Birbirinden 90 derece faz farkıyla ayrılmış Kuadrantür A ve B çıkışları, servo sürücüye hem konum sayımını hem de hareket yönünü aynı anda verir. Bu çift yönlü izleme, kontrolün her harekette, her iki yönde de, ters çevirme noktalarında belirsizlik olmadan eksenin tam olarak nerede olduğunu bilmesi anlamına gelir.

Teknik Özellikler

FANUC Motor Ekosisteminde Alpha i64

FANUC'un Alpha i serisi AC servo motorları, 2000'lerin başlarından itibaren önceki Alpha (kırmızı kapaklı) serisinin yerini aldı ve yaklaşık yirmi yıl boyunca FANUC kontrollü takım tezgahlarında baskın servo platformu haline geldi. Alpha (aA64) mutlak enkoder nesli ile Alpha i (aI64) artımlı nesil arasındaki temel fark geri besleme mimarisidir:

aI64 bir artımlı enkoderdir — bilinen bir başlangıç referansından darbe sayar, mutlak bir konum kelimesi çıktısı vermez. Bu, CNC kontrolünün makine başlangıcında bir referans dönüşü (homing) işlemi aracılığıyla eksen referans konumlarını kurduğu, sonrasında artımlı sayımın sürekli, yüksek doğrulukta konum takibi sağladığı anlamına gelir.

FANUC'un yüksek çözünürlüklü seri protokolü, bu veriyi enkoder ve amplifikatör arasında özel bir iki telli seri bağlantı üzerinden iletir, 64K çözünürlüğü tam motor hızında paralel kablolamanın sinyal bütünlüğü zorlukları olmadan desteklemek için gereken yüksek veri verimini sağlar.

V501 Konektör Varyantı — Kablosuz

FANUC darbe kodlayıcı parça numaralarındaki V soneki tipik olarak ara bağlantı kablosu olmayan çıplak bir enkoder ünitesini belirtir. A860-0365-V501 kablosuz olarak gönderilir — eşleşen kablo tertibatı (A860-0360-V906) ayrıca sipariş edilir ve enkoder gövdesini amplifikatörün CN2 enkoder portuna bağlar.

Mevcut bir makinede değişim işi için, orijinal kablo hasarlı değilse tipik olarak yeniden kullanılır. Kablo, özellikle konektör pinleri ve konektöre bitişik, tekrarlanan bükülmenin meydana geldiği kablonun ilk birkaç santimetresi yaygın bir arıza noktasıdır — bu nedenle yeniden kullanmadan önce incelemek birkaç dakika sürer.

Bu Enkoderin Bulunduğu Yer

A860-0365-V501, 2000'lerin başlarından 2010'lara kadar üretilen ekipmanlardaki eksen sürücü uygulamalarını kapsayan çok geniş bir yelpazedeki FANUC Alpha i servo motor modellerine takılmıştır:

CNC İşleme Merkezleri — Mazak, Makino, Okuma, Haas, DMG Mori ve FANUC Alpha i servo sistemlerini kullanan diğer düzinelerce üreticinin dikey ve yatay işleme merkezlerindeki X, Y, Z ve döner eksen sürücüleri

CNC Tornalama Merkezleri — iki eksenli ve çok eksenli tornalarda Z ve X ekseni servo geri beslemesi, ayrıca daha karmaşık tornalama merkezlerinde alt iş mili ve C ekseni sürücüleri

Robot Eklemleri — M ve R serisi ailelerdeki FANUC endüstriyel robotlar, eklem eksenlerinde aI64 darbe kodlayıcılı Alpha i servo motorlar kullandı

Esnek Üretim Sistemleri — aynı dönemin FANUC CNC ve servo teknolojisi üzerine kurulu palet değiştiriciler, otomatik malzeme taşıma sistemleri ve transfer hatları

Kullanılmış ve Test Edilmiş Satın Alma — Pratik Vaka

Bu test edilmiş, kullanılmış bir ünitedir — ve A860-0365-V501 için bu makul ve yaygın bir tedarik seçeneğidir. Mevcut yeni üniteler önemli bir fiyat primi taşır. Çalışan bir servo sistemde doğrulanmış test edilmiş kullanılmış bir enkoderin bilinen bir işlevsel durumu vardır ve içindeki rulmanlar normal çalışma koşullarında yüksek aşınma bileşenleri değil, hassas optik cihazlar olan bu ünitelerde yıllarca sorunsuz çalışmış olması muhtemeldir.

Kullanılmış darbe kodlayıcılarda dikkat edilmesi gerekenler her zaman rulman durumu ve optik algılama tertibatının bütünlüğüdür. Alakasız nedenlerle arızalanan ve bir servo sürücüye karşı test edilen bir makineden çıkarılan bir ünite, test edilmemiş bir fazla stok çekiminden anlamlı derecede farklıdır. Sevkiyat öncesinde temsili hızda temiz A, B ve Z kanal çıkışları ürettiğini doğrulama, test edilmiş kullanılmış bir üniteyi güvenilir bir satın alma haline getiren standart özen yükümlülüğüdür.

SSS

S1: A860-0365-V501 mutlak mı yoksa artımlı bir enkoder mi?

Bu artımlıdır. Alpha i64'teki "I" artımlı anlamına gelir — bir referans noktasından darbe sayarak konumu izler. Makine, başlangıçta bir homing döngüsü aracılığıyla eksen referanslarını kurar. Bu, referans dönüşü gerektirmeden doğrudan konum çıktısı veren mutlak enkoderlerden farklıdır.

S2: Bu enkoder kabloyla birlikte mi geliyor?

Hayır. V501 varyantı kablolu olarak değil(KABLO YOK) tedarik edilir. Eşleşen kablo tertibatı A860-0360-V906'dir ve enkoderi servo amplifikatörün CN2 enkoder girişine bağlar. Bir değişim işinde, mevcut makine kablosu iyi durumdaysa tipik olarak yeniden kullanılabilir.

S3: Hangi FANUC servo motorları ve amplifikatörleri A860-0365-V501 kullanır?

Bu darbe kodlayıcı FANUC Alpha i serisi AC servo motorlara(aI64 enkoder tanımı ile A06B-0xxx serisi) takılmıştır. FANUC αi ve αiS serisi servo amplifikatörlerle çalışır ve 0i, 16i, 18i, 21i, 30i, 31i ve 32i ailelerindeki CNC kontrolleriyle uyumludur. Sipariş vermeden önce motor isim plakasındaki parça numarasını doğrulayın.

S4: Kullanılmış bir darbe kodlayıcı için "test edilmiş" ne anlama gelir?

Test edilmiş bir darbe kodlayıcı, gerçek bir FANUC servo sürücü sisteminde elektriksel olarak doğrulanmıştır — A, B ve Z kanal çıkışlarının mevcut, temiz ve çalışma hızında doğru fazda olduğunu doğrular. Bu, basit bir görsel veya süreklilik kontrolünden daha anlamlıdır ve optik algılama tertibatının ve elektroniğin tasarlandığı gibi çalıştığını doğrular.

S5: A860-0365-V501 bir arıza durumunda onarılabilir mi?

Evet — uzman FANUC motor ve enkoder onarım hizmetleri, rulmanları değiştirebilir, optik diski yeniden yerleştirebilir ve aI64 darbe kodlayıcıdaki konektör hasarlarını onarabilir. Rulman arızası veya konektör arızası ünitenin işlevsiz hale gelmesine neden olmuş ancak enkoder gövdesi ve optik disk sağlam kalmışsa onarım geçerli bir yoldur. Fiziksel disk hasarı veya çatlak gövdeli üniteler için değişim pratik seçenektir.
