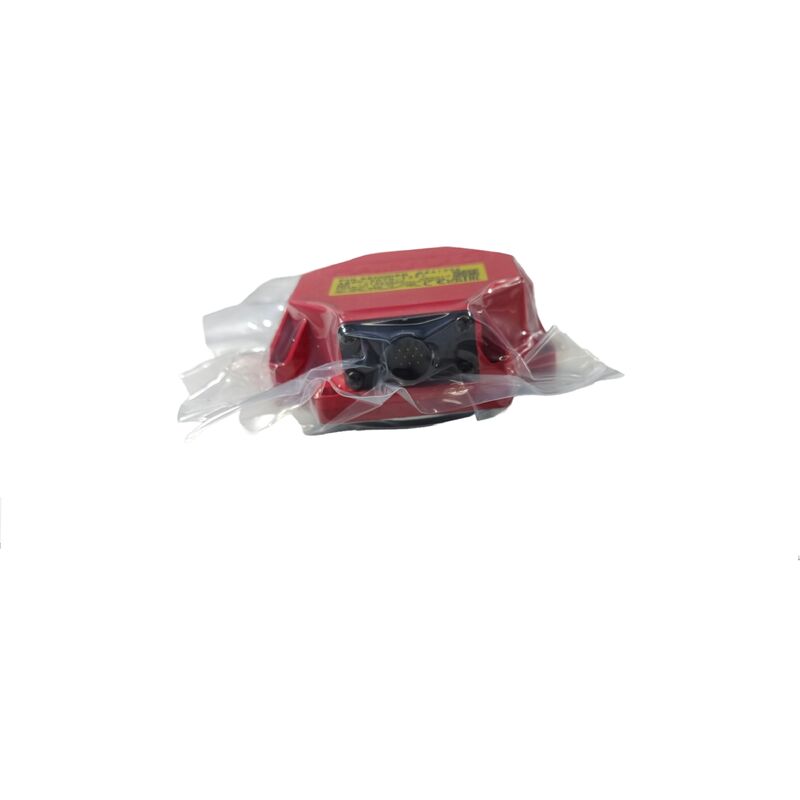

FANUC A860-2120-T511 Döner Döner Motor Kodlayıcısı FANUC AC Döner Sistemleri için Alfa i BZi Sensörü

Bir CNC spindle yönlendirme yapmazsa, katı dokunma kötü iplik üretir veya kontrol bir spindle sensörü alarmı atarsa, sorun genellikle bir bileşene kadar uzanır: spindle motor kodlayıcısı.FANUC A860-2120-T511is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientation, C ekseni ve güvenle senkronize besleme döngüleri.

Bu Kodlayıcı Gerçekte Nedir

A860-2120-T511 FANUC'a ait.Alfa i BZi (BZ) sensör ailesiFANUC CNC ekosisteminde AC spindle motor geri bildirimleri için özel olarak tasarlanmış manyetik algılama üniteleri.BZi sensörü, spindle motor şaftına monte edilmiş bir hassaslıklı dişli halkasının dişlerini okur., spindle sürücüsünün hız ve açısal konum verilerine dönüştürdüğü yüksek frekanslı bir sinyal üretir.

Bu manyetik algılama yaklaşımı, BZi sensörüne bir spindle motorunun sert ortamında pratik bir avantaj sağlar: yağ sisinden, metal tozundan,ya da sürekli yüksek RPM'de çalışan endüstriyel spindle uygulamalarını karakterize eden titreşim ve termal döngü.

Teknik özellikler

BZi Sensör Mimarlığı Mıknatıs Diş Bulma

FANUC'un BZi sensör teknolojisi basit ama güvenilir bir prensip üzerine çalışır.motor gövdesine sabitlenmiş, her dişin geçişini manyetik olarak algılar ve çubuk hızına ve açısal konumuna orantılı olarak darbeler üretir.

Bu dişli diş sayım yöntemi tasarım açısından sağlamdır.ve manyetik alan soğutma sıvısı püskürtmesi tarafından bozulmamıştır, petrol buharı ve kaçınılmaz olarak yüksek hızlı iğne ortamlarına giren sürükleyici. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

Spindle Geri İletişiminin Yapabileceği Şeyler

A860-2120-T511 sadece arka planda çalışmıyor. FANUC kontrollü bir makinenin her yüksek değerli iğne fonksiyonu doğru, düşük gecikme iğne geri bildirime bağlıdır:

Dövenin yönelimi¢ Alet değişimi, sıkıcı baş ayarlama veya parça yükleme için iğneyi kesin bir açılı konumda durdurmak. Temiz sensör verisi olmadan iğne hedef konumu aşar veya avlanır.

Sert Tapping️ Dövizleme döngüleri sırasında Dönüştürme dönerinin Z-eksen beslemesi ile senkronize edilmesi. Denetleyici, döngü alanını, Dönüştürme kodlayıcısı darbelerini servo konumu ile ilişkilendirip hesaplar.Burada bir sensör hatası yanlış iplik pitch veya kırık musluklar üretir.

C-Oksi KonumlandırmaDönüştürme merkezlerinde, iğne kontrol edilen bir dönme ekseni olarak çalışır.BZi sensöründen konum geri bildirimi, iğne sürüşünün kesme yükü altında açısal konumu tutmasına izin verir..

İpleme ve besleme senkronizasyonuDönerlerde, iğne hızı verileri doğrudan G32/G76 iplik döngüsü hesaplamasına girer.Spindle sensörün bozulması genellikle düz hatalara ilerlemeden önce düzensiz iplik sıçraması olarak ortaya çıkar.

Alpha i BZi Sensör A860-2120 Serisi

A860-2120 serisi, Alpha i BZi sensör montajının birden fazla konektör ve kablo varyantını kapsar.

• V serisi(örneğin, A860-2120-V004, A860-2120-V005) ¢ sensör montajı çeşitleri, tipik olarak kablosuz veya alternatif bağlantılarla
• T serisi(örneğin, A860-2120-T401, A860-2120-T511)

BuT511Variant, kablo ve fişeği önceden monte edilmiş, ek montaj olmadan doğrudan montaj ve spindle motoru ve amplifikatöre bağlanmaya hazırdır.Bozuk bir sensörü değiştiren bakım ekipleri için, bu, saha içindeki bir bağlantı bitişinin yeniden yapılması ile karşılaştırıldığında önemli bir kurulum süresini tasarrufu sağlar.

Bu Kodlayıcı'nın Bulunduğu CNC Makineleri

A860-2120 BZi sensör ailesine sahip FANUC Alpha i filikalı motorlar, 2000'lerde üretilen geniş bir CNC ekipman kesimine yerleştirilmiştir:

CNC İşleme MerkezleriMazak, Makino, DMG Mori, Okuma, Doosan ve diğer inşaatçıların FANUC 0i, 16i, 18i veya 30i serisi kontrollerini kullanan yatay ve dikey işleme merkezleri

CNC Lates ve Dönüştürme Merkezleri- iki eksenli ve çok eksenli dönme merkezleri, bu dönme hızının geri bildiriminin tekrar döngüleri ve parça yüzeyi bitirmeyi yönettiği

Çevirme MerkezleriC ekseninde spindle konumlandırma ve tahrikli alet senkronizasyonu gerektiren çoklu görevli makineler

Özel İşleme HatlarıFANUC SPM serisindeki spindle tahrikleriyle transfer hattı spindle başları ve özel amaçlı alet makineleri

Sensör Kurulumu Ne Önemli

BZi sensörü, sensör başı ile dişli halka dişleri arasında hassas hava boşluğu ayarlamasını gerektirir. Çok geniş bir boşluk ve sinyal amplitudu düşer, bu da aralıklı algılama hatalarına yol açar.Sıcak genişleme veya titreşim sırasında çok dar ve fiziksel temas sensöre zarar verebilir.

FANUC'un kurulum prosedürü, santrali yavaşça döndürürken, amplifikatörün tanı ekranını kullanarak sensörün merkezlenmesini ve sinyal istikrarlı olduğunda montajı kilitlemeyi içerir.Bu merkezleme adımıHer sensör değişiminden sonra zorunludurBu nedenle T511'in kablosuz kablosu da kullanışlıdır. Çünkü kurulum işleminden bir değişkeni ortadan kaldırır.

Sık Sorulan Sorular

S1: A860-2120-T511 FANUC CNC makinesinde hangi işlevi yerine getirir?

Bu, spindle motorunun konum ve hız geri bildirim sensörüdür. Motor şaftındaki dişli dişlerinin geçişini algılar ve bu verileri FANUC spindle amplifier'e gönderir.Bu da spindle hızı kontrolü için kullanılır., yönelim, sert dokunma senkronizasyonu ve C-eksen konumlandırma fonksiyonları.

S2: Hangi FANUC spindle amplifikatörleri ve CNC kumandaları bu sensörle uyumludur?

A860-2120-T511FANUC Alpha i serisi AC spindle motorlarıSPM (Spindle Amplifier Module) seri sürücüleriyle eşleştirilmiştir.FANUC 0i, 16i, 18i, 21i, 30i, 31i ve 32iSipariş vermeden önce motorun isim plaketine ve amplifikatör dokümantasyonuna her zaman onaylayın.

S3: Sensörün değiştirildikten sonra kalibre edilmesi veya ayarlanması gerekiyor mu?

A860-2120-T511'i kurduktan sonra,Merkezleme prosedürü gereklidirSensör başı ile dişli halkası arasındaki doğru hava boşluğunu ayarlamak için; bu, spindle'i düşük hızda döndürürken spindle güçlendiricisinin tanı ekranı kullanılarak yapılır.Bu adımı atlamak algılama hatalarına ve spindle alarmlarına yol açar.

S4: Bu sensörün çalışmamasına ne neden olur ve uyarı işaretleri nelerdir?

Yaygın nedenler arasında motorun asansörün aşırı akışını sağlayan rulman aşınması, vites yüzüğünün manyetik karga ile kirlenmesi, ısı veya soğutma sıvısından kaynaklanan kablo hasarı ve konektör korozyonu bulunur.Uyarı işaretleri arasında aralıklı spindle yönelim hataları vardır., tutarsız sert musluk derinliği, iğne sensörü alarmları (FANUC sistemlerinde SV veya SP alarm kodları) ve düşük RPM'de dengesiz iğne hızı.

S5: A860-2120 serisinin T ve V varyasyonları arasındaki fark nedir?

Her ikisi de aynı motorlar için Alpha i BZi sensör kümeleri.V-sonekA860-2120-V004, V005) genellikle montaj halkası olmayan veya alternatif kablo konfigürasyonları olan sensör birimleridir.T takmaA860-2120-T511 örneği) doğrudan takılmaya hazır bir kablo ve konektör içerir.Satın almadan önce motorun mevcut sensör parça numarasına karşı gerekli varyantı doğrulayın.
