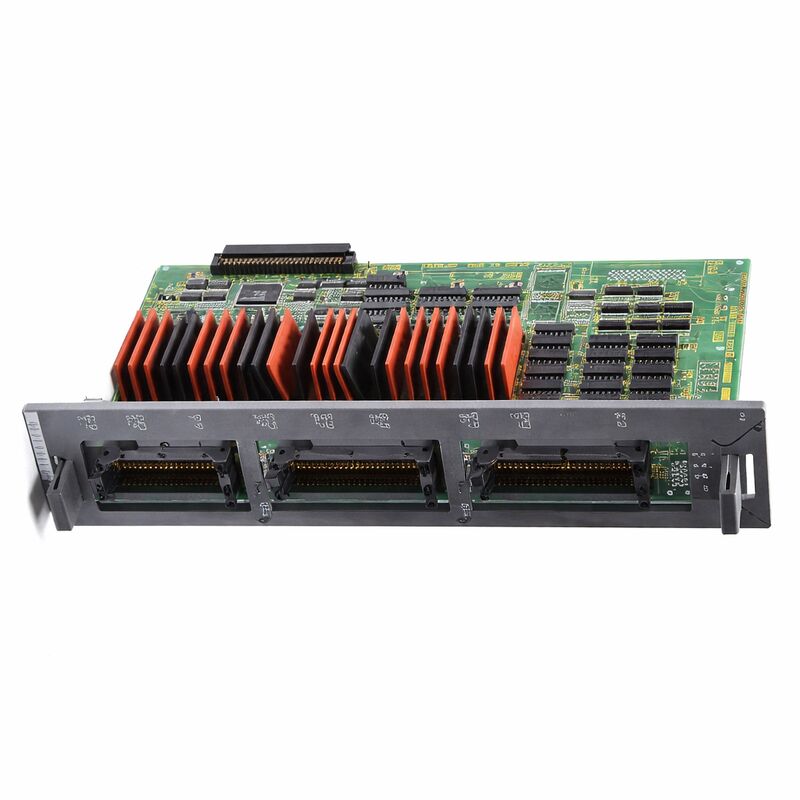

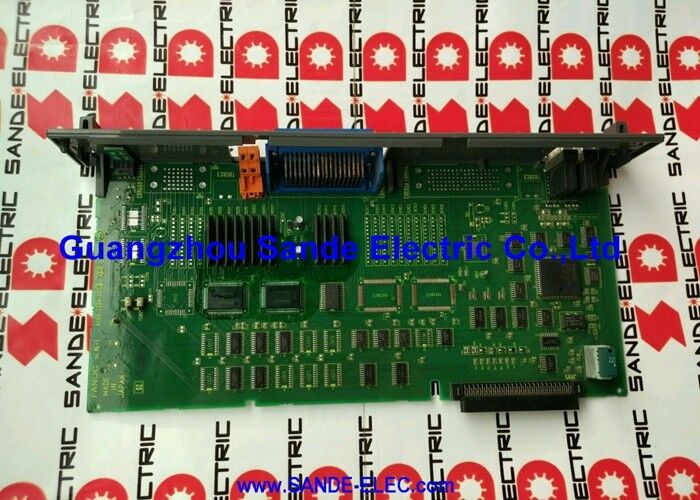

FANUC A16B-2200-0950 | Sink Tipi 104/80 G/Ç PCB, Yüksek Hızlı Atlama Özellikli — Seri 16-B (F16M/T), Japonya Menşeli

Parça Numarası: A16B-2200-0950

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Yüksek Hızlı Atlama Özellikli Makine G/Ç PCB'si (Sink Tipi)

Kart Serisi: A16B-2200

G/Ç Yapılandırması: 104 Dijital Giriş (DI) / 80 Dijital Çıkış (DO)

Çıkış Tipi: Sink (NPN, akım çeken)

Yüksek Hızlı Atlama: Dahil

Uyumlu Sistemler: FANUC Seri 16-B, F16M, F16T (F16B)

Gerekli Yardımcı Modül: A20B-9001-0480 (ayrı satılır)

Durum: Üretici Tarafından Üretimi Durduruldu

Genel Bakış

A16B-2200-0950, FANUC'un Seri 16-B CNC'si için makine G/Ç kartıdır. 104 dijital giriş ve 80 dijital çıkışı sink tipi bir yapılandırmada sağlar ve kritik olarak, aksi takdirde aynı G/Ç kapasitesine sahip -0955 varyantından ayıran yüksek hızlı atlama işlevini ekler.

Yüksek hızlı atlama devresinin dahil edilmesi, bu kartı, işleme sürecinin bir parçası olarak makine üzerinde prob kullanma, takım boyu ölçümü veya atlama sinyaline bağlı telafi döngüleri gerektiren Seri 16-B kurulumları için gerekli kılar.

A16B-2200-0950'nin, tam işlevsellik için gerekli olan A20B-9001-0480 yardımcı modülünü içermediğini unutmayın. Bu yardımcı modül ayrı olarak temin edilmelidir.

Yeni bir yardımcı modül temin etmeden bir yedek kart gerektiren kurulumlar, onarılan makineden mevcut A20B-9001-0480'i, o modülün işlevsel olduğu onaylandığı takdirde, genellikle yeniden kullanabilir.

Kart, Seri 16-B kontrollü bir işleme merkezinin gerektirdiği tam makine G/Ç aralığını kapsar: her limit anahtarı, yakınlık sensörü, kapı kapalı onayı ve mod seçimi girişi 104 giriş kanalından geçer.

Her röle, solenoid, gösterge ve yardımcı cihaz çıkışı 80 çıkış kanalından sürülür.

Ve prob sistemleriyle donatılmış makineler için, yüksek hızlı atlama girişleri, probun tetikleme sinyali ile CNC'nin konum kilitleme mekanizması arasındaki hassas, zaman açısından kritik arayüzü sağlar.

Anahtar Özellikler

Yüksek Hızlı Atlama Ne Yapar ve Neden Önemlidir

Herhangi bir FANUC G/Ç kartındaki sıradan PMC girişleri, G/Ç tarama döngü süresi tarafından belirlenen bir yanıt gecikmesine sahiptir. PMC, giriş adreslerini periyodik olarak tarar — her tarama geçişi sırasında her girişin durumunu kontrol eder.

Bir alan girişinin durumu değiştiğinde ve PMC'nin değişikliği ilk okuduğu zaman arasında bir gecikme vardır.

Çoğu makine işlevi için bu gecikme önemsizdir: kapı kapalı anahtarı, takım magazini konum sensörü veya döngü başlatma düğmesi, makine çalışması üzerinde görünür bir etki olmaksızın PMC tarama döngüsü süresini tolere edebilir.

Yüksek hızlı atlama girişi mimari olarak farklıdır. Yüksek hızlı atlama girişine bir sinyal alındığında, kart PMC tarama döngüsünü beklemez. Bunun yerine, kart CNC'ye hemen bir donanım kesmesi üretir.

CNC, sinyalin değişimi yazılım tarafından tam olarak işlenmeden bile önce, o anda eksen konumlarını yakalar (kilitler). Sonuç, yazılımın girişi ilk okuduğundan birkaç milisaniye sonraki konumları değil, atlama sinyali tetiklendiği andaki eksenlerin nerede olduğunu yansıtan bir konum ölçümüdür.

Bu donanım tarafından kilitlenen konum yakalama, prob doğruluğu için esastır.

Besleme hızında bir iş parçası yüzeyine doğru hareket eden dokunmatik tetiklemeli bir prob, yüzeydeki belirli bir geometrik noktada tetiklenir.

Atlama girişi, o tetikleme anındaki eksen konumlarını yakalar.

CNC, prob temas noktasının koordinatlarını yüksek hassasiyetle belirlemek için bu kilitlenmiş konumları kullanır.

Yanıt tam bir PMC tarama döngüsüyle gecikirse, gecikme sırasında eksen hareket etmiş olur ve yakalanan koordinatlar sistematik olarak gerçek temas noktasından sapar.

Uygulama: Seri 16-B (F16B) Makine Prob Döngüleri

Sırasıyla işleme merkezi ve tornalama merkezi uygulamaları için F16M ve F16T adlarıyla pazarlanan Seri 16-B CNC, kendi döneminin yüksek hassasiyetli makine aletleri kurulumlarında yaygın olarak kullanılmıştır.

Bu makinelerin birçoğu, makine üzerinde ölçüm sistemleriyle donatılmıştır: iş parçası ölçümü için iş mili üzerine monte edilmiş dokunmatik problar ve otomatik takım boyu ölçümü için takım ayarlama probları.

Bu ölçüm sistemleri, havacılık, otomotiv ve hassas kalıp ve zımba uygulamalarında yaygındır; burada işlem içi ölçüm, sonradan düşünülmüş bir işlemden ziyade işleme stratejisinin bir parçasıdır.

A16B-2200-0950'nin yüksek hızlı atlama devresi, bu ölçüm döngülerini etkinleştirir.

Onsuz, prob tetiklenir ancak konum yakalama hassas olmaz, bu da ölçüm sonuçlarını güvenilmez hale getirir.

Prob döngülerinin kullanıldığı hassas üretimde kullanılan makineler için, bir yedek kartın yüksek hızlı atlama işlevini içermesi gerekir.

A16B-2200-0950'yi -0955 (yüksek hızlı atlama özelliği olmayan) ile değiştirmek, makinenin diğer G/Ç işlevleri normal şekilde devam etse bile prob yeteneğini ortadan kaldıracaktır.

G/Ç Kapasitesi ve Makine Kablolama Mimarisi

Yüksek hızlı atlama işlevinin ötesinde, A16B-2200-0950'nin 104/80 G/Ç kapasitesi, Seri 16-B kontrollü bir makinenin tam makine G/Ç gereksinimlerini destekler. 104 giriş, tam makine sensör ve anahtar bileşimini barındırır.

80 çıkış, tüm kontrollü makine aktüatörlerini kapsar.

Sink tipi çıkış tanımı, kablolama kuralını belirler. Sink çıkışları, aktif olduğunda çıkış terminalini 0V'a çeker.

Alan cihazları, 24V besleme rayından çıkış terminaline bağlanır, böylece çıkış aktif olduğunda cihaz akım çeker.

A16B-2200-0950 kartını kullanan Seri 16-B makineleri için makine aleti kablolaması, 80 çıkış kanalı boyunca bu kuralı izler.

Her yedek kart aynı sink tipi tanımını korumalıdır.

SSS

S1: Makinenin prob döngüleri hassaslığını yitirdi. Aynı özelliğin tekrarlanan ölçümleri aşırı dağılım gösteriyor. Prob ve stylus donanımı doğru görünüyor. A16B-2200-0950'nin nedeni olabilir mi?

Donanım prob arızaları olmadan prob ölçümünde artan dağılım, konum yakalama mekanizmasıyla ilgili bir soruna işaret eder.

Yüksek hızlı atlama girişi, prob temasından sonraki mikrosaniyeler içinde donanım tarafından kilitlenen bir konum yakalamayı tetiklemelidir.

Kartın atlama giriş devresi bozulmuşsa — artan yanıt süresi, atlama sinyali girişinde gürültü veya aralıklı yakalama hataları — her ölçüm döngüsü farklı gecikmeyle konumları yakalar, bu da gözlemlenen dağılıma neden olur.

Ölçüm ekipmanı mevcutsa atlama sinyali yanıt süresini test edin veya kartı işlevsel olduğu onaylanmış bir eşdeğeriyle değiştirin.

S2: Yüksek hızlı atlama özelliği olmayan bir yedek kart (örneğin -0955) A16B-2200-0950 gerektiren bir makineye takılırsa ne olur?

Atlamasız kart, tüm 104 girişi ve 80 çıkışı normal şekilde hizmet verecektir. Makine G/Ç işlevleri — limit anahtarları, solenoidler, göstergeler, mod seçimleri — hepsi eskisi gibi çalışacaktır. Ancak, yüksek hızlı atlama girişi çalışmayacaktır.

Yüksek hızlı atlama girişine bağlı herhangi bir G31 atlama döngüsü veya ölçüm makrosu, konum yakalama yazılım zamanlamasına ve ilgili gecikmesine geri döneceği için güvenilmez sonuçlar üretecektir.

Üretim süreçlerinde prob döngülerini kullanan makineler için bu kabul edilemez bir işlev kaybıdır.

S3: A20B-9001-0480 yardımcı modülü artık hizmette değil ancak A16B-2200-0950 kartı değiştiriliyor. Yardımcı modül de değiştirilmeli mi?

Mevcut A20B-9001-0480 işlevselse, genellikle yedek A16B-2200-0950 kartıyla yeniden kullanılabilir.

Yardımcı modül, ana G/Ç kartını destekleyen işlevler sağlar ve bu işlevler kart arızasından önce doğru çalışıyorsa, modülün kendisi muhtemelen kusurlu değildir.

Yeni kartla yeniden takmadan önce modülü görsel olarak inceleyin ve konektör kontaklarını kontrol edin.

S4: Yüksek hızlı atlama girişi fiziksel olarak prob sistemine nasıl bağlanır?

Makinenin prob arayüz biriminden gelen prob tetikleme sinyali, A16B-2200-0950'deki belirlenmiş atlama giriş terminallerine bağlanır.

Kesin terminal tanımları Seri 16-B bağlantı kılavuzunda açıklanmıştır.

Prob arayüz birimi, probun elektriksel temasını (veya optik/radyo tetikleyicisini) atlama girişine uyumlu mantık seviyesi sinyaline dönüştürür.

Atlama sinyal kablosunun doğru ekranlanması ve yönlendirilmesi önemlidir — atlama girişi hassastır ve sinyaldeki gürültü erken tetiklemeye neden olabilir.

S5: A16B-2200-0950'nin üretimi durduruldu. Bu özel varyant için satış sonrası tedarik ne kadar güvenilir?

Seri 16-B platformu, hassas işleme uygulamalarında yaygın olarak kurulmuştur ve yüksek hızlı atlama özellikli -0950, prob kullanımının standart olduğu sektörlerdeki makineler için yaygın bir yapılandırma seçeneğiydi.

Satış sonrası tedarik zinciri — test edilmiş yedek kartlar, profesyonelce yenilenmiş üniteler ve bileşen düzeyinde onarım hizmetleri — bu varyant için aktif kalmaktadır.

Tedarik ederken, yüksek hızlı atlama işlevinin kartın işlevsel doğrulaması kapsamında test edildiğini özellikle onaylayın.

Genel G/Ç testlerini geçen ancak atlama devresi bozulmuş bir kart, prob döngüsü sorunu ortaya çıkarana kadar işlevsel görünecektir.
