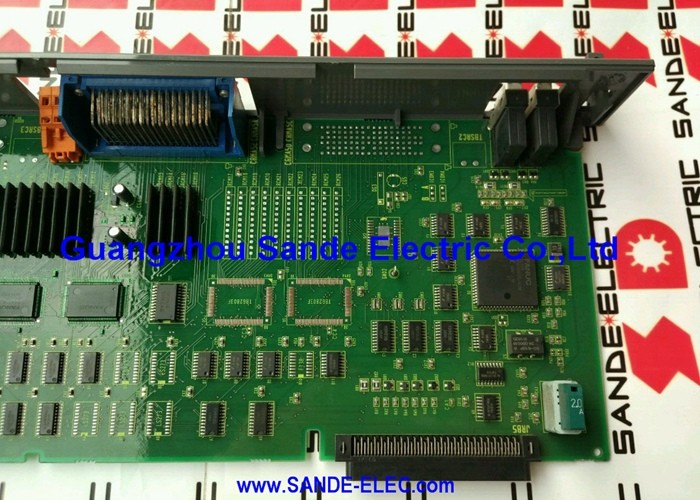

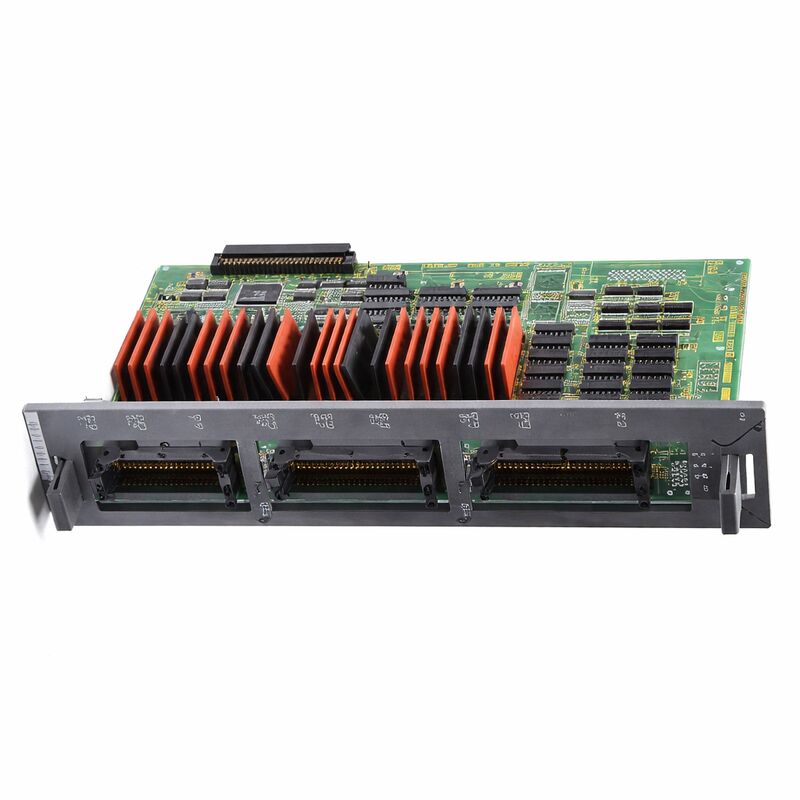

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | Seri 16-A Makine G/Ç PCB — 104 DI / 72 DO / Sink Tipi / Yüksek Hızlı Atlama Yok

Parça Numarası: A16B-2200-0956

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Makine G/Ç PCB — Sink Tipi

PMC Mantığı ile Makine Donanımı Arasındaki Fiziksel Arayüz

A16B-2200-0956, FANUC Series 16-A CNC için makine G/Ç kartıdır — PMC'nin merdiven programını makinenin fiziksel cihazlarına bağlayan karttır. PMC'nin okuduğu her limit anahtarı, yakınlık sensörü ve düğme sinyali bu kartın 104 girişinden gelir. PMC'nin gönderdiği her röle bobini, solenoid valf, gösterge lambası ve yardımcı motor kontaktörü komutu, 72 çıkışından çıkar. 104/72 nokta sayısı, karmaşık otomasyona sahip önemli bir makineyi destekler.

Çıkış transistörleri sink tipidir: PMC bir çıkışı AÇIK komutu verdiğinde, transistör çıkış terminalini toprağa (0V) bağlar ve yük üzerinden pozitif beslemeden gelen akım yolunu tamamlar. KAPALI komutu verildiğinde, transistör açılır ve yolu keser. Transistör anahtarlaması hızlı, sessiz ve aşınmasızdır — temas bozulması olmadan dakikada binlerce işlemi gerçekleştirir.

104 giriş kanalının her biri optik izolasyon kullanır. Saha sinyali, bir opto-kuplörün içindeki bir LED'i sürer; kontrolör tarafındaki fotodetektör, saha kablolarıyla elektriksel bağlantı olmadan durumu okur. Bu izolasyon, bir makine aleti kabinindeki motor güç kabloları ve solenoid besleme hatlarının yanında kaçınılmaz olan elektriksel gürültüyü engeller ve makinede fiziksel bir olay olmadan yanlış giriş tetiklenmesini önler.

-0956'ya Karşı İlgili Varyantlar

A16B-2200 serisi, Series 16-A için çeşitli G/Ç kartı yapılandırmaları içerir. -0956, yüksek hızlı atlama özelliği olmayan sink tipidir. Yüksek hızlı atlama işlevi (-0950 ve -0952 varyantlarında bulunur), CNC'nin bir prob tetiklendiği anda eksen konumunu kilitlemesi gereken hassas prob ve takım ölçüm döngüleri için gereklidir. Makine yüksek hızlı atlama döngüleri kullanmıyorsa, -0956 ek devreler olmadan aynı 104/72 G/Ç kapasitesini sağlar.

Eşlik eden kaynak tipi varyantı (-0986), PNP (kaynak) çıkış sürücüleriyle aynı 104/72 nokta sayısını sağlar. Sink ve kaynak tipleri değiştirilemez — makinenin saha kablolaması bir çıkış polaritesi için tasarlanmıştır. Yanlış tip takmak tüm çıkış mantığını tersine çevirir. Bir yedek parça ararken orijinal kartın çıkış tipini etiketinden doğrulayın.

Anahtar Özellikler

SSS

S1: Bir güç dalgalanmasından sonra, saha cihazları kapalıyken bile birçok giriş aktif okunuyor. Kart hasarlı mı?

Opto-kuplörleri aşırı yükleyen bir dalgalanma, fotodetektörleri iletken durumda kalıcı olarak kilitleyerek girişlerin saha cihazının durumundan bağımsız olarak aktif görünmesine neden olabilir. Bir dalgalanma olayını takiben birden fazla eşzamanlı yanlış giriş durumu, opto-kuplör hasarıyla tutarlıdır — kart değişimi uygun yoldur.

S2: Belirli birkaç çıkış kanalı çalışmayı durdurdu. Aynı karttaki diğer çıkışlar normal. İlk olarak ne kontrol edilmeli?

Etkilenen çıkış grubu için sigortayı veya aşırı akım korumasını kontrol edin — bazı çıkış grupları ortak bir sigortayı paylaşır ve arızalı bir sigorta, gruptaki tüm çıkışları durdururken diğerleri aktif kalır. Sigortalar sağlamsa ve PMC adreslerin AÇIK komutu verildiğini onaylıyorsa, çıkış transistörleri arızalanmış demektir ve kartın onarılması veya değiştirilmesi gerekir.

S3: A16B-2200-0956'yı değiştirdikten sonra, çalışan bazı girişler artık yanlış okunuyor.

Kart değişimi sonrası yanlış okumalar genellikle bir konektör oturma sorunudur — kısmen takılmış bir konektör bazı giriş kanallarının bağlantısını keser. Tüm konektörlerin tam ve sıkıca oturduğunu doğrulayın. Ayrıca, yedek karttaki G/Ç adresi yapılandırma dip anahtarlarının veya parametrelerinin orijinal kurulumla eşleştiğini doğrulayın.

S4: A16B-2200-0956, A16B-2200-0986 ile değiştirilebilir mi?

Hayır. Her ikisi de yüksek hızlı atlama özelliği olmayan 104/72 G/Ç'ye sahiptir, ancak -0956 sink tipidir ve -0986 kaynak tipidir. Makine saha kablolaması bir çıkış polaritesi için tasarlanmıştır — yanlış tip takmak tüm çıkış mantığını tersine çevirir. Her zaman orijinal kartın tipini tam olarak eşleştirin.

S5: Makine, güç döngüsüyle düzelen aralıklı PMC G/Ç bağlantı alarmları üretiyor. Kart uzun yıllardır hizmette.

Görünür donanım hasarı olmadan yeniden başlatmayla düzelen aralıklı G/Ç bağlantı alarmları, tipik olarak kartın güç kaynağı bölümündeki yaşlanan elektrolitik kapasitörlerden kaynaklanır. Bozulmuş kapasitörler, ara sıra iletişim hatalarına neden olan dalgalanma beslemesine izin verir. Hata aralıklıdır çünkü kapasitörler marjinaldir, tam olarak arızalanmamıştır. Önleyici kapasitör değişimi, tam kart değişimi olmadan güvenilir çalışmayı geri kazandırır.
