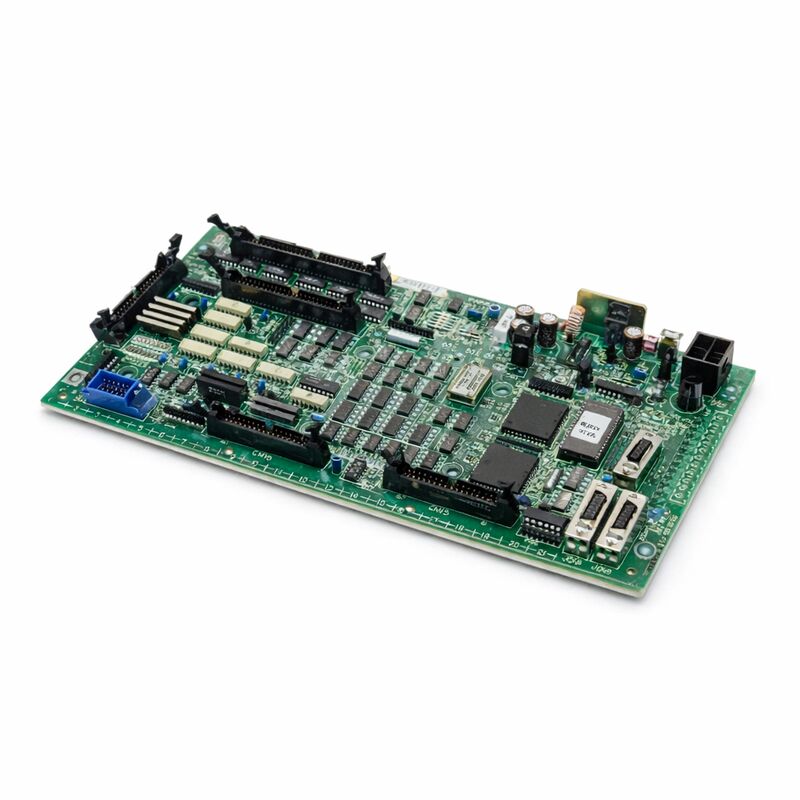

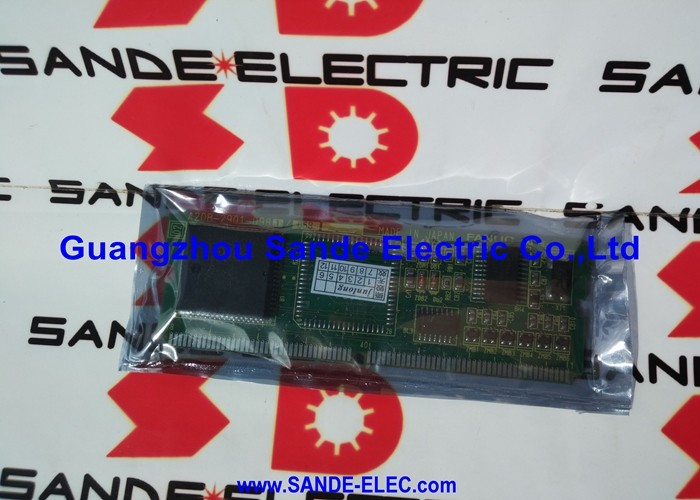

FANUC OPERATÖR PANELİ ARAYÜZ KARTI A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 | Operatör Paneli G/Ç PCB — Seri 16i / 18i / 21i (F16M/T), Japonya Menşeli

Parça Numarası: A16B-2201-0110

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Operatör Paneli G/Ç PCB (Makine Paneli Arayüzü)

Kart Serisi: A16B-2201

Uyumlu Sistemler: FANUC Seri 16i, 18i, 21i (F16M/T)

Açıklama: Makine Operatör Paneli Arayüz Birimi

Genel Bakış

A16B-2201-0110, FANUC'un Seri 16i, 18i ve 21i CNC kontrol üniteleri için operatör paneli G/Ç PCB'sidir — özellikle F16M ve F16T makine operatör paneli konfigürasyonları için. Bu kart, makine operatörünün panel donanımı ile CNC kontrol ünitesinin PMC (Programlanabilir Makine Kontrolörü) mantığı arasındaki fiziksel ve elektronik köprüdür. Makinenin operatör panelindeki her düğme basışı, anahtar seçimi ve gösterge lambası bu karttan geçer.

Operatör paneli, insanın makineyle buluştuğu yerdir.

Besleme hızı ayar düğmeleri, mod seçici anahtarlar, eksen jog düğmeleri, çevrim başlatma, besleme tutma, tek blok — tüm bu fiziksel kontroller operatör paneli G/Ç kartına kablolanmıştır.

Kart, bu kontrollerden gelen elektriksel sinyalleri alır, bunları dijital durumlara dönüştürür ve G/Ç arayüzü aracılığıyla PMC'ye sunar.

Geri yönde, panelin gösterge lambalarını ve durum ekranlarını süren PMC'nin çıkış mantığı, bu kart aracılığıyla fiziksel lamba devrelerine akar.

Çalışır durumda bir A16B-2201-0110 olmadan, makinenin operatör paneli işlevsiz hale gelir.

CNC dahili olarak çalışmaya devam edebilir, ancak operatör panel aracılığıyla makineyi komuta etme yeteneğini kaybeder.

Aynı derecede önemli olan, acil durdurma düğmesi ve besleme tutma fonksiyonu gibi kritik panel girişleri bu karttan geçer — arızalı bir panel G/Ç kartı, makinenin panel aracılığıyla operatör güvenlik komutlarına yanıt verme yeteneğini tehlikeye atabilir.

Anahtar Özellikler

Panel G/Ç — Donanım Arayüz Katmanı

Operatör paneli G/Ç kartı, CNC sisteminde belirli bir mimari konuma sahiptir. CNC kontrol ünitesinin ana CPU kartı program yürütme ve hareket interpolasyonunu yönetir. PMC, makinenin merdiven mantığını yürütür.

Panel G/Ç kartı, makine panelinin fiziksel dünyasına elektriksel arayüzü yönetir.

Makine panelleri, onlarca veya yüzlerce bireysel düğme, anahtar, seçici anahtar ve gösterge lambası içerir.

Bunların her biri kendi kablolamasına sahip ayrı bir elektriksel devredir. Panel G/Ç kartının organize edilmiş giriş/çıkış mimarisi olmadan, bu devrelerin her biri CNC'nin mantık devrelerine doğrudan, bireysel bağlantılar gerektirir — gürültü bağışıklığı, kablolama karmaşıklığı ve mesafe açısından pratik olmayan bir düzenleme.

Panel G/Ç kartı, panel kablolamasını yapılandırılmış, koşullandırılmış bir arayüzde yoğunlaştırarak bu sorunu çözer.

Kartın giriş devreleri, saha tarafı 24V DC panel kablolaması ile kontrol ünitesinin mantık devreleri arasında optik izolasyon sağlar.

Bu izolasyon, panel kablolamasından — makine kabini boyunca güç kablolarının yanında çalışan — kontrol ünitesinin hassas mantığına seyahat edebilecek gürültü ve voltaj geçişlerini engeller.

Kartın çıkış devreleri gösterge lambası devrelerini sürer.

Bunlar, kontrol ünitesinin mantığının doğrudan sağlayabileceğinden daha fazla akım gerektirir. Panel G/Ç kartındaki çıkış sürücüleri bu boşluğu doldurur, lambaları aydınlatmak için gereken akımı sağlarken kontrol ünitesinin mantığı basitçe bir dijital çıkış biti ayarlar.

F16M/T Uygulama Bağlamı

A16B-2201-0110, Seri 16i platformunun F16M (işleme merkezi konfigürasyonu) ve F16T (tornalama merkezi konfigürasyonu) için hizmet vermektedir. Bu ayrım önemlidir çünkü işleme merkezleri ve tornalama merkezleri farklı operatör paneli düzenlerine ve farklı G/Ç gereksinimlerine sahiptir.

M konfigürasyonu, bir işleme merkezinin ek fonksiyonlarına uygun özel girişler ve çıkışlar içerir — takım değiştirme hazır sinyalleri, iş mili yönlendirme girişleri, palet değiştirme sinyalleri. T konfigürasyonu, bir tornalama merkezinin farklı G/Ç gereksinimlerini ele alır.

A16B-2201-0110, bu operatör paneli türlerinin G/Ç gereksinimlerini karşılar, belirli makine türü için doğru sinyal atamalarını ve kanal sayılarını sağlar.

Farklı bir makine türü için belirtilmiş bir kart takmak, kart fiziksel olarak uyum sağlasa ve konektör tipleri eşleşse bile yanlış G/Ç eşlemesine neden olabilir.

Panel G/Ç Arızalarını Teşhis Etme

Panel G/Ç kartı arızaları görünür ve ani semptomlar üretir. Yanıt vermeyen panel düğmeleri, makine durumundan bağımsız olarak sürekli yanan veya sürekli sönük kalan gösterge lambaları, hiçbir etkisi yok gibi görünen mod seçiciler — bunların hepsi arızalanmakta olan veya arızalanmış bir panel G/Ç kartının karakteristik özellikleridir.

CNC'nin PMC teşhis ekranları birincil teşhis aracıdır.

Bu ekranlar, PMC'deki her G/Ç adresinin gerçek zamanlı durumunu görüntüler. Şüpheli bir panel G/Ç arızası için teknisyen, her düğmeye fiziksel olarak basıp bırakırken belirli panel düğmelerine karşılık gelen PMC giriş adreslerini izler. Adres doğru şekilde durum değiştirirse, o giriş kanalı işlevseldir. Yanıt vermezse, arıza kartta, kablolamada veya panel cihazının kendisindedir.

Birden fazla giriş veya çıkış kanalının aynı anda arızalanması — özellikle kart üzerindeki aynı konektör grubunu paylaşan kanallar — kablolama sorunlarından ziyade bir kart arızasını kuvvetle düşündürür. Bireysel kablolama arızaları tipik olarak tek bir sinyali etkiler.

Konnektör veya kart arızaları birden fazla sinyal grubunu aynı anda etkiler.

SSS

S1: Makinenin çevrim başlatma düğmesi çalışmayı durdurdu. CNC herhangi bir alarm göstermiyor ve aksi takdirde normal görünüyor. Bu A16B-2201-0110 olabilir mi?

Düğmeye basarken çevrim başlatma giriş adresi için PMC teşhis ekranını kontrol edin. Adres durum değiştirirse, kart düğme girişini doğru okuyor demektir — sorun PMC merdiven mantığında veya çevrim başlatma fonksiyonunu engelleyen CNC'nin mod koşullarındadır.

Düğmeye basıldığında adres durum değiştirmezse ve düğmenin kontak direnci multimetre ile iyi olarak doğrulanırsa, kartın o kanal için giriş devresi arızalanmıştır.

S2: Makine durumundan bağımsız olarak birden fazla panel gösterge lambası sürekli yanıyor. PMC, bu lambalar için komut verilen çıkış adreslerini KAPALI olarak gösteriyor. Kartta ne yanlış?

KAPALI komutu verilmiş ancak sürekli yanan lambalar, o kanallar için çıkış sürücü devrelerinin iletken durumda arızalandığını gösterir.

Sürücüler PMC tarafından komut verildiğinde kapanmalıdır, ancak arızalı bir sürücü iletmeye devam eder.

Bu, çıkış sürücü bölümünde bir kart seviyesi arızasıdır. Etkilenen kanallar yazılım değişiklikleriyle düzeltilemez — kartın tamir veya değiştirilmesi gerekir.

S3: Yakındaki bir şimşek olayından sonra, panel tamamen yanıt vermeyi durdurdu — hiçbir düğme çalışmıyor, hiçbir lamba yanmıyor. Makine aksi takdirde normal başlıyor. Bu kart mı?

Şimşek olayları, harici saha kablolarına bağlı kartlardaki giriş koruma devrelerine zarar verebilecek voltaj geçişleri üretir.

Panel G/Ç kartı, dalgalanma enerjisi için anten görevi gören panel kablolarına doğrudan bağlıdır.

Giriş koruma bileşenleri, kartın diğer devreleri sağlam kalırken zarar görmüş olabilir. Kartı görünür hasar açısından inceleyin.

Görünür hasar yoksa ancak arıza paterni — normal CNC çalışmasıyla tam panel kaybı — tutarlıysa, kartı değiştirin ve test edin.

S4: Yedek A16B-2201-0110 takıldı. Panel şimdi yanıt veriyor, ancak belirli bir düğme yanlış işleve sahip gibi görünüyor. Bu neye neden olabilir?

Kart değişimi sonrası yanlış düğme işlevi genellikle bir G/Ç adresi eşleşmezliği anlamına gelir — fiziksel G/Ç adreslerini CNC fonksiyonlarına eşleyen PMC parametrelerinin veya merdiven mantığının doğrulanması gerekebilir.

Bazı konfigürasyonlarda, G/Ç adresi ataması, orijinal kartın kurulumuyla eşleşmesi gereken parametreler veya bir konektör yapılandırması aracılığıyla ayarlanır.

PMC teşhis ekranındaki G/Ç adresi atamalarını makinenin kablolama belgeleriyle karşılaştırın.

S5: Kart hasarsız görünüyor ancak makine panelinde her zaman aralıklı olarak kayıt yapmayı başaramayan bir düğme var. Bu kart mı yoksa düğmenin kendisi mi olabilir?

Aralıklı tek düğme arızası, daha çok bir panel donanım sorunudur — aşınmış bir düğme kontağı, o belirli kanal üzerinde yüksek dirence sahip bir konektör veya o düğmeye giden kabloda hasarlı bir tel — bir kart arızasından ziyade. Aralıklı davranış üreten kart arızaları birden fazla kanalı etkileme eğilimindedir.

Düğmenin kontak direncini doğrudan test edin. O düğmeye giden kabloyu inceleyin. Kablolama ve kontak iyi test edilirse ve arıza devam ederse, kartın o kanal için giriş devresi sınırdadır.
