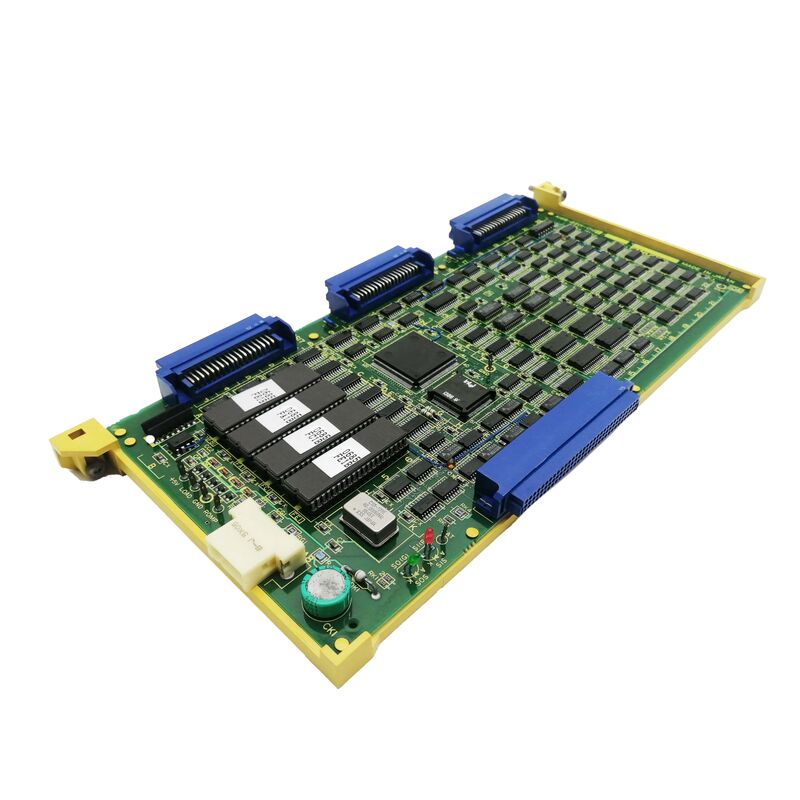

Fanuc Kontrol Modülü A16B-2201-0351 A16B22010351 A16B-22O1-O351

A16B-2201-0351 FANUC Serisi 15-B Çok Eksenli tampon PCB Sub CPU / Max Sub-B / Çok Eksenli Kontrol / Senkron Kontrol / Serisi 15-B

Seri 15-B'deki alt CPU mimarisi Neden ikinci bir işlemci?

FANUC Serisi 15-B, en zorlu çok eksenli makineler için tasarlanmıştır.ve ası sayısının 8'e ulaştığı esnek üretim sistemleriBu kadar çok ekseni aynı anda yönetmek ana CPU'nun gerçek zamanlı bütçesini zorlar.

Serisi 15-B, bunu bir alt CPU mimarisi ile ele alır: ana CPU, birincil CNC işlevlerini (program interpolasyonu, kullanıcı arayüzü, iletişim),özel bir alt CPU kartı genişletilmiş eksen kontrolünü ve senkronizasyon fonksiyonlarını işliyorken. A16B-2201-0351 bu alt CPU kartıdır ′′ "Max Sub-B" işareti, 15-B Serisi için alt CPU seçeneğinde mevcut maksimum kapasiteyi taşıdığını gösterir.

Anahtar Ürün Bilgisi

Max Sub-B En Yüksek Sub CPU Spesifikasyonu

Serisi 15-B alt CPU kart ailesi içinde, birkaç varyant farklı yetenek seviyeleri sağlar:

• A16B-2201-0310 (A alt hat, yüksek hızlı):Hızlı eksen yanıtını gerektiren uygulamalar için yüksek hızlı alt CPU
• A16B-2201-0331:Özellikle çokeksel kontrol, senkron kontrol ve arıza kontrolü için
• A16B-2201-0351 (Max Sub-B):Maksimum spesifikasyonlu alt CPU kartı, tam çok eksenli, senkroniz ve arıza kontrol yeteneği seti sağlar

A16B-2201-0351 için "Max" işareti, en zorlu Seri 15-B yapılandırmaları için uygun olan Sub-B sınıfı içinde maksimum özellik seti taşıdığını gösterir.

Uygulama Senaryoları

Büyük işleme merkezi alt CPU hatası:12 kontrol edilen eksenli bir Seri 15-B çok eksenli işleme merkezi, alt CPU kartı ile ilgili bir alarm geliştirir. A16B-2201-0351 arızalı kart olarak tanımlanır.Değiştirme, tam çok eksenli işlevi geri getirir..

Senkron eksen kontrol hatası:Senkronize portalı eksenlere sahip bir portalı tipi makine senkroniz kontrol alarmı geliştirir. A16B-2201-0351 tarafından sağlanan senkronizasyon fonksiyonları bozulur.Tahta değişimi senkronizasyon eksen çiftinin koordineli hareketini geri getirir.

Sık Sorulan Sorular

S1: A16B-2201-0351 (Max Sub-B) ve A16B-2201-0331 arasındaki fark nedir?

Her iki panelde de çok eksenli kontrol, senkroniz kontrol ve arıza kontrol fonksiyonları vardır.A16B-2201-0351, A16B-2201-0331'e kıyasla daha yüksek kapasite veya ek işlem kaynaklarını gösteren "Max Sub-B" olarak adlandırılmıştır.FANUC Serisi 15-B donanım belgelerinden, belirli sistem eksen konfigürasyonu için hangi alt CPU varyantının gerekli olduğunu doğrulayın.

S2: A16B-2201-0351'i değiştirmek eksen parametrelerini yeniden ayarlamayı gerektirir mi?

Çok eksenli ve senkroniz eksenli parametreler, CNC'nin ana parametreler hafızasında, alt CPU kartında değil, A16B-2201-0351'i değiştirmek, eksen parametrelerini silmez.Değiştirme cihazını yerleştirdikten sonra, CNC, alt CPU kartı ile iletişimi yeniden kurar ve mevcut eksen konfigürasyonunu uygular.

S3: Hangi CNC alarmları A16B-2201-0351'in bir eksen tahrik hatası yerine arızalı olduğunu gösterir?

Sub CPU kart hatası genellikle aynı anda birden fazla ekşiyi etkileyen alarmlar oluşturur. Özellikle ana CPU'nun kendi kapasitesinin ötesindeki ekşeler.Eğer eksenler 1 ′4 normal çalışırken, 5 ′+ eksenler birlikte alarm verirlerseTek eksenli alarmlar (bir setin dışındaki bir eksen) genellikle alt CPU'dan ziyade bu spesifik eksen için servo sürücüsüne veya motora işaret eder.

S4: A16B-2201-0351, Seri 15-A veya Seri 15-C CNC sistemleriyle uyumlu mu?

A16B-2201-0351, Seri 15-B için onaylanmıştır. Serisi 15-A, farklı alt CPU kart donanımlarını kullanır (örneğin ek ek akım fonksiyonları için A16B-2200-0081).Serisi 15-C'nin kendi donanım nesli vardır (uygunsa)Bu kartın kaynağını alırken her zaman tam Seri 15 modelini (15-A, 15-B, 15-C) belirtin.

S5: A16B-2201-0351'i değiştirmeden önce hangi veri yedeklemesi gereklidir?

Herhangi bir CNC ana ünite kartı bakımında olduğu gibi, değiştirmeden önce tam bir yedekleme yapın tüm CNC parametreleri (eksen özel ve senkroniz eksen parametreleri dahil), tüm parça programları, araç verileri,Çalışma ofset verileriAlt CPU kartı program verilerini saklamaz, ancak yedekleme, kart değiştirme sürecinde başka bir sorun ortaya çıkarsa kurtarmayı sağlar.
