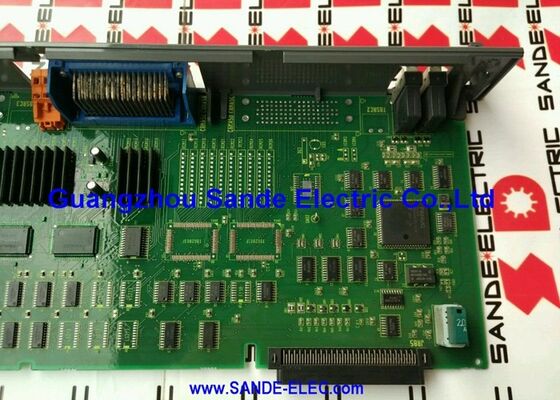

A16B-2201-0722 FANUC Serisi 20-A Ana CPU Taşı F20 / 3 Eksenli CNC Master PCB / 20A ve 20MA Kontrol

FANUC Serisi 20-A F20 CNC Platformu

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platforms"A" varyantı (Serisi 20-A), Serisi 20 ailesinin ilk nesil donanım konfigürasyonunu tanımlar.

A16B-2201-0722, Seri 20-A kontrol sisteminin ana CPU kartıdır.

CNC programı yürütme:Ana CPU kartı parça programlarını işliyor, programlanmış alet yollarını koordineli eksen hareket komutlarına dönüştüren bir aralama algoritmasını yürütüyor,ve program depolama ve alım yönetir.

Üç eksenli koordinasyon:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z veya X, Z artı iğne ile ilgili eksenler).

PMC arayüzü:Ana CPU kartı, PMC (Programlanabilir Makine Denetleyicisi) işlevine ev sahipliği yapar.ve operatör paneli fonksiyonları.

CRT/MDI arayüzü:Operatörün MDI klavyesinden girdiği ve CRT ekranına çıktısı ana CPU kartı aracılığıyla yönetilir ve bu da operatör-makine iletişiminin merkezi düğümünü oluşturur.

Ana Özellikler

FANUC CNC Hiyerarşisinde Serisi 20-A

FANUC 20 Serisi, FANUC CNC ürün tarihindeki özel bir konuma sahiptir:

Nesil bağlamı:Serisi 20, ek ek eksen kapasitesi veya işleme performansı gerektiren uygulamalar için 0 Serisine daha yetenekli bir alternatif olarak tanıtıldı.tam özellikli Seri 15 veya 16 sistemlerinden daha uygun maliyetli kalırken.

Makine uygulamaları:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 ana PCB olarak:Ana CPU kartı, Serisi 20-A kontrol rafındaki en kritik tek karttır. Burada bir hata tüm CNC fonksiyonunu devre dışı bırakır. Diğer tüm kartlar I / O, eksen, ekran,PMC genişlemesi, ana CPU kartının çalışmasına bağlıdır.

Uygulama Senaryoları

Serisi 20-A CPU kartı hatası:Bir FANUC Serisi 20-A CNC işleme merkezi, CNC sistemi düzeyinde hatalar geliştirir.veya herhangi bir tek bir eksene veya çevresel panoya atılamaz CPU düzeyinde alarmlar üretir.. A16B-2201-0722 ana CPU kart hatası olarak tanımlanmıştır. Değiştirme tam CNC fonksiyonunu geri getirir.

Serisi 20MA kontrol sistemi yeniden yapılandırma:FANUC Serisi 20MA CNC'yi çalıştıran bir üretim makinesi, kontrol sisteminin restorasyonuna maruz kalır.

Sık Sorulan Sorular

S1: A16B-2201-0722 bağlamında "Serisi 20-A", "F20", ve "20MA" arasındaki ilişki nedir?

Bu terimlerin hepsi aynı veya yakından ilişkili CNC jenerasyonunu tanımlar. "Serisi 20" veya "F20" ürün ailesi adıdır. "20-A" belirli donanım revizyonunu tanımlar (A = ilk nesil)."20MA", 20-A Serisinin işleme merkezi uygulaması varyasyonudur.. A16B-2201-0722 ana CPU kartı, hem standart 20-A hem de 20MA işleme merkezi varyantı için onaylanan Seri 20-A ailesine hizmet vermektedir.

S2: A16B-2201-0722 neden sadece 3 ekseni destekler? 4 ekselli bir makineye kullanılabilir mi?

"3 AXES" işareti, bu özel kart konfigürasyonuna yerleştirilen eksen interpolasyonu ve eksen kontrol kapasitesini yansıtır.Dört eksenli veya daha yüksek eksenli bir CNC makinesinin farklı bir ana kart varyantı veya ek ek eksen genişleme donanımı gerektirir.. A16B-2201-0722'yi doğru yapılandırmadan 4 eksenli bir makineyle kullanmak, eksen yapılandırması uyumsuzluğu yaratır.Sipariş vermeden önce makine aracının elektrik belgelerinden gerekli eksen sayısını doğrulayın.

S3: A16B-2201-0722'yi değiştirmek, tam CNC veri yedekleme ve geri yükleme gerektirir mi?

Evet. Ana CPU kartı merkezi denetleyicidir. Onun değiştirilmesi, kartın çıkarılmadan önce tüm CNC verilerinin (parça programları, parametreler, araç kaymaları, PMC merdiveni) tam bir yedeklemesini gerektirir.A16B-2201-0722 yedek cihazı monte ettikten sonraAsla mevcut yedek dosyaları olmadan ana CPU kartını değiştirmeyin.

S4: A16B-2201-0722 FANUC Serisi 21 CNC'de de kullanılabilir mi?

Bu kart için servis listesi, hem Serisi 20 hem de Serisi 21 CNC sistemleri ile ilgili olarak not alır.A16B-2201-0722'nin bir dizi 21'de doğrudan çalışıp çalışmadığı, belirli kontrol rafının donanım revizyonuna bağlıdır.FANUC Serisi 20 / Serisi 21 donanım belgeleri ile 21 Serisi sistemine monte edilmeden önce doğrulanmalıdır.

S5: Hangi spesifik CNC alarm kodları, Seri 20-A'daki ana CPU kart hatasını gösterir?

FANUC Serisi 20-A sistemlerindeki ana CPU kartı hataları tipik olarak: CNC'nin çalıştırmayı başlatmasını tamamlamadan önce ortaya çıkan sistem düzeyinde alarmlar (ROM/RAM eşitlik hataları, saat köpeği zamanlayıcı alarmları),CPU otobüs hatasıBunlar, eksen alarmlarından (servo donanımına işaret eden) veya PMC alarmlarından (seçim hatalarına işaret eden) farklıdır.CNC, açılış sırasında operatör ekranına ulaşamazsa ve periferik kart hatası tespit edilmezse, A16B-2201-0722 birincil teşhis odak noktasıdır.
