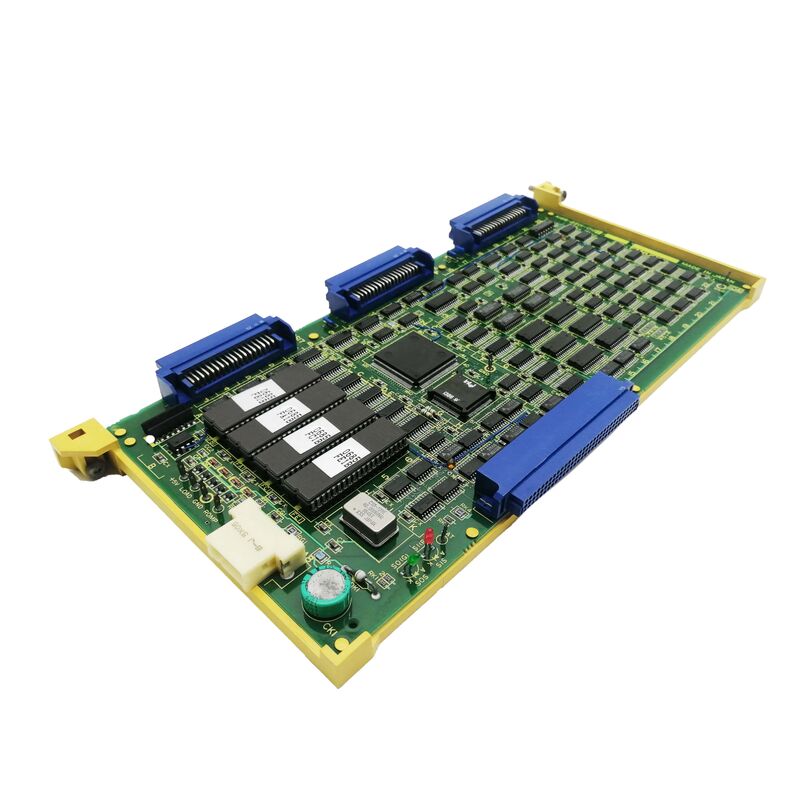

A16B-2201-0851 Kullanılmış Fanuc PLC Devre Kartı 200w Amplifier PCB

A16B-2201-0851 FANUC PMC-NB Basılı devreler kartı F15M / F15T / F15B CNC makine kontrol PCB

FANUC CNC Sisteminde PMC'nin Yaptığı İşler

CNC alet makineleri aynı anda çalışan iki farklı kontrol katmanına sahiptir:

BuCNCTüm eksen hareketlerini, iğne hızını, interpolasyonu ve G-kod programının uygulanmasını yönetir.

BuPMC(Programlanabilir Makine Kontrolü) diğer her şeyi halleder: Soğutma sıvısının açılması / kapatılması, çip taşıyıcı kontrolü, kapı kilitleri, alet değiştirme dizileri, hidrolik sıkıştırma mantığı, palet aktarımı,Operatör paneli lambaları ve baskı düğmeleriPMC, merdiven mantığı programlarını çalıştırır. Temel olarak FANUC CNC'ye gömülü bir PLC'dir.

A16B-2201-0851, bu makine dizisi mantığını FANUC 15M (makine merkezi), 15T (dönüşüm merkezi) ve 15B CNC sistemlerinde gerçekleştiren PMC-NB serisi kontrol panosu.

Anahtar Ürün Bilgisi

FANUC 15 Serisi: İşleme, Dönüştürme ve B Tipi Çeşitleri

A16B-2201-0851, FANUC 15 serisinde üç CNC varyantına hizmet veriyor:

F15M (Makine Merkezi):15M CNC, dikey işleme merkezlerini, yatay işleme merkezlerini ve yüksek performanslı çok eksenli freze makinelerini kontrol eder.Eksen sıkıştırması, soğutma suyu yönetimi ve operatör panosu mantığı.

F15T (Dönüş Merkezi):15T CNC, döngü merkezlerini ve makineyi kontrol eder. PMC-NB fonksiyonları arasında kuyruk ve sabit dinlenme kontrolü, çubuk besleyicisi arayüzleri, parça yakalayıcı dizileri ve çak / kollet sıkıştırma mantığı bulunur.

F15B:Aynı A16B-2201-0851 PMC-NB kartı tarafından da desteklenen 15 serisi platformunun bir varyantı.

Uygulama Senaryoları

Alet değiştiricisi hatası teşhisi:FANUC 15M CNC ile çalışan bir işleme merkezi rastgele bir alet değişikliği zamanlaması alarmı geliştirir. Alarm, PMC'nin alet değişikliği yürütme dizisinde oluşur. Mekanik nedenleri dışladıktan sonra, bu alarm, PMC'nin alet değişikliği işlemini gerçekleştirme sırasında gerçekleşir.hata kaynağı olarak PMC-NB kartı belirlenir.A16B-2201-0851'i değiştirmek, güvenilir alet değişikliği çalışmasını geri getirir.

CNC onarım ve restorasyon:Bir FANUC 15T CNC sistemi, bir güç arızası olayından sonra restore ediliyor. Çoklu panolar denetlendi. PMC-NB panosu başarısız olarak test edildi ve A16B-2201-0851 ile değiştirildi.PMC programının yeniden yüklenmesinden ve makine dizisi doğrulanmasından sonra, torna üretime geri döner.

Önleyici yedek stok:Birkaç FANUC 15 serisi CNC'yi işleten bir üretim tesisi, kritik bir yedek olarak A16B-2201-0851'i koruyor ve uzun süreli makine durma süresi olmadan bir PMC kartı arızasına hızlı bir yanıt vermektedir.

Sık Sorulan Sorular

S1: A16B-2201-0851 değiştirildiğinde PMC programına ne olur?

PMC merdiven programı, CNC sistemi içinde uçucu olmayan bellekte depolanır.A16B-2201-0851'i değiştirdikten sonra, PMC programı genellikle yedek bant, RS-232 transfer veya I/O cihazından yeniden yüklenir. Kartı değiştirmeden önce her zaman geçerli bir PMC program yedeklemesinin varlığını doğrulayın,ve kurulduktan sonra tam bir makine dizisi testi ile PMC programının çalışmasını doğrular..

S2: A16B-2201-0851 için "W/O CAP" işareti ne anlama gelir?

"W / O CAP", kartın pil yedek kondansatörü olmadan temin edildiğini gösterir. Bazı PMC-NB kart çeşitleri, kısa süreli güç kesintileri sırasında SRAM belleği içeriğini tutmak için yerleşik kondansatörü içerir.W/O CAP varyantı, sistemin akü yedekleme veya alternatif bellek düzenlemesine bağlıdır.Mevcut bir kartı değiştirirken, sistemin bellek saklama tasarımını korumak için orijinal kartın konfigürasyonuna ¢ W/O CAP veya kondansatörle ¢ eşleştirin.

S3: A16B-2201-0851 tüm FANUC 15 serisi modellerinde kullanılabilir mi?

A16B-2201-0851 FANUC 15M, 15T ve 15B için onaylanmıştır. Diğer 15 serisi “15MA veya 15TA” gibi “15 seri “variantları aynı veya farklı bir PMC kartı kullanabilir.belirli CNC yapılandırmasına ve yazılım sürümüne bağlı olarak. A16B-2201-0851'i bir sisteme monte etmeden önce, hedef CNC modelinin 15M, 15T veya 15B olduğunu doğrulayın ve pano revizyonunun yüklü CNC'nin beklenen PMC-NB donanım sürümüne uyuştuğunu doğrulayın.

S4: PMC-NB kartı tamir edilebilir mi, yoksa değiştirilmesi her zaman gerekli mi?

A16B-2201-0851 için bileşen düzeyinde PCB onarımı teknik olarak mümkündür.Onarım, doğrulanmış bir doğrudan yedek panelde bulunmadığında uygulanabilir bir seçenektir.Üretim açısından kritik olan makineler için, FANUC'un nitelikli bir tamir uzmanı tarafından yapılan kart onarımı, değiştirmeye karşı kabul edilebilir bir alternatiftir.Tamir edilen panelin yeniden montaj edilmeden önce işlevsel testten geçmesi şartıyla.

S5: CNC dolabında A16B-2201-0851 nerede bulunur?

FANUC 15 serisi CNC dolaplarında, PMC-NB kartı, ana kontrol ünitesine CPU kartı, eksen kontrol kartları ve diğer CNC kartlarını içeren raf monte montajını yükler.Rack içindeki kart konumu, spesifik 15 serisi dolap konfigürasyonuna ve sistemin toplam kart tamamına bağlıdırA16B-2201-0851'i çıkarmadan veya değiştirmeden önce kurulu sistemin özel yuva tahsis haritası için FANUC 15M/15T/15B donanım kılavuzuna bakın.
