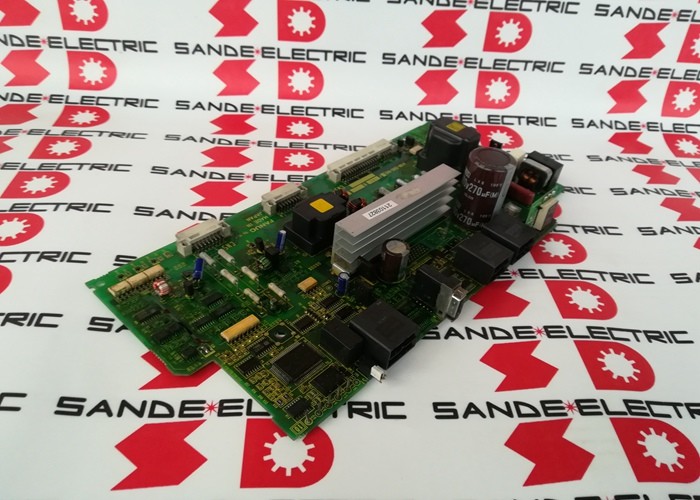

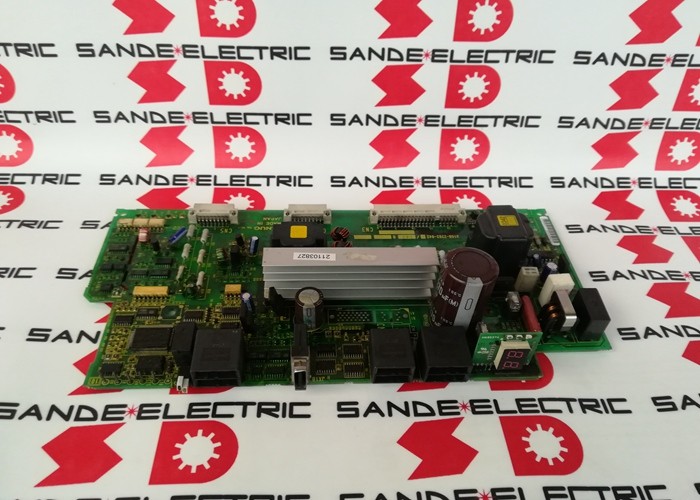

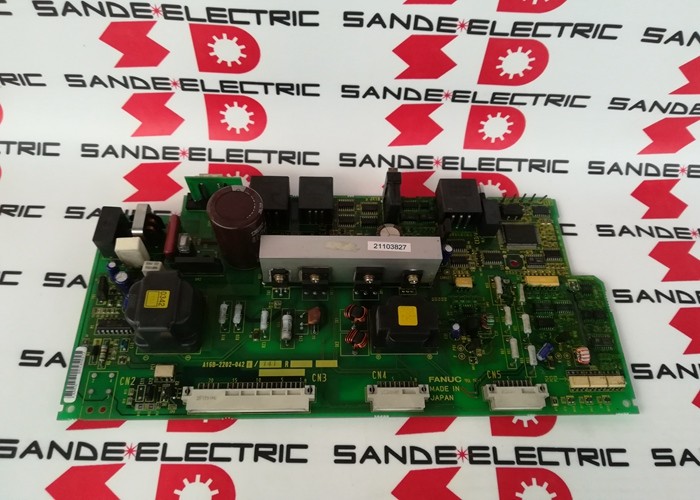

1 PC Yeni Fanuc A16B-2202-0421 Devre kartı A16B22020421 A16B-22O2-O421

FANUC A16B-2202-0421. Alfa Serisi PSM Servo Güç Tedarik Kablolama Kurulu A06B-6087 için PSM-15 PSM-55, 200VAC, Kesilmiş Endüstriyel Sürücü yedek, Japonya kökeni

Genel bakış

BuFANUC A16B-2202-0421is the wiring board for FANUC's A06B-6087 series Alpha PSM (Power Supply Module) — the component that determines how much electrical power is available to the servo and spindle drives in a FANUC CNC machine tool's drive cabinet.

Sürüş sistemindeki diğer her şey PSM'nin düzgün çalışmasına bağlıdır: Servo amplifier modülleri DC otobüs voltajı olmadan motor akımını değiştiremez,ve spindle güçlendirici spindle çalıştıramazPSM aslında tahrik sisteminin temelidir ve A16B-2202-0421 kablolama tahtası PSM'nin güç dönüştürme kalbidir.

A06B-6087 PSM ailesi, Alpha jenerasyon güç kaynağı modüllerini 15kW'dan 55kW'a kadar sürekli çıkışa kadar kapsar ("15" ila "55" önekleri kilowatt değerlerini gösterir).

Bu aralık “PSM-15” ile “PSM-55”, 1990 ve 2000’lerde üretilen üretim CNC alet makinelerinin çoğunu kapsar.kompakt 2 eksenli makine makinelerinden, çoklu yüksek güçlü servo eksenleri ve güçlü bir spindle motoru olan büyük 5 eksenli işleme merkezlerine kadar.

Bu yelpazedeki ortak kablolama panosu A16B-2202-0421 olup, Alpha sürücü hizmeti ekosisteminde en yaygın olarak uygulanabilir panellerden biridir.

A06B-6087 PSM'nin güç yenilenme tasarımı dikkate değer bir mühendislik özelliğidir.

Servo motorlar yavaşladıklarında, ağır bir masanın veya hızlı hareket eden bir eksenin durması, hareket eden kütlede depolanan kinetik enerjinin bir yere gitmesi gerekir.

Direnç tipi bir güç kaynağında, bu enerji bir fren direncinde ısı olarak yakılır. A16B-2202-0421 kablo kartı kullanan yenilenme PSM tasarımında,Servo güçlendiriciler bu enerjiyi DC otobüsünden PSM'ye geri gönderir., bu da onu tersine çevirir ve AC şebekesine geri sokar.

Sonuç daha enerji verimli bir tahrik sistemi ve fren dirençlerinden gelen ≈ ısı yükünün ortadan kaldırılmasıdır.

Ana Özellikler

PSM Mimarlığı A16B-2202-0421 Kablolama Tablosunun İçeriği

A06B-6087-H115 (PSM-15) ila H155 (PSM-55) modüllerinin içinde, A16B-2202-0421 kablolama kartı fiziksel güç dönüşümünü işliyor.

Üç fazlı düzleyici köprüsü:200-240VAC üç fazlı ağ girişini çiğ DC'ye dönüştürür.

Bu aşamadaki düzlendirici diyotlar veya tiristörler, tüm bağlı tahrik sisteminin tam hat-hat gerilimine ve motor akımlarının zirve taleplerine dayanabilmelidir.

Şarj öncesi devre:PSM güçlendiğinde, sürücü sistemindeki DC otobüs kondansatörleri başlangıçta şarj edilmez.

Doğrudan şarj etmek çok yüksek bir giriş akımı üretir. Ön şarj devresinde kablolama tahtasında bir direnç ve bypass kontakörü düzenlenmesi, güçlendirme sırasında şarj akımını sınırlar.Sonra kondansatörler çalışma voltajına şarj edildikten sonra dirençten geçer..

Manyetik temas cihazı (MCC) daha sonra tam şebeke kaynağını bağlamak için kapanır ve PSM normal çalışmaya başlar.

Regeneratif inverter aşaması:Güç yenilenme devresi, DC otobüsünden yenilenme akımı alır (sertleşen servo eksenleri tarafından üretilir) ve tekrar şebekeye dönmek için AC'ye dönüştürür.Bu, şebeke besleme frekansına ve fazına senkronize edilmesi gereken kontrol edilen bir invertör aşamasını içerir..

DC otobüs dağıtımı:Düzenlenmiş DC otobüs voltajı (200VAC girişi için nominal olarak 300V DC) otobüs çubukları üzerinden sürücü rafındaki tüm bağlı SVM ve SPM modüllerine dağıtılır.

Kablolama tahtası, bu dağıtım için otobüs bağlantı noktalarını ve akım yollarını sağlar.

Değişiklik Tarihi Neden Değişiklik 05D Önemlidir

A16B-2202-0421 A06B-6087 PSM modülleri için Revizyon 05D'den itibaren belirtilmiştir. The revision boundary at 05D/04C represents a hardware update in the PSM module — the updated wiring board (A16B-2202-0421) introduced improvements to the power conversion circuitry compared to the earlier -0420.

Bir yedekleme kaynağı belirlerken, PSM modülünün gözden geçirilmesi hangi kablo kartının doğru olduğunu belirler.

Revisyon 04C döneminden bir kartın Revisyon 05D veya daha sonraki bir PSM kabına monte edilmesi, arayüz bağlantılarında veya devre konfigürasyonunda bir uyumsuzluk yaratacaktır.

Sipariş vermeden önce her zaman PSM modülünün revizyon işareti ile kablolama kartı özelliklerini karşılaştırın.

DC otobüs güvenliği ️ Önemli Nakliye Gereksinimleri

A16B-2202-0421 kablo kartı, tüm PSM kablo kartları gibi, yüksek voltajlı bir ortamda çalışır.Bu panelin korumasına yardımcı olan DC otobüsü, normal çalışmada yaklaşık 300V DC'de çalışır. Ölümcül bir voltaj.

Ana ağ giriş bağlantısı kesildikten sonra bile, DC otobüs kondansatörleri (PSM'de ve bağlı SVM/SPM modüllerinde) bu şarjı birkaç dakika tutar.

Any work involving removal or inspection of the A16B-2202-0421 wiring board must begin with a minimum waiting period after main power disconnection — typically the PSM's maintenance manual specifies 10–15 minutes — before the DC bus voltage can be assumed safe.

Bu süre zarfında, PSM yüzündeki "ŞARJ" LED'i söndürmeli ve kondansör boşalmasını onaylamalıdır.İç bileşenlere dokunmadan önce DC otobüs voltajını uygun derecelendirilmiş bir voltmeterle doğrudan ölçmek, kesin bir onay sağlar..

Sık Sorulan Sorular

S1: PSM, bir hatayı gösteren bir durum LED kodunu gösterir. Kablolama kartının arızası belirli alarm kodlarıyla nasıl ilişkilidir?

PSM'nin LED ekranı (genellikle 2 basamaklı 7 bölüm) PSM içindeki hangi alt sistemin arızalı olduğunu belirleyen teşhis kodlarını gösterir.ana devre arızası, veya önceden şarj devre hatası kablolama kartının güç dönüşüm devrelerini doğrudan etkileyebilir.

FSSB iletişim veya kontrol güç arızası ile ilgili kodlar tipik olarak kablo kartı yerine eş kontrol kartını içerir.

Alfa serisi bakım kılavuzu tam LED kod yorumlama tablosunu sağlar “ hangi panelin arızalı olduğunu belirlemeden önce her zaman belirli alarm koduna karşıya geçin.

S2: Bir PSM-26'dan A16B-2202-0421 bir PSM-37'de kullanılabilir mi?

A16B-2202-0421 hem PSM-26 hem de PSM-57'yi içeren PSM-15 ile PSM-55 arasındaki ortak kablolama tahtası olarak listelenmiştir.Kablolama tahtası fiziksel ve elektrik olarak aynı bileşendir ve bu modeller arasında birbirini değiştirebilir..

Ancak, the complete PSM unit's thermal design and cabinet installation are sized for each model's specific power rating — always verify the total kW output requirement of the machine's drive system against the PSM model's rated capability when replacing the whole module.

S3: PSM bir "ŞARJ" LED hatası gösterir ve DC otobüsü hiçbir zaman çalışma voltajına ulaşmaz.

DC otobüsünün hiçbir zaman doğru bir şekilde şarj edilmemesi durumunda bir arıza, kablolama kartının şarj öncesi devresinde veya düzleyici aşamasında bir sorunun güçlü bir göstergesidir.patlamış bir ön şarj direnişi (busun ya hiç şarj olmamasına ya da çok yavaş şarj olmasına neden olur), başarısız bir bypass contactor sürücü devri (başlangıç şarjından sonra direncin atılmasını engelleyen) veya başarısız düzlendirici diyotlar (kısmi veya sıfır DC otobüs üreten).

Kablolama tahtası bozuldu.Gelen AC voltajının özellikler içinde olduğunu ve AC hat sigortalarının sağlam olduğunu kontrol edin. Bu harici kontroller dakikalar alır ve DC otobüs başarısızlığının en yaygın nedenlerini ortadan kaldırır..

S4: A16B-2202-0421 kablo kartı ile önerilen AC reaktörü arasındaki ilişki nedir?

PSM-15 (A06B-6087-H115) için önerilen AC reaktörü A81L-0001-0123'tür. AC reactors are external components installed upstream of the PSM in the cabinet wiring — they reduce the harmonic currents drawn by the PSM's rectifier from the mains supply and limit the rate of inrush current.

Reaktör, kablolama tahtasının bir parçası değil, onunla birlikte çalışır.ve onların yokluğu veya yanlış derecelendirme kablo kartının düzleyici bileşenleri üzerinde artan stres neden olabilir, potansiyel olarak başarısızlığı hızlandıran.

S5: PSM kablo kartı DC otobüs bağlantı noktasında fiziksel olarak hasar görmüş görünüyor. Bu bileşen düzeyinde onarılabilir mi?

DC otobüs bağlantı noktalarındaki fiziksel hasar ̇ karbonlaştırılmış veya yanmış otobüs çubuğu bağlantıları, hasarlı bakır izleri, or failed current-carrying components in the bus path — can sometimes be repaired at component level by specialist FANUC repair facilities with appropriate high-current soldering and bus bar replacement capability.

Bununla birlikte, yüksek akımlı otobüs bağlantısı onarımının güvenlik etkileri, onarılan herhangi bir kartın hizmete dönmeden önce tam yük altında iyice test edilmesini gerektirir.

PSM kablolama panelleri için, uzman tedarikçilerden test edilmiş değişim üniteleri, kendi içindeki bileşen düzeyinde onarımla karşılaştırıldığında genellikle daha güvenilir ve maliyetli bir çözümdür.Özellikle hasarın boyutu belirsiz olduğunda.
