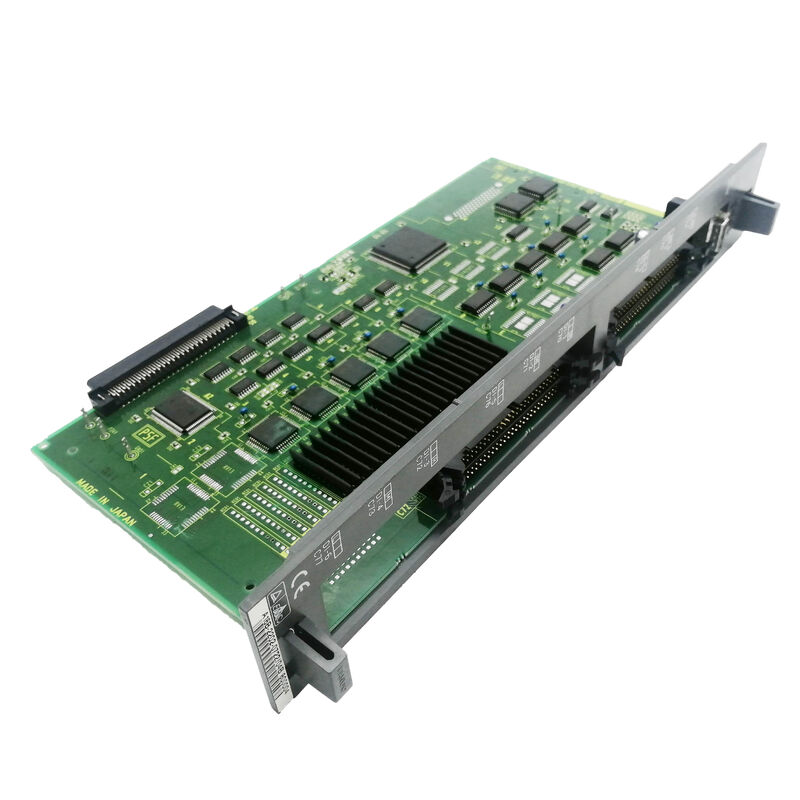

Kullanılan FANUC PC BOARD A16B-2202-0435 A16B22020435 A16B-22O2-O435

A16B-2202-0435 FANUC Alfa SPM Kontrol Kartı A06B-6088 Serisi / SPM-15 ile SPM-55 / 043x Kontrol Kartı Ailesi

A06B-6088 Core Alpha SPM Serisi

A06B-6088, FANUC'un Alpha serisi Spindle Power Module ailesinin temelidir.Altı güç derecesi geniş bir spindle motor aralığını kapsar:

Bu yelpazedeki tüm modüller aynı kontrol kartını kullanır. 043x kontrol kartı ailesindeki A16B-2202-0435 kontrol kartlarından biridir.

Anahtar Ürün Bilgisi

Yazılım ve Motor Uyumluluğu

CNC Electronics, A06B-6088 SPM serisi modüllerinin farklı yazılımları ifade eden "#H50x arkası ile geldiğini belirtir: #H500, #H501 ve #H508." Bu yazılım çeşitleri modülün hangi spindle motor ailesini kullanabileceğini belirler.:

• H500: Standart motor uyumluluğu
• H501: Genişletilmiş veya alternatif motor uyumluluğu
• H508: Ek motor çeşitleri

A16B-2202-0435 kaynağını alırken, hangi #H50x yazılım sürümünün monte edildiğini yüklü spindle modülünün isim plakasından doğrulayın ve yedek kartın uyumlu yazılım taşıdığını doğrulayın.

Uygulama Senaryoları

SPM-22 spindle modülü kontrol kartı hatası:Bir FANUC Alpha SPM-22 (A06B-6088-H222) döner hızı düzenleme arızası geliştirir. Döner çalışır ancak CNC komutlarına yanıt vermeden yanlış hızda çalışır.A16B-2202-0435 kontrol kartı hata olarak tanımlanmıştırUyumlu bir yazılım versiyonu ile değiştirmek hız düzenlemesini geri getirir.

SPM-30 kontrol kartı değiştirme:Büyük bir işleme merkezinin 30kW'lık iğne modülü bir kontrol kartı gerektirir.A16B-2202-0435 SPM-30'a (A06B-6088-H230) daha küçük SPM derecelendirmeleriyle aynı şekilde hizmet verir. Aynı kontrol kartı 30kW modülü işliyor.

Sık Sorulan Sorular

S1: A16B-2202-0435 ile A16B-2202-0432 doğrudan değiştirilebilir mi?

Her ikisi de A16B-2202-043x ailesindedir ve A06B-6088 serisi SPM kontrol kartı pozisyonuna hizmet eder.Her kartın özel yazılım sürümü farklı olabilir ve motor uyumluluğunu belirleyen yazılım sürümü. A16B-2202-0432'yi A16B-2202-0435 ile değiştirmeden önce (veya tam tersi), her iki panelin de yüklü spindle modülüyle aynı yazılım varyantına (#H500, #H501, veya #H508) sahip olduğunu doğrulayın.

S2: Tipik bir A06B-6088 SPM modülünün içinde A16B-2202-0435 ile birlikte hangi iç paneller bulunur?

Tipik bir A06B-6088 SPM modülü şunları içerir:

• Kontrol kartı: A16B-2202-043x (veya A16B-2203-033x)
• Güç PCB/baza kartı: A20B-1006-0480 ila A20B-1006-0690 (güç değerine göre değişir)
• Ateşleme tahtası: A20B-2902-039x (IGBT kapı sürücüsü)
• Ek sinyal panosu: A16B-2203-0332 bazı yapılandırmalarda

S3: Hangi CNC spindle alarm kodları A16B-2202-0435 kontrol kartının arızalı olduğunu gösterir?

Spindle alarmları SP07 (hız sapması), SP08 (serial spindle iletişim hatası), SP24/SP25 (yanlış geçit sürücü komutlarından kaynaklanan IPM alarmı),ve SP30/SP41 (hız hatası), kontrol kartı hatalarından kaynaklanabilir.Kontrol kartı arızalı olduğu sonucuna varmadan önce dış nedenleri (motor, kodlayıcı, kablolama) ortadan kaldırın.

S4: A16B-2202-0435'i değiştirmek herhangi bir parametrede değişiklik gerektirir mi?

Hayır. Döner parametreleri CNC'nin ana belleğinde depolanır. Değiştirme kontrol kartını yerleştirdikten sonra, CNC, seri döner otobüs bağlantısı aracılığıyla otomatik olarak döner parametrelerini yeniden yükler.Eğer makine tekrar üretime başlamadan önce spindle yönelimini kullanıyorsa, spindle hızı doğruluğunu ve çalıştırma yönelimini kontrol edin..

S5: A06B-6088 SPM serisi için "Tip 1" arayüzü ne anlama gelir?

Tip 1, standart M sensörü ve spindle motorundan gelen konum kodlayıcısı geri bildirimlerini kullanır.Bu, farklı motor yazılımı olan ancak aynı donanım ailesine sahip daha sonraki bir sabit yazılım nesli olan "Tipi 2" (A06B-6088-H3xx serisi) ile zıtlaşır.
