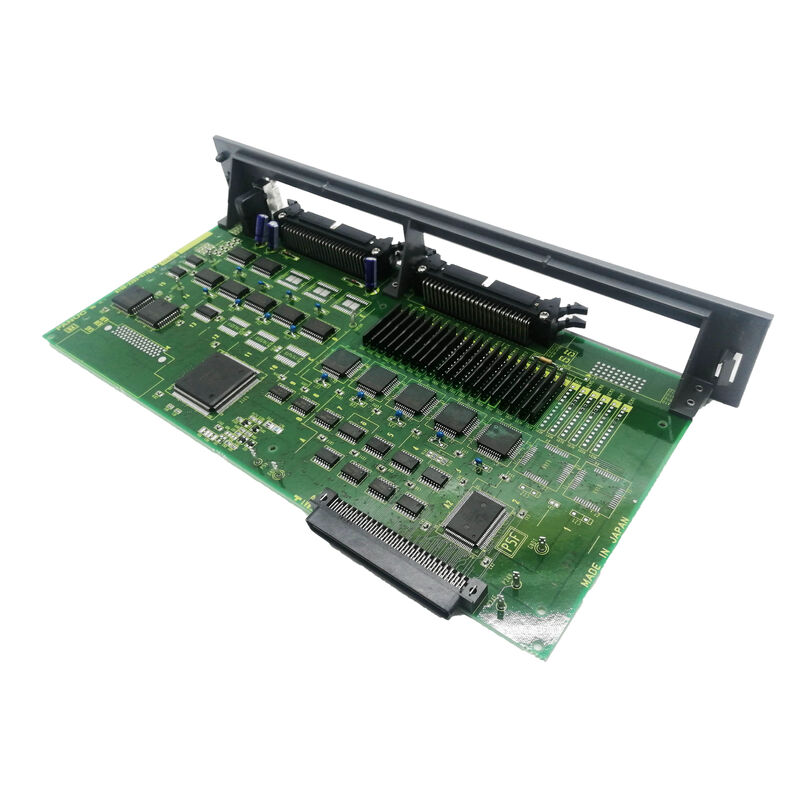

Kullanılan FANUC PC BOARD A16B-2202-0471 A16B22020471 A16B-22O2-O471

A16B-2202-0471 FANUC A16B-2202 Serisi Sürücü PCB Alpha Serisi CNC Sürücü Sistemleri / Endüstriyel Otomasyon yedekleri

A16B-2202 ¢ Core Drive PCB Serisi

A16B-2202 serisi, Alpha (αi) CNC sürücü nesli için FANUC'un ana sürücü ailesi olan basılı devre kartlarıdır.Bu serisi, çoklu sürücü modülü ailelerinde servo ve spindle amplifier panellerini kapsar.:

Spindle kontrol kartları (04xx aralığı):A16B-2202-0421 (PSM kontrol PCB), A16B-2202-0431/0432/0435 (Alpha SPM 6088 serisi kontrol kartları), hepsi bu oturumda onaylandı.

Servo kablolama panelleri (07xx aralığı):A16B-2202-0740?? 0743 dahil (Alpha-i SVM1 FSSB kablolama panelleri),A16B-2202-0750?? 0753 (Alpha SVM2 Tipi A / B kablolama panelleri) ¢ tek eksenli ve çift eksenli servo amplifier modülleri için tam kablolama panelleri ailesi.

SVM1 kablolama panelleri (07xx aralığı):A16B-2202-0760?? 0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 tip A / B arayüzü için kablolama panelleri), aynı zamanda bu oturumda onaylandı.

Daha büyük SVM1 kablolama panelleri:A16B-2202-0790/0991 (Alfa Tipi A/B serisinin SVM1-240 ve SVM1-360 için).

A16B-2202-0471, bu kapsamlı Alfa sürücü PCB ailesinin içindeki belirli bir karttır.

Anahtar Ürün Bilgisi

Alfa Serisi ️ Bir Neslin Temelleri

Alfa serisi (her ikisi de Alpha ve Alpha-i) üretiminin verimli bir çağı boyunca FANUC CNC makinelerini güçlendirdi.

İşleme merkezleri:X, Y, Z servo eksenleri ve ana spindle, servo ve spindle sürücüleri aynı tahrik kabinesini paylaşır ve aynı PSM DC otobüsünden çekilir.

Dönüşüm merkezleri:Bir veya iki servo eksen artı bir spindle sıklıkla bir SPM yanında bir Alfa PSM ve iki SVM modülü ile yapılandırılır.

Dökme makineleri:Alfa sürücüsünün akım kontrol performansının öğütme derinliği hassasiyeti için gereken yüksek servo sertliğini desteklediği hassas servo eksenleri.

Büyük işleme sistemleri:Çoklu eksenli konfigürasyonlar, birden fazla SVM2 modülü ve yüksek güçlü bir SPM ile, hepsi tek bir Alfa dolabından koordine edilir.

A16B-2202 serisi PCB'ler, bu tahrik sistemlerinin çalışmasını sağlayan iç elektroniklerdir. A16B-2202-0471 bu altyapıya özel rolünde katkıda bulunur.

Uygulama Senaryoları

Alfa sürücü modülü PCB hatası:Bir FANUC CNC sürücü sistemi, A16B-2202-0471 kartına kadar izlenebilir bir hatayı geliştirir. Kart sürücü modülünün içindeki etiketinden tanımlanır. Değiştirme sürücünün işlevini geri kazanır.

Sürücü modülünün yenilenmesi:Alfa serisi sürücü modülünü tamir eden uzman bir CNC servis atölyesi, kapsamlı bir iç kart yenilenmesinin bir parçası olarak A16B-2202-0471'i değiştirdi.

Sık Sorulan Sorular

S1: A16B-2202-0471'in Alpha sürücü modulum için doğru pano olduğunu nasıl doğrulayabilirim?

Özel sürücü modülünün içindeki kart etiketinden parça numarasını okuyun. Eğer A16B-2202-0471 diyorsa, bu onaylanmış bir değişimdir.FANUC Alpha serisi bakım kılavuzunda (B-65165E veya geçerli kılavuz versiyonu) sürücü modülünün yedek parça listesine karşı çapraz referans, panelin işlevsel rolünü doğrular..

S2: A16B-2202-0471 servo amplifier veya spindle amplifier uygulamalarına hizmet ediyor mu?

A16B-2202 serisi, hem servo hem de spindle amplifier kartlarını kapsar.047x pozisyonundaki A16B-2202-0471 bu aralığın içinde; hangi uygulama kategorisinin uygulandığını ana sürücü modülünün belgelerinden doğrulayın.

S3: A16B-2202-0471 hem Alpha hem de Alpha-i (αi) sürücü nesilleri ile uyumlu mu?

A16B-2202 serisi kartlar birden fazla Alfa neslini kapsar. Ana modülün belgelerinden spesifik sürücü üretimi uyumluluğunu doğrulayın (A06B-6079, A06B-6087A06B-6088) ve Alpha-i (A06B-6096), A06B-6111) seri farklı donanımlara sahiptir. A16B-2202-0471'in kesin uyumluluğu, geçerli bakım kılavuzu yedek parça tablosundan onaylanır.

S4: Bir tahrik modülünün içindeki A16B-2202-0471'e erişmeden önce hangi boşaltma güvenliği geçerlidir?

Alfa serisi tahrik modülleri, ana güçten çıkarıldıktan sonra tehlikeli voltajı tutan DC otobüs kondansatörlerini içerir.Uygulanabilir modül için FANUC Alpha serisi bakım kılavuzunda bulunan boşaltma bekleme prosedürünü takip edin.- Herhangi bir sürücü modülü evini açmadan önce bir kalibre voltmetre ile otobüs boşaltma doğrulayın.
