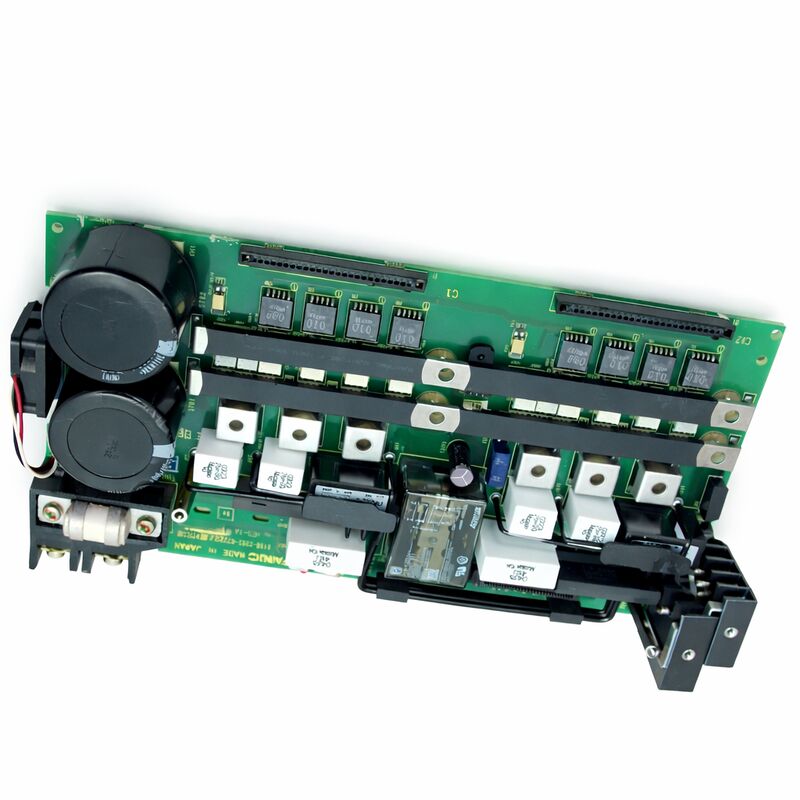

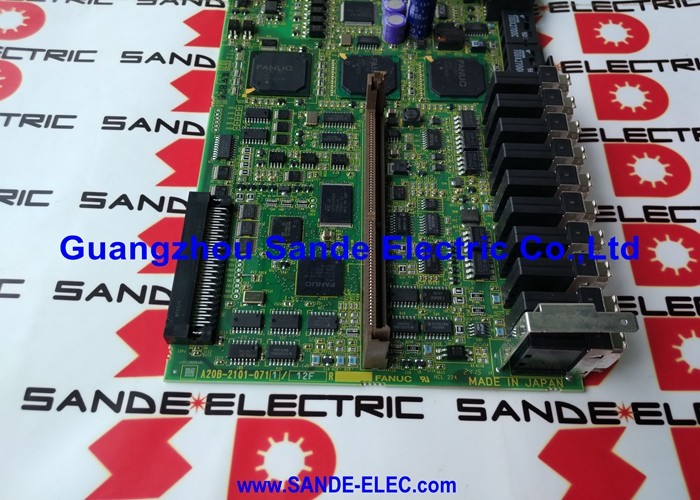

Kullanılan FANUC SERVO AMPLIFIER BOARD A16B-2202-0721 A16B22020721 A16B-22O2-O721

FANUC A16B-2202-0721∙ Kaynak Tip 104/72 Yüksek Hızlı Atlama ile I/O PCB ¥ Japonya Kökenli

Parça numarası:A16B-2202-0721

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:I/O PCB ️ Kaynak Tipi, 104 DI / 72 DO, Yüksek Hızlı Atlama

Tahta Serisi:A16B-2202

Genel bakış

A16B-2202-0721, 104 dijital giriş ve 72 dijital çıkış taşıyan bir kaynak tipi I / O PCB'dir.FANUC'un A16B-2202 I / O kart ailesine aittir FANUC CNC kontrolü nesillerinde kullanılan standart I / O PCB serisi.

I/O panelleri, CNC denetleyici ile makinenin saha cihazları arasındaki arayüzdür.

Makinedeki her sensör, anahtar, solenoid, röle ve sinyal ışığı I/O noktaları aracılığıyla CNC'ye bağlanır.

A16B-2202-0721 tek bir kartta 104 giriş bağlantısı ve 72 çıkış bağlantısı sağlar.kaynak çıkış konfigürasyonunda yani çıkış transistörleri, bağlanmış yüklere akımı batırmak yerine akım sağlar.

Yüksek hızlı atlama fonksiyonu, normal I / O tarama döngüsü gecikmesini atlayan özel bir yüksek hızlı giriştir. Standart I / O kanalları PMC tarama hızında okunuyor,Fiziksel sinyal olayı ve CNC'nin yanıtı arasında tarama gecikmesi getirir.

Yüksek hızlı atlama girişi, sinyali doğrudan donanım düzeyinde keser ve CNC'nin atlama sinyali ateşlendiği anda eksen konumunu kaydetmesini sağlar.

Bu, sonda döngülerinin, alet ölçümlerinin ve işlem sırasında ölçüm işlemlerinin arkasındaki mekanizmadır.

Ana Özellikler

Kaynak ile Sink Neden Önemli?

FANUC I/O kartları kaynak ve batak çıkış konfigürasyonlarında bulunur.Kaynak çıkışları yük için pozitif voltaj sağlar Field cihazının ortak dönüşü negatif rayla bağlanırSink çıkışları sinyali aşağı çeker. Alan aygıtının pozitif bağlantısı güç rayına bağlanır ve I/O kartı geri dönüş yolunu sağlar.

Karşıt konfigürasyon için kablolanmış olan bir sürücü dolabında kaynak ve lavabo tablolarını karıştırmak yeniden kablolama gerektirir.

A16B-2202-0721'in yerine yeni bir makine satın almadan önce,Yerleştirilen kartın çıkış türünü etiketinden ve makinenin elektrik belgelerinden doğrula.

Kaynak/su yuvası isimleri her zaman karton etiketinde yer almaktadır.

Yüksek Hızlı Atlama Probing and Gauging Uygulamalar

Bu karttaki yüksek hızlı atlama girişleri doğrudan CNC'nin kesinti işleme malzemelerine bağlanır.veya bir ölçüm sondası ¢ CNC donanımdaki mevcut eksen konumu sayısını yakalarYazılım taraması gecikmesi geçerli değil.

Bu donanım pozisyonu yakalama iş parçasının kesin bir şekilde araştırılmasını sağlar.Sonda teması anında kaydedilen konum, bir PMC tarama döngüsüne kadar gecikir, tipik olarak birkaç milisaniye..

Sondaj için kullanılan besleme hızlarında, birkaç milisaniye gecikme bile ölçülebilir konum hatasına dönüşür. Yüksek hızlı atlama bu gecikmeyi ortadan kaldırır.

Konum, CNC'nin interpolasyon döngüsü çözünürlüğüne uygun.

FANUC sistemlerinde sondaj döngüleri, otomatik alet uzunluğu ölçümü ve süreç içi ölçüm bu donanım fonksiyonuna bağlıdır.

A16B-2202-0721 ana I/O kanalı sayımının yanı sıra entegre bir özellik olarak sağlar.

I/O Satır Yapılandırması ️ Sipariş vermeden önce onaylayın

Bu kart iki farklı I/O konektör sırası yapılandırmasını destekler: iki sıra düzen ve üç sıra düzen.

Fiziksel konektör düzeni ve kablo harniş bağlantıları bu konfigürasyonlar arasında farklılık gösterir.

Makinenin kablolandığından farklı bir sıra yapılandırması olan bir tahta kurmak, kemer değiştirilmesini gerektirir.

Sipariş vermeden önce, şu anda kurulu olan kartın kaç sıra I/O bağlantısı kullandığını belirleyin.

Dolapta bulunan fiziksel kartı kontrol edin veya makinenin elektrik belgelerini kontrol edin.Bu pratik bir doğrulama adımıdır. Diğer iki yapılandırma da aynı parça numarası ile tanımlanır..

Sık Sorulan Sorular

S1: Birkaç PMC çıkışı yanıt vermiyor, ancak PMC merdiveni normal çalışıyor gibi görünüyor. A16B-2202-0721 hatalı olabilir mi?

Kısmi bir çıkış arızası, diğerleri çalışırken yanıt vermeyen birden fazla ardışık çıkış, normal bir PMC yürütme durumunda genellikle I / O PCB'nin kendisinde bir sürücü bölümünün hatasına işaret eder.Önce çıkış ortak ray için sigorta kontrol.

Eğer sigortalar bozulmamışsa, tahtaların çıkış sürücüsü bölümü muhtemelen hatadır.

S2: Makine Renishaw sondalama döngüsünü kullanır. Sonda ateş eder, ancak kaydedilen konum sürekli olarak kaydırılır. Sorun yüksek hızlı atlama girişi mi?

Rastgele dağılım yerine sondalama üzerinde tutarlı bir konum kayması, atlama giriş donanım hatasından daha sık bir besleme hızı veya yaklaşım vektörü sorunudur.

Gerçek bir yüksek hızlı atlama giriş hatası, CNC'nin atlama olayını hiç kaydetmemesine veya yazılım tarama gecikmesi pozisyonunda kaydetmesine neden olur.

Eğer sond ateş ederse ve bir konum kaydedilirse, ancak kaydırılırsa, sondasyon makro parametrelerini ve besleme hızı ayarını kontrol edin.

Eğer atlama olayı kaydedilmezse, atlama giriş sinyalini kart bağlantısında test edin.

S3: Kaynak tipi A16B-2202-0721 aynı DI/DO sayısına sahip lavabo tipi I/O kartıyla değiştirilebilir mi?

Kaynak ve lavabo panelleri farklı çıkış transistörü kutupluluklarına sahiptir.

Bir kaynak çıkışına kablolu bir lavabo tipi yük veya tam tersi, düzgün çalışmayacaktır ve panoya veya saha aygıtına zarar verebilir. Sadece eşleşen çıkış tipi bir panoyla değiştirin.

Sipariş vermeden önce kurulu kartın kaynak türü olduğunu doğrulayın.

S4: I / O kartı değiştirildi, ancak bazı saha cihazı bağlantıları artık aralıklı.

Tüm I/O bağlantı klavyelerinin yeni tahtaya tamamen yerleştirildiğini kontrol edin.

FANUC PCB'lerindeki I / O kart bağlantıları basınçlı ‡ kısmi oturma, saha aygıtı sorunlarından ayırt etmek zor olan aralıklı sinyal hatalarına neden olur.

Her bir bağlantıyı sıkıca yeniden yerleştirin ve alan kablolarını incelemeden önce etkilenen I / O noktalarını tekrar test edin.

S5: A16B-2202-0721'deki yüksek hızlı atlama giriş kablosu nasıl?

Yüksek hızlı atlama girişi, standart I / O kemerinden ayrı bir özel konektör kullanır.

Sinyal kutupluğu ve arayüz voltajı, kartın beklediği tipik olarak makinenin elektrik yapılandırmasına bağlı olarak 24 VDC NPN veya PNP sinyali ile eşleşmelidir.

Doğru kablolama şeması için makinenin bağlantı kılavuzuna bakın.
